Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: RoHS
Modellnummer: H16105D
Dokument: LP41689PNL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Spezifikationen: |
H16105D |
LINK-PP P/N: |
LP41689PNL |
Montage: |
PHT |
Geschwindigkeit: |
10/100 Basis-T |
Hallo-Topf: |
1500 Vrms |
OCL: |
Minute 350uh |
Drehverhältnis TX/RX: |
1CT: 1CT |
Betriebstemperaturbereich: |
0 ℃ bis +70 ℃ |
Spezifikationen: |
H16105D |
LINK-PP P/N: |
LP41689PNL |
Montage: |
PHT |
Geschwindigkeit: |
10/100 Basis-T |
Hallo-Topf: |
1500 Vrms |
OCL: |
Minute 350uh |
Drehverhältnis TX/RX: |
1CT: 1CT |
Betriebstemperaturbereich: |
0 ℃ bis +70 ℃ |
* Entspricht den IEEE 802.3-Standards, einschließlich der Baseline-Wander-Kompensationsspezifikation von 350 uH OCL bei Vorspannung von 8 mA von 0 °C bis 70 °C

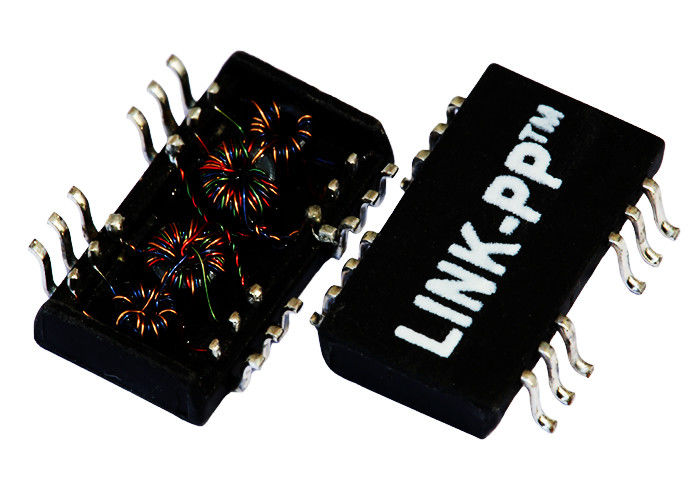

* H16105DF ist ein Tiefpassfiltermodul für 10/100 Base-T Ethernet-Schnittstellen.
* Es integriert mehrere Filter mit hoher Sperrdämpfung und geringem Durchlassbereichsverlust.
* Eine Gleichtaktdrossel reduziert leitungsgebundene und abgestrahlte Störemissionen.
* Der Trenntransformator schützt vor statischen Schäden an verdrillten Paaren.
* Kompatibel mit verschiedenen 10/100TX-Transceivern, die ein Übersetzungsverhältnis von 1:1 für Senden und Empfangen erfordern
* Für ADAS, MAUs, Hubs, Motherboards, Kommunikationsgeräte und Anwendungen in der kabelgebundenen Netzwerktechnik.
* Betriebstemperatur: 0 °C - 70 °C.
* Bleifrei / RoHS-konform
* Einkanal-Schnittstelle für 10/100 Mbit/s Ethernet-Anwendungen mit CMCs, die zur Verbesserung der EMV-Systemleistung abgestimmt sind.
* RoHS-Spitzenlöttemperatur 260 °C, nicht-RoHS-Spitzenlöttemperatur 225 °C. Für RoHS-Teile das Suffix -R hinzufügen.
| Parameter | Spezifikationen |
|---|---|
| Übersetzungsverhältnis (±5%) | TX=1CT:1CT RX=1CT:1CT |
| Induktivität OCL | 350 uH Min (100 kHz / 0,1 Vrms, 8 mA DC-Vorspannung) 120 uH Min (100 kHz / 0,1 Vrms, 18 mA DC-Vorspannung) |
| Einfügedämpfung | 1-100 MHz: -1,1 dB Max 100-125 MHz: -1,2 dB Max |
| Rückflussdämpfung |
1-40 MHz: -16 dB Min 80-100 MHz: -8 dB Min |
| Übersprechen | 1-100 MHz: -30 dB Min |
| Gleichtaktunterdrückung | 1-100 MHz: -30 dB Min |
| DC-Strom / Spannungseinstufung pse Pins | 600 mA Max bei 54 VDC (kontinuierlich) |
| Hipot-Test | 1500 Vrms Min |
| Betriebstemperatur | 0~70 °C |
Die alternative Teilenummer von H16105DF FPE ist LP41689PNL. Sie wird in vielen Bereichen eingesetzt, wie z. B. in fortschrittlichen Fahrerassistenzsystemen (ADAS) für die Automobilindustrie, Kommunikationsgeräten, kabelgebundener Netzwerktechnik, Unternehmenssystemen und -maschinen.
Bei LINK-PP finden Sie verschiedene Modelle elektronischer Teile von weltbekannten Herstellern. Diese Produkte werden sorgfältig ausgewählt und streng qualitätskontrolliert, außerdem bieten wir eine 1-Jahres-Garantie. Für die Logistik können Sie DHL, FedEx, UPS, TNT und EMS oder jeden anderen Spediteur wählen. Sie können H16105DF also mit Zuversicht bei LINK-PP bestellen.
|
