Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: HX1188NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$2.7
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 5KK/Monat
P/N: |
HX1188NL |
Montage: |
smt |
Mach das Radio an: |
1:1 |
Datenrate: |
100BASE-TX |
Hipot: |
1500 VDC |
PoE: |
Nicht-PoE |
P/N: |
HX1188NL |
Montage: |
smt |
Mach das Radio an: |
1:1 |
Datenrate: |
100BASE-TX |
Hipot: |
1500 VDC |
PoE: |
Nicht-PoE |
| Parameter | Beschreibung |
| Teilnummer | H1N1 und H1N2 |
| Hersteller | Pulse Electronics (Eine Yageo-Firma) |
| Produktkategorie | LAN-Magnetkomponenten / Ethernet-Transformator |
| Unterstützte Norm | IEEE 802.3-konform |
| Anwendung | 10/100Base-T-Ethernet (einziger Port) |
(Betriebstemperatur: -40°C bis +85°C. Alle Parameter entsprechen den IEEE 802.3-Standards)
| Parameter | Wert / Spezifikation | Prüfbedingungen / Anmerkungen |
| Drehverhältnis (TX) | 1CT: 1CT | Übertragungskanal (±5%) |
| Drehverhältnis (RX) | 1CT: 1CT | Empfangskanal (±5%) |
| Einheitliche Antriebe | 350 μH Min | @ 100KHz, 0,1Vrms, 8mA Gleichspannungsverzögerung |
| Einsetzungsverlust | -1,15 dB Max. | @ 0,1 MHz bis 100 MHz |
| Rückkehrverlust | -18,0 dB Min. | @ 0,1 MHz bis 30 MHz |
| -14,0 dB Min. | @ 60 MHz | |
| - 12,0 dB Min | @ 80 MHz | |
| Überspannung | -40,0 dB Typ | @ 30 MHz |
| Ablehnung des gemeinsamen Modus (CMRR) | -40,0 dB Typ | @ 30 MHz |
| Isolationsspannung (HIPOT) | 1500 Vrs Min. | Eingabe zu Ausgabe (für 1 Minute) |
| Parameter | Spezifikation | Anmerkungen |
| Typ der Montage | SMT (Surface Mount Technology) | SMD |
| Packung / Gehäuse | 16-Pin-SOIC / SOP | Standard-Fußabdruck von 16 Stiften |
| Abmessungen (L x W x H) | 120,70 x 7,11 x 5,97 mm | Maximale Abmessungen |
| Betriebstemperatur | -40°C bis +85°C | Industrielle Qualität |
| Speichertemperatur | -40°C bis +125°C | |
| Umweltkonformität | RoHS-konform, bleifrei | Das Suffix "NL" bedeutet "Kein Blei" |
| Feuchtigkeitsempfindlichkeit | MSL 1 | Standardbehandlung |

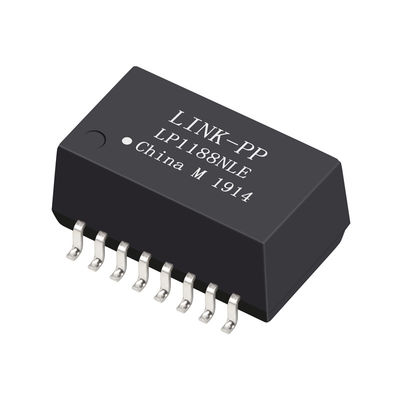

Der HX1188NL ist ein Dual-Port 10/100Base-T Ethernet LAN-Transformator, der zur Isolierung des Signals, zur Impedanzmatching und zur Lärmunterdrückung zwischen einem PHY-Chip und dem Netzwerkkabel entwickelt wurde.Es wird häufig in Fast Ethernet-Anwendungen verwendet und unterstützt den Standard IEEE 802.3 Anforderungen an eine zuverlässige Datenübertragung.
Der HX1188NL verfügt typischerweise über ein 1:1 Drehverhältnis für Sende- und Empfangskanäle, eine Induktivität von etwa 350 μH und eine Isolationsspannung von etwa 1500 Vrms.Es ist für 10/100Base-T Ethernet ausgelegt und kommt in einem kompakten Oberflächenmontagepaket für die PCB-Integration.
HX1188NL unterstützt 10Base-T und 100Base-TX Ethernet Datenraten, so dass es für Fast Ethernet Anwendungen geeignet ist.da seine Bandbreite und elektrischen Eigenschaften nicht für höhere Signalgeschwindigkeiten ausgelegt sind.
Nein, HX1188NL ist nicht mit Gigabit-Ethernet kompatibel, da es speziell für 10/100Base-T-Anwendungen entwickelt wurde.Gigabit-Ethernet erfordert unterschiedliche Magnetik mit höherer Bandbreite und strengeren Leistungsmerkmalen, so dass stattdessen ein eigener 1000Base-T-Transformator verwendet werden sollte.
Der HX1188NL verfügt in der Regel über ein 1:1 Drehverhältnis für Sende- und Empfangskanäle, was eine ordnungsgemäße Impedanzmatching zwischen dem Ethernet PHY und dem Twisted-Pair-Kabel gewährleistet.Dieses Verhältnis ist Standard für die meisten 10/100Base-T LAN-Transformatoren.
Die HX1188NL liefert eine Isolationsspannung von ca. 1500 Vrms, die den Schutz von Ethernet-Geräten vor elektrischen Überspannungen und Bodenpotenzialdifferenzen unterstützt.Diese Isolierung ist für die Erfüllung der Sicherheits- und Zuverlässigkeitsanforderungen an Netzausrüstung unerlässlich..
HX1188NL ist in der Regel mit 10/100Base-T Ethernet PHY-Chips wie Microchip LAN8720, TI DP83848 und ähnlichen Fast Ethernet-Transceivern kompatibel.Die Konstrukteure sollten stets die Kompatibilität mit der Referenzkonstruktion des PHY-Herstellers überprüfen, um eine optimale Leistung zu gewährleisten..
Ein häufiger Ersatz für HX1188NL ist der LP1188NL, der ähnliche elektrische Eigenschaften bietet, einschließlich 1:1 Drehverhältnis und 10/100Base-T-Unterstützung.Ingenieure sollten wichtige Parameter wie Induktivität überprüfen., Einsatzverlust und Isolationsspannung.
HX1188NL wird zwischen dem Ethernet PHY und dem RJ45-Anschluss verwendet, um Isolierung und Signalkonditionierung zu gewährleisten.mit einer ordnungsgemäßen Zentrum-Tap-Vorschau und einer kontrollierten Impedanzvermittlung zur Gewährleistung der Signalintegrität und EMI-Konformität.
HX1188NL ist ein diskreter LAN-Transformator, der auf der Leiterplatte verwendet wird, während ein RJ45-Anschluss mit integrierter Magnetik (MagJack) Transformator und Anschluss zu einer einzigen Komponente kombiniert.Diskrete Lösungen bieten mehr Designflexibilität, während integrierte Lösungen Layout und Montage vereinfachen.
