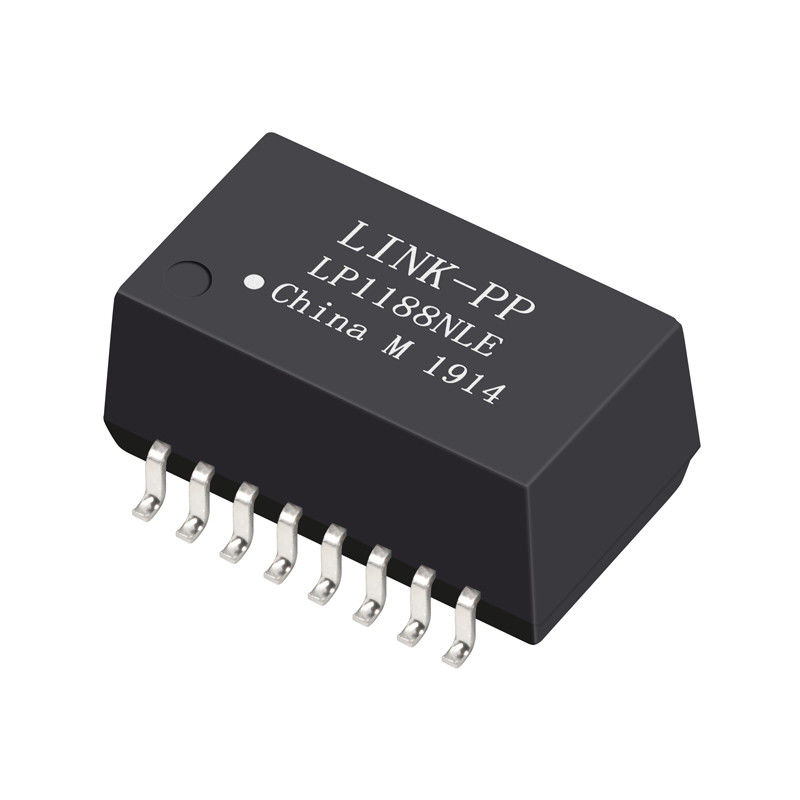

HX1188NL LAN Transformator Oberfläche montiert 10/100 Basis-T Ethernet 16 Pins

HX1188NL 100Base-TX Transformatoren Merkmale:

1. Vollständig konform mit RoHS-6-Standards.
2. Entwickelt mit einem offenen Rahmen zur Verbesserung des Wärmemanagements.
3. Oberflächenmontagetechnologie ermöglicht einfache Integration.
4. 1,5 kV hohe Isolationsspannung gewährleistet Sicherheit und Zuverlässigkeit bei der Datenübertragung.
5. -40°C bis +85°C breiter Betriebstemperaturbereich.
6. Verfügt über 350 µH hohe Induktivität zur Unterstützung einer stabilen Datenübertragung.
7. 12,7x9,53x5,97 mm kompakte Abmessungen.
8. Kann bei Temperaturen von -50°C bis +125°C gelagert werden.

Anwendungen des HX1188NL LAN-Transformators:

• LAN Ethernet-Transformator/Drossel
• 100 Base-TX-Netzwerke
• Datenschnittstelle und Isolation
• Industrielle und gewerbliche Umgebungen
• Netzwerkgeräte
• Telekommunikation
• Eingebettete Systeme
• Automatisierungssysteme
• Sicherheitssysteme

HX1188NL Datenblatt:

Pulse HX1188NL Elektrische Spezifikationen(@25°C):

1. Windungsverhältnis 50 kHz, 0,5 V Chipseite: Leitungsseite=1CT: 1CT±2%

2. Induktivität (Ls) 100 kHz, 0,1 V, 12 mA DC-Bias: Chipseite: 350 uH Min

3. Einfügedämpfung 1-100 MHz: -1,4 dB Max

4. Rückflussdämpfung 1-30 MHz: -16 dB Min

40 MHz: -14,4 dB Min

50 MHz: -13,1 dB Min

60-80 MHz: -12 dB Min

100 MHz: -10 dB Min

5. Gleichtaktunterdrückung:

30 MHz: -45 dB Min

60 MHz: -40 dB Min

100 MHz: -35 dB Min

6. Übersprechen 30 MHz: -40 dB Min

60 MHz: -35 dB Min

100 MHz: -30 dB Min

7. Hi-Pot: 1500 Vrms Min

FAQs für PULSE HX1188NL

1. Was ist der HX1188NL LAN-Transformator?

Der HX1188NL ist ein Dual-Port 10/100Base-T Ethernet LAN-Transformator, der zur Signalisolation, Impedanzanpassung und Rauschunterdrückung zwischen einem PHY-Chip und dem Netzwerkkabel entwickelt wurde. Er wird häufig in Fast-Ethernet-Anwendungen eingesetzt und unterstützt die Standard-IEEE-802.3-Anforderungen für eine zuverlässige Datenübertragung.

2. Was sind die wichtigsten Spezifikationen des HX1188NL?

Der HX1188NL verfügt typischerweise über ein Windungsverhältnis von 1:1 für Sende- und Empfangskanäle, eine Induktivität von etwa 350 µH und eine Isolationsspannung von ca. 1500 Vrms. Er ist für 10/100Base-T Ethernet ausgelegt und wird in einem kompakten Oberflächenmontagegehäuse geliefert, das für die PCB-Integration geeignet ist.

3. Welche Datenrate unterstützt der HX1188NL?

Der HX1188NL unterstützt 10Base-T- und 100Base-TX-Ethernet-Datenraten und ist somit für Fast-Ethernet-Anwendungen geeignet. Er unterstützt kein Gigabit-Ethernet (1000Base-T), da seine Bandbreite und seine elektrischen Eigenschaften nicht für höhere Signalgeschwindigkeiten ausgelegt sind.

4. Ist der HX1188NL mit Gigabit-Ethernet kompatibel?

Nein, der HX1188NL ist nicht mit Gigabit-Ethernet kompatibel, da er speziell für 10/100Base-T-Anwendungen entwickelt wurde. Gigabit-Ethernet erfordert andere Magnetics mit höherer Bandbreite und strengeren Leistungsmerkmalen, daher sollte stattdessen ein dedizierter 1000Base-T-Transformator verwendet werden.

5. Was ist das Windungsverhältnis des HX1188NL?

Der HX1188NL hat typischerweise ein Windungsverhältnis von 1:1 für Sende- und Empfangskanäle, was eine ordnungsgemäße Impedanzanpassung zwischen dem Ethernet-PHY und dem Twisted-Pair-Kabel gewährleistet. Dieses Verhältnis ist Standard für die meisten 10/100Base-T LAN-Transformator-Designs.

6. Was ist die Isolationsspannung des HX1188NL?

Der HX1188NL bietet eine Isolationsspannung von ca. 1500 Vrms, die dazu beiträgt, Ethernet-Geräte vor elektrischen Überspannungen und Potenzialunterschieden zu schützen. Diese Isolation ist unerlässlich, um Sicherheits- und Zuverlässigkeitsanforderungen in Netzwerkgeräten zu erfüllen.

7. Welche PHY-Chips sind mit dem HX1188NL kompatibel?

Der HX1188NL ist typischerweise mit 10/100Base-T Ethernet-PHY-Chips wie Microchip LAN8720, TI DP83848 und ähnlichen Fast-Ethernet-Transceivern kompatibel. Designer sollten jedoch immer die Kompatibilität mit dem Referenzdesign des PHY-Herstellers überprüfen, um eine optimale Leistung zu gewährleisten.

8. Was ist das Äquivalent oder der Ersatz für den HX1188NL?

Ein gängiger Ersatz für den HX1188NL ist der LP1188NL, der ähnliche elektrische Eigenschaften aufweist, einschließlich eines 1:1-Windungsverhältnisses und 10/100Base-T-Unterstützung. Bei der Auswahl eines Äquivalents sollten Ingenieure wichtige Parameter wie Induktivität, Einfügedämpfung und Isolationsspannung überprüfen.

9. Wie wird der HX1188NL im Ethernet-Schaltungsdesign verwendet?

Der HX1188NL wird zwischen dem Ethernet-PHY und dem RJ45-Anschluss verwendet, um Isolation und Signalaufbereitung zu bieten. Er wird typischerweise in der Nähe des PHY auf der PCB platziert, mit ordnungsgemäßer Mittelanzapfenvorspannung und kontrollierter Impedanzführung, um Signalintegrität und EMI-Konformität zu gewährleisten.

10. Was ist der Unterschied zwischen HX1188NL und RJ45 mit integrierter Magnetik?

Der HX1188NL ist ein diskreter LAN-Transformator, der auf der PCB verwendet wird, während ein RJ45-Anschluss mit integrierter Magnetik (MagJack) den Transformator und den Anschluss in einer einzigen Komponente kombiniert. Diskrete Lösungen bieten mehr Designflexibilität, während integrierte Lösungen Layout und Montage vereinfachen.
