Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: LPJE601XDNL
Dokument: LPJE601XDNL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.2-$0.85
Verpackung Informationen: 54PCS/Tray, 24Trays=37*30*30CM=1296PCS=10KG/Carton
Lieferzeit: 3-5 Tage
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4300K.PCS/Month
P.N: |
LPJE601XDNL |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Hoch |
Leistungskategorie: |
Katze 5e |
Anzahl der Positionen/Kontakte: |
8p8c |
Montageart: |
Tht |
LED-Option: |
ohne |
EMI-Tabs: |
ohne |
Metallschild: |
Abgeschirmt |
Orientierung: |
Vertikal (Spitzeneintritt) |
P.N: |
LPJE601XDNL |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Hoch |
Leistungskategorie: |
Katze 5e |
Anzahl der Positionen/Kontakte: |
8p8c |
Montageart: |
Tht |
LED-Option: |
ohne |
EMI-Tabs: |
ohne |
Metallschild: |
Abgeschirmt |
Orientierung: |
Vertikal (Spitzeneintritt) |

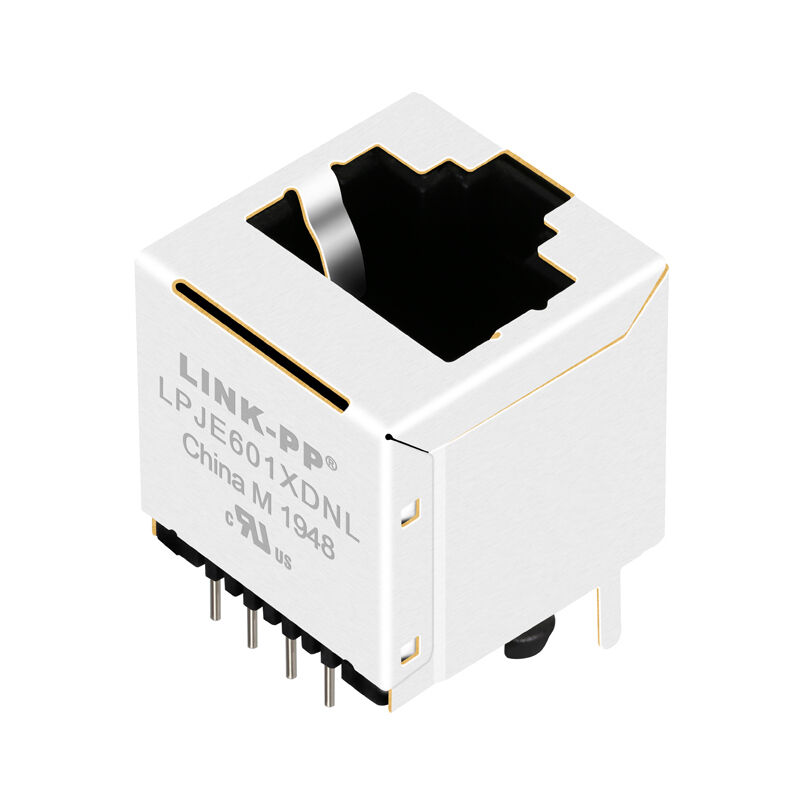

Der LPJE601XDNL ist ein vertikaler RJ45-Anschluss mit einem einzigen Port (1x1) mit 8 Positionen und 8 Kontakten (8P8C).Sicherstellung einer starken mechanischen Aufbewahrung und zuverlässiger Lötleistung in industriellen und kommerziellen Anwendungen.
Der LPJE601XDNL 1x1 Vertical RJ45 Connector ist eine leistungsstarke 8P8C modulare Steckdose für 10/100Base-T Ethernet-Netzwerk-Anwendungen.Tab Up Verschluss, und Metallschirmung ohne EMI-Tabs, ist dieser Steckverbinder ideal für kompakte PCB-Layouts geeignet, die eine stabile Signalübertragung und robuste mechanische Haltbarkeit erfordern.
Die LPJE601XDNL ist ohne integrierte Magneten oder LEDs entwickelt und ist eine kostengünstige und flexible Lösung für Anwendungen, bei denen externe Magneten verwendet werden oder keine visuellen Indikatoren erforderlich sind.
| Kategorie | Parameter | Spezifikation |
|---|---|---|
| Elektrotechnik | Nennspannung | 125 VAC RMS |
| Aktuelles Rating | 1.5 A | |
| Kontaktwiderstand | 50 mΩ Max | |
| Widerstand gegen Isolierung | 500 MΩ Min @ 500V Gleichstrom | |
| Dielektrische Festigkeit | 1000 VAC RMS, 60 Hz (1 Minute) | |
| Mechanische | Wohnmaterial | LCP, UL94V-0 bewertet |
| Kontaktmaterial | Phosphor Bronze (0,35 mm Dicke) | |
| Schildmaterial | Messing (0,20 ∼0,25 mm), mit Zinnplattierung | |
| Betriebsdauer | ≥ 750 Paarungszyklen | |
| Umwelt | Betriebstemperatur | -40°C bis +85°C |
| Speichertemperatur | -40°C bis +85°C | |
| Wellenlösttemperatur | 265°C (maximal 5 Sekunden) |
Die oberste Einstiegsrichtung ermöglicht eine effiziente vertikale PCB-Stackung, was sie ideal für kompakte Netzwerkgeräte macht.
Ohne integrierte Magnetik ermöglicht der LPJE601XDNL Ingenieuren:
Der Steckverbinder umfasst einen mit Blech beschichteten Messingschild, um:
- Ich weiß.
Der LPJE601XDNL 1x1 Vertical RJ45 Connector ist eine ausgezeichnete Wahl für Ingenieure, die eine kompakte, kostengünstige und zuverlässige Ethernet-Schnittstelle ohne integrierte Magneten oder LEDs suchen.
Nein, dieser Stecker ist ein nicht-magnetischer RJ45-Anschluss, der externe Magneten benötigt.
Es ist für 10/100Base-T (Kategorie 5e) Anwendungen konzipiert, nicht für Gigabit (1000Base-T) optimiert.
Es verfügt über eine vertikale (Oberste Eingang) Design, ideal für kompakte PCB-Layouts.
Nein, dieses Modell kommt ohne LEDs, weshalb es für minimalistische Designs geeignet ist.
Nein, der Stecker hat eine Metallschirmung, aber keine EMI-Erdung.
