Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: 749023021
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Spezifikation: |
749023021 |
Kreuz: |
LP6080NL |
Anwendung: |
Energie über dem Ethernet magnetisch |
Stifte: |
48 Stifte |
Port: |
4x 10/100Base-TX, 2x1000Base-T |
HiPot: |
1500v |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Spezifikation: |
749023021 |
Kreuz: |
LP6080NL |
Anwendung: |
Energie über dem Ethernet magnetisch |
Stifte: |
48 Stifte |
Port: |
4x 10/100Base-TX, 2x1000Base-T |
HiPot: |
1500v |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
| Spezifikations-Beschreibung | 749023021 / Äquivalent 000-7393-30R-LF1 |
| REICHWEITE konform | Ja |
| EU RoHS konform | Ja |

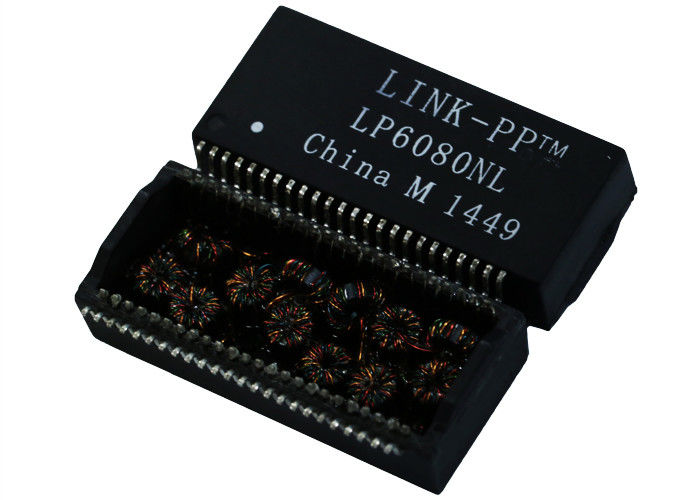

| LINK-PP PN Kreuz | LP6080NL |
| Status | Aktualisierung zu LP6080NL |
| Transformator-Art | DATACOM-TRANSFORMATOR |
| Anwendung | 2x 1000 BASE-T; Lan-Energie/4x 10/100 Basis-t, Energie über Ethernet (PoE) |
| Zustimmungen | UL |
| Isolierungs-Spannung | 1500,0 V |
Elektrische Spezifikationen @25℃
Verhältnis 1.Turns:
TX=1: 1 RX=1: 1
2.OCL: MINUTE 350uH
@100KHz, 100mV, 8mADC schräg
Verlust 3.Insertion (DB max):
0.1MHz: - 1,1 100MHz: - 1,0
125MHz: - 2,0
Verlust 4.Return (DB-MINUTE):
30MHz: - 18 60MHz: - 12
80MHz: - 12 100MHz: - 10
5.Crosstalk (DB-MINUTE):
30MHz: - 43 60MHz: - 37
100MHz: - 33
6.Hipot (Vrms-MINUTE): 1500
Anwendung 7.POE mit Fähigkeit des Strom-350mA-600mA
8.Quad 4 Basis-t des Hafen-10/100, Energie über Ethernet (PoE)
9.Dual 2 Hafen 1000Base-T, Energie über Ethernet (PoE)
4x 10/100 Basis-t, Energie über Ethernet (PoE)
Anderer kompatibler PN.
| 749014011 | 749010012 | 7490200136 | 000-7393-30R-LF1 |
| 749014012 | 749010014 | 749050010A | 749020013 |
| 749014013 | 749010040 | 749050010U | 000-7333-30R-LF1 |
