Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: 7490100110A
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$1.25
Verpackung Informationen: T&R
Lieferzeit: in "Stock Ship heute"
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Serie: |
WE-LAN 10/100 Base-TX SMT-Transformator |
Teilenummer:: |
7490100110A |
Standard: |
10/100BASE-TX |
Häfen: |
1 |
Paket: |
smt |
Betriebstemperatur:: |
0 °C zu °C +70 |
Isolationsspannung: |
1500 V (RMS) |
Induktivität: |
µH 350 |
Serie: |
WE-LAN 10/100 Base-TX SMT-Transformator |
Teilenummer:: |
7490100110A |
Standard: |
10/100BASE-TX |
Häfen: |
1 |
Paket: |
smt |
Betriebstemperatur:: |
0 °C zu °C +70 |
Isolationsspannung: |
1500 V (RMS) |
Induktivität: |
µH 350 |

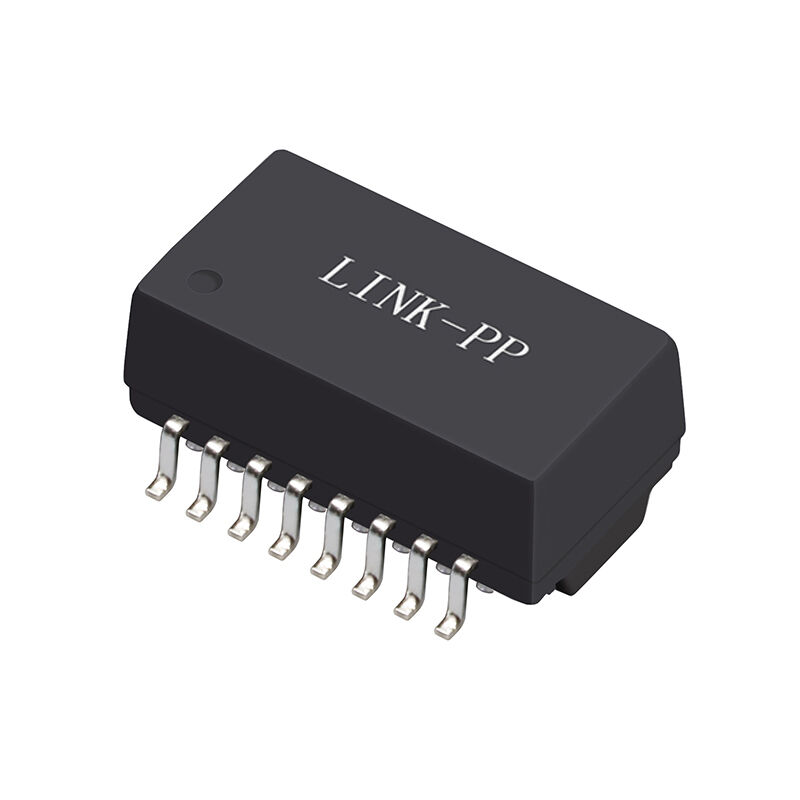

Der 7490100110A LAN-Transformator ist ein Single-Port 10/100BASE-TX LAN-Magnetikmodul, das für Ethernet-Netzwerkgeräte entwickelt wurde. Er verfügt über eine Mindestinduktivität von 350 µH, eine Isolationsspannung von 1500 V RMS und ein Übersetzungsverhältnis von 1:1 (±3%), was eine stabile Signalübertragung und zuverlässige elektrische Isolierung gewährleistet.
Der Transformator unterstützt Ethernet-Datenraten von 10/100 Mbps, arbeitet in einem Temperaturbereich von 0 °C bis +70 °C und ist in einem kompakten SMT-Gehäuse für hochdichte PCB-Designs untergebracht. Mit geringen Einfügedämpfungen (-1,1 dB max.), optimierten Rückflussdämpfungen und starker Gleichtaktunterdrückung ist der 7490100110A für Ethernet-Switches, Router, industrielle Netzwerkgeräte und eingebettete LAN-Schnittstellen geeignet.
Dieser 7490100110A gewährleistet eine hervorragende Signalintegrität, EMI-Unterdrückung und zuverlässige Datenübertragung für 10/100-Ethernet-Anwendungen. Er ist für kompakte PCB-Layouts optimiert und eignet sich für Switches, Router und industrielle Netzwerkgeräte.
| Eigenschaft | Testbedingungen | Wert | Einheit | Toleranz |
|---|---|---|---|---|
| Induktivität (L) | 100 kHz / 100 mV bei 8 mA DC-Vorspannung | 350 | µH | min. |
| Isolationsprüfspannung (VT) | 1 min | 1500 | V (RMS) | min. |
| Einfügedämpfung (IL) | 1-100 MHz | -1,1 | dB | max. |
| Rückflussdämpfung (RL) | 1-30 MHz bei 100 Ω | -18 | dB | min. |
| 30-60 MHz bei 100 Ω | -14 | dB | min. | |
| 60-100 MHz bei 100 Ω | -12 | dB | min. | |
| 80-100 MHz bei 100 Ω | -10 | dB | min. | |
| Gleichtaktunterdrückung (DCMR) | 1-30 MHz | -38 | dB | min. |
| 30-60 MHz | -38 | dB | min. | |
| 60-100 MHz | -30 | dB | min. | |
| Übersprechen (CT) | 1-60 MHz | -40 | dB | min. |
| 60-100 MHz | -35 | dB | min. | |
| Übersetzungsverhältnis (n) | — | 1:1 | — | ±3% |
| Datenrate | — | 10/100BASE-TX | — | — |
Durch die Auswahl des 7490100110A LAN-Transformators profitieren Ingenieure von:
Dieser Transformator ist ideal für Anwendungen, die konsistente Leistung, kompakte Größe und robuste Netzwerktrennung erfordern.
Aktualisieren Sie Ihre Ethernet-Designs noch heute – Besuchen Sie LINK-PP LAN Magnetics für LAN-Transformatoren und verwandte Netzwerk-Magnetik.
