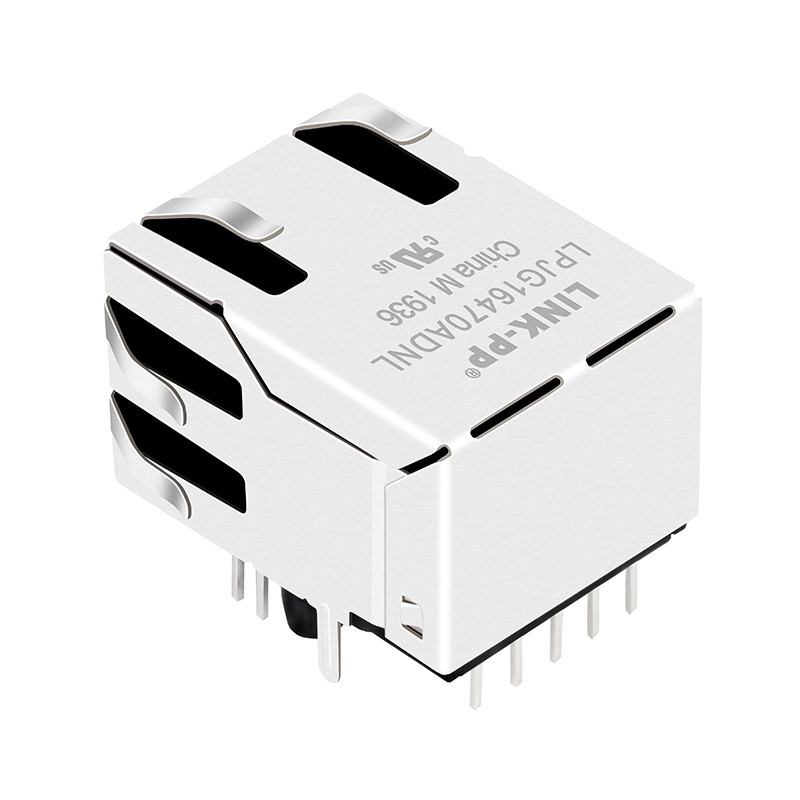

JXD1-0001NL | Magnetischer RJ45 Jack Gig_Ethernet Zusammenhang LPJG16470ADNL

1. Produktinformationen

• Modell: JXD1-0001NL
• Produktbeschreibung: CONN, RJ45, 1X1, 1GD, 1:1, TU (Ein-Port-RJ45-Gigabit-Anschluss mit Transformator)
• Zertifizierung: RoHS-konform

2Anschlussart und Leistung

• Typ des Steckers: RJ45-Steckbuchse mit integriertem Magnet
• Anzahl der Häfen: 1x1 Hafen
• Geschwindigkeitsunterstützung: 1000 Base-T (Gigabit Ethernet)
• Montagerichtung: Tab Up, Seiteneingang
• PoE-Level: Nicht-PoE


3. Physikalische Eigenschaften

• Montageverfahren: Durch Loch
• Verbindungsmaterial:
• Gehäuse: Schwarzes thermoplastisches Material, Flammschutz UL94 V-0
• Schirmung: Messing, nickelliert
• Kontaktstoffe: Phosphorbronz
• Kontaktplattierung: Selektive Goldplattierung mit einer Mindestdicke von 30 Mikro-Zoll im Kontaktbereich
• Abmessungen:
• Breite: 15,75 mm
• Höhe: 13,80 mm
• Tiefe: 21,50 mm
• Abstand zwischen den Nadeln: 2,54 mm

4. Elektrische Eigenschaften

• Transformator Drehverhältnis: 1:1 (1.0 Drehverhältnis @100 kHz)
• Drehverhältnis Genauigkeit
• (P9-P8):(J1-J2) = 1:1±5%
• (P7-P6):(J3-J6) = 1:1±5%
• (P5-P4):(J4-J5) = 1:1±5%
• (P3-P2):(J7-J8) = 1:1±5%
• Primäre Induktivität: 350 μH MIN @ 100 kHz, 0,1 V RMS DC BIAS
• Gleichstromwiderstand: 1,2 OHMS MAX
• Einfügungsverlust:
• 1 bis 100 MHz: -1,0 dB MAX
• 100-125 MHz: -1,2 dB MAX
• Rückkehrverlust:
• 1 bis 40 MHz: -16 dB MIN
• 40 bis 80 MHz: -10 dB MIN
• 80-100 MHz: -8 dB MIN
• Überspannung: 1-100MHz: -30dB MIN
• Verstärkung des allgemeinen Modus: 1-100MHz: -30dB MIN
• Isolierspannung: PHY von Seiten zu Seiten: 2250VDC


5. LED-Anzeiger

• LED-Konfiguration: LED in zwei Farben
• LED-Farbe und Spezifikationen:
• Grün: 565nm, 20mA, 2,4V ((Vmax), 2,2V ((Typ)
• Gelb: 590nm, 20mA, 2,5 V ((Vmax), 2,1 V ((Typ)
• LED-Pins:
• Grün: P11(+), P12(-)
• Gelb: P13(+), P14(-)

6. Umweltspezifikationen

• Betriebstemperaturbereich: -40 °C bis +85 °C
• Lagertemperaturbereich: -40°C bis +85°C
• Lötemperatur: Wellenlötverfahren, Spitzentemperatur maximal 260°C, maximal 10 Sekunden

7. Verpackungsinformationen

• Verpackungsart: Tray
• Standardverpackungsmenge: 50 Stück/Tablett
• Menge pro Schachtel: 1200 Stück pro Schachtel

8. Pin-Definition

• P1-P8: Ethernet-Signalpins
• P9-P10: Nicht verwendet
• P11-P12: Grüne LED
• P13-P14: Gelbe LED
• J1-J8: RJ45-Schnittstellenpins

9. Konformität und Zertifizierung

• RoHS: Einhaltung der RoHS-Richtlinie
• FCC: Einhaltung der Vorschriften der FCC Teil 68

Anwendungsbezeichnung

• geeignet für die industrielle Automatisierung, das industrielle Internet der Dinge und industrielle Kontrollsysteme
• Unterstützung des IEEE 802.3-Standards
• Das Wellenlöten wird empfohlen
