Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO

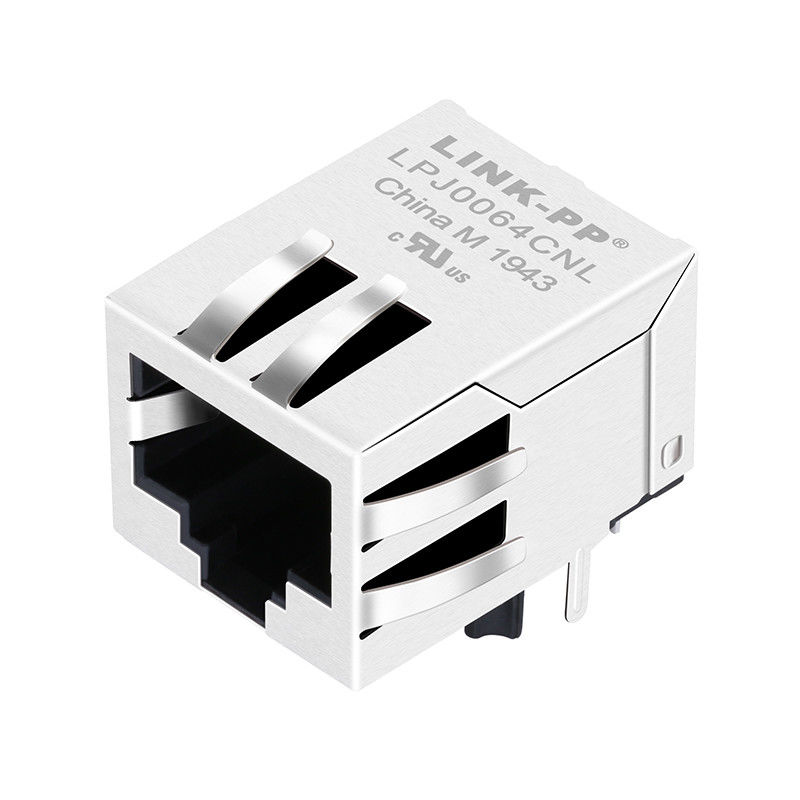

Modellnummer: 6605424-1 (LPJ0064CNL)
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000
Preis: Supportive
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4600K.PCS/Month
Reihe: |
6605424-1 TE-Verbindungs-AMP-Anschlüsse |
Anwendungen: |
10/100 Basis-t, AutoMDIX |
Schirmung: |
Schild |
Montageart: |
Durchs Loch |
LED-Anzeige: |
Ohne geführt |
Befestigung des Winkels: |
Richtiger Winkel |
Tab-Richtung: |
Tab Down |
Flammbarkeit: |
UL 94 V-0 |
Betriebstemperaturbereich: |
0°C bis + 70°C |
Reihe: |
6605424-1 TE-Verbindungs-AMP-Anschlüsse |
Anwendungen: |
10/100 Basis-t, AutoMDIX |
Schirmung: |
Schild |
Montageart: |
Durchs Loch |
LED-Anzeige: |
Ohne geführt |
Befestigung des Winkels: |
Richtiger Winkel |
Tab-Richtung: |
Tab Down |
Flammbarkeit: |
UL 94 V-0 |
Betriebstemperaturbereich: |
0°C bis + 70°C |
■ Platzersparnis bei PCB
■ Verbesserte Zuverlässigkeit und EMI-Leistung gegenüber diskreten Magneten
■ Mikroschweißen von Magnetdraht zu PCB im Vergleich zum Löten
■ Erfüllt oder übertrifft FCC Teil 68, IEEE 802.3, und ANSI X3.263 Anforderungen
■ Unterstützt alle geeigneten und verfügbaren PHY-Chips und -Anwendungen
■ Erweiterte Temperatur von -40°C bis +85°C verfügbar
■ Zahlreiche Schaltungen
■ Modulare Steckdosen mit integriertem Magnet
| Elektrische Spezifikation | Wert |
|---|---|
| Drehverhältnis |
TX=1CT:1CT RX=1CT:1CT |
| Einsetzungsverlust | -1,0 dB MAX @ 1-65MHz |
| Rückkehrverlust |
-20 dB MIN @ 5-10MHz -16 dB MIN @ 10-30MHz -12 dB MIN @ 30-60MHz -10 dB MIN @ 60-80MHz |
| Kreuzgespräche |
-40 dB MIN @ 1-30MHz -35 dB MIN @ 30-60MHz -30dB MIN @ 60-100MHz |
| Ablehnung des allgemeinen Modus |
-30 dB MIN @ 1-50MHz -20 dB MIN @ 50-150MHz |
| Hypotische | 1500 Vrms |
| OCL | Einheitliche Messung der Leistungsfähigkeit |
| Betriebstemperatur | 0°C bis 70°C |
1. Konzipiert zur Unterstützung von Anwendungen wie SOHO (ADSL-Modems), LAN-on-Motherboard (LOM), Hub und Switches.
2Erfüllt die IEEE 802.3-Spezifikation
3Verbindungsmaterialien:
Gehäuse: Thermoplast UL94V-0
Kontakt/Schild: Kupferlegierung
Schildplattierung: Nickel
Kontaktplattierung: Gold 6 Mikro-Zoll Min.In Kontaktbereich.
4. Wellenlötungsspitze Temperatur: max. 265°C
Wellenlöterspitze Temperaturzeit: maximal 5 Sekunden
5. UL-Zertifizierung: Aktennummer E484635
