Haus > produits > Optische Transceiver > AFCT-57V6USZ SFP LC optischer Transceiver an ausgedehnten Verbindungs-Längen

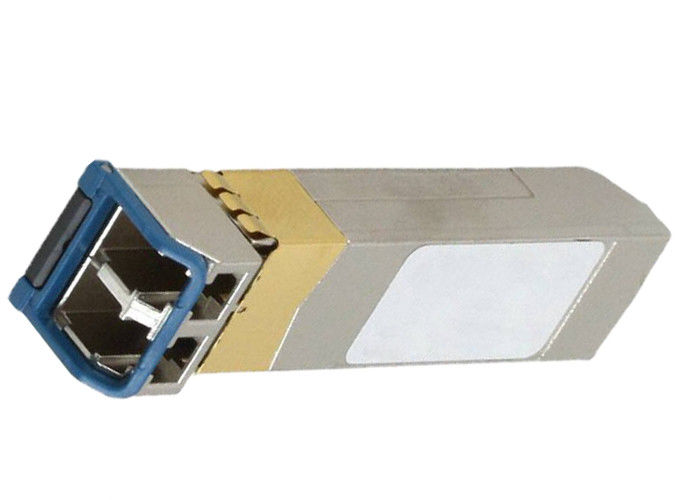

AFCT-57V6USZ SFP LC optischer Transceiver an ausgedehnten Verbindungs-Längen

Produkt-Details

Herkunftsort: Guangdong, China

Markenname: LINK-PP

Zertifizierung: ISO 9001,ISO 14001,UL,SGS,REACH168

Modellnummer: AFCT-57V6USZ

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 10/100/25K

Preis: $0.11-$35

Verpackung Informationen: 20/Tray

Lieferzeit: Auf Lager

Zahlungsbedingungen: TT, Tage NET30/60/90

Versorgungsmaterial-Fähigkeit: 350K/Month

Erhalten Sie besten Preis
Höhepunkt:

Glasfaser SFP Modul

,

Glasfaser-Transceiver

Technische Daten:
AFCT-57V6USZ
Datenrate:
1,25 Gbps
Wellenlänge:
1550nm
Maximaler Abstand:
80000m
Fasertyp:
Singlemode Glas
Emitter:
DWDM EML
Spannung:
3,3
Anwendungen:
Ethernet
Connector:
Lc-Duplex
Montage:
Steckbar, SFP
Umwelt:
Bleifrei/RoHS konform
MSL:
1 (unbegrenzt)
Technische Daten:
AFCT-57V6USZ
Datenrate:
1,25 Gbps
Wellenlänge:
1550nm
Maximaler Abstand:
80000m
Fasertyp:
Singlemode Glas
Emitter:
DWDM EML
Spannung:
3,3
Anwendungen:
Ethernet
Connector:
Lc-Duplex
Montage:
Steckbar, SFP
Umwelt:
Bleifrei/RoHS konform
MSL:
1 (unbegrenzt)
AFCT-57V6USZ SFP LC optischer Transceiver an ausgedehnten Verbindungs-Längen

AFCT-57V6USZ SFP LC optischer Transceiver an ausgedehnten Verbindungs-Längen

Spezifikationen: AFCT-57V6USZ
Produkt-Klasse: Faseroptik
Produktfamilie: Optische Transceivers
Produkt-Reihe: SFP
Produkt-Name: Optische Transceivers SFPs
Status verfügbar: Aktiv
RoHS: Befolgung RoHS-6



Spezifikationen:



Datenrate:



1,25 Gbps

Wellenlänge: 1550nm
Maximaler Abstand: 80000m
Faser-Art: Singlemode Glas
Emitter: DWDM EML
Spannung-Versorgung: 3.3V
Anwendungen: Ethernet
Verbindungsstück-Art: Lc-Duplex
Montage-Art: Steckbar, SFP
Bleifreier Status/RoHS-Status: Bleifrei/RoHS konform
Feuchtigkeits-Empfindlichkeits-Niveau (MSL): 1 (unbegrenzt)



Eigenschafts-Beschreibung:



• Gigabit Ethernet-Transceiver
• RoHS konform
• IEEE 802.3z, 1000BASE-ZX
• Ausgedehnter Getriebeabstand bis 40 Kilometer
• Konform mit multi Quellvereinbarung (MSA) SFPs
• Optische Schnittstelle Duplex-LC
• 1550 Nanometer DFB-LD
• Serien-Identifikation
• Digital-Diagnoseüberwachungsschnittstelle
• Kaution delatch für einfachen Abbau vom Käfig
• Verfügbar in der industriellen Temperaturspanne (- 40 bis +85°C)
• Immun bis ESD-, Rf-Felder und Vcc Geräusche
• Entworfen für sehr niedrige Rf-Emissionen
• Lasersicherheit der Klasse 1
• Wechselstrom-verbundene differenziale Serie Input-/Outputschnittstelle
• Sondern Sie +3,3-Volt-Versorgungsoperation aus
• Ableitung der geringen Energie



Optische Beschreibung:



• Tabelle 4 beschreibt die Leistung des Übermittlerteils des AFCT-57V6USZ über den Betriebsbedingungen. Tabelle 5 beschreibt die Leistung des Empfängerteils des AFCT-57V6USZ über den Betriebsbedingungen. Die optischen Impulseigenschaften des Übermittlers werden in Form eines Augendiagramms spezifiziert. Wenn sie in Übereinstimmung mit [2] gemessen wird, wertet die Maske, die im Abbildung 2 gezeigt wird, Anstiegszeit, Abfallzeit, Overshoot und Undershoot aus.



Eigenschafts-Beschreibung:



• Der Versorgungsstrom des AFCT-57V6USZ wird in der untengenannten Tabelle 6 beschrieben. Der Einschaltstrom wird als der zusätzliche Zustrom definiert, der zur heißen Verstopfung passend ist.

• Open-Collector--/Abfluss alle Eigenschaften für die Steuer- und Statussignale werden in ausgegebenen Statussignalen der Tabelle 7., TX_FAULT und RX_LOS gezeigt, sind, und der Niveaus angezeigte annehmende Pullup-Widerstand des Ohms 4.7k-10k zu Host_Vcc ist anwesend. Die Niveaus von MOD_DEF [1] und von MOD_DEF [2] werden auch annehmend angezeigt, dass sie mit einem Widerstand des Ohms 4.7k-10k zu +3,3 V auf Wirtsbrett hochgezogen werden. Tabelle 8 zeigt die Spannungspegel an, die erfordert werden, durch den Wirt an die Übermittlerdifferenziale Seriendateneingabe TD+/- geliefert zu werden. Tabelle 9 zeigt den Spannungspegel an, der von der Empfängerdifferenzialen Seriendatenausgabe RD+/- ausgegeben wird.
