Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: ISO 9001,ISO 14001,UL,SGS,REACH168

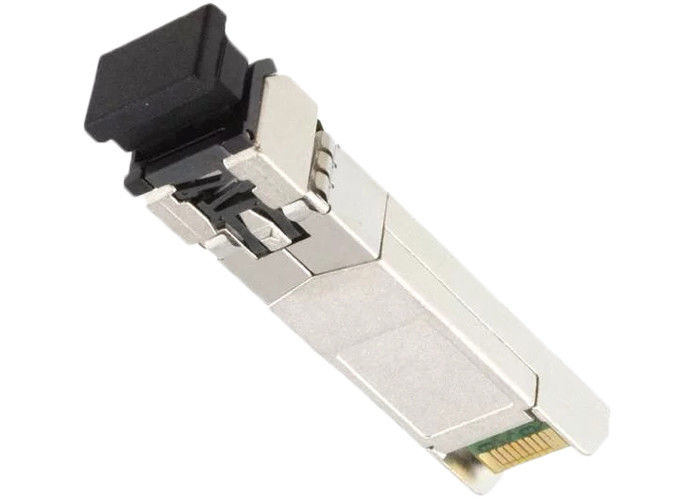

Modellnummer: AFBR-57R6AEZ
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 10/100/25K
Preis: $0.11-$35
Verpackung Informationen: 20/Tray
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 350K/Month
Technische Daten: |
AFBR-57R6AEZ |
Datenrate: |
4,25 Gbps |
Wellenlänge: |
850nm |
Maximaler Abstand: |
500m |
Fasertyp: |
Glas in mehreren Betriebsarten |
Emitter: |
VCSEL |
Spannung: |
3,3 |
Anwendungen: |
Ethernet |
Connector: |
Lc-Duplex |
Montage: |
Steckbar, SFP |
Umwelt: |
Bleifrei/RoHS konform |
MSL: |
1 (unbegrenzt) |
Technische Daten: |
AFBR-57R6AEZ |
Datenrate: |
4,25 Gbps |
Wellenlänge: |
850nm |
Maximaler Abstand: |
500m |
Fasertyp: |
Glas in mehreren Betriebsarten |
Emitter: |
VCSEL |
Spannung: |
3,3 |
Anwendungen: |
Ethernet |
Connector: |
Lc-Duplex |
Montage: |
Steckbar, SFP |
Umwelt: |
Bleifrei/RoHS konform |
MSL: |
1 (unbegrenzt) |
| Spezifikationen: | AFBR-57R6AEZ |
| LINK-PP Teilnummer: | |
| Produkt-Klasse: | Faseroptik |
| Produktfamilie: | Optische Transceivers |
| Produkt-Reihe: | SFP |
| Produkt-Name: | Optische Transceivers SFPs |
| Status verfügbar: | Aktiv |
| RoHS: | Befolgung RoHS-6 |
|
Spezifikationen:
|
|
|
Datenrate: |
4,25 Gbps |
| Wellenlänge: | 850nm |
| Maximaler Abstand: | 500m |
| Faser-Art: | Glas in mehreren Betriebsarten |
| Emitter: | VCSEL |
| Spannung-Versorgung: | 3.3V |
| Anwendungen: | Ethernet |
| Verbindungsstück-Art: | Lc-Duplex |
| Montage-Art: | Steckbar, SFP |
| Bleifreier Status/RoHS-Status: | Bleifrei/RoHS konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL): | 1 (unbegrenzt) |
|
Eigenschafts-Beschreibung:
|
● konform zur Beschränkung auf Gefahrstoff(rohs)-Richtlinie
● Diagnoseeinrichtungen pro SFF-8472 „Diagnoseüberwachungs-Schnittstelle für optische Transceivers“
● Echtzeitüberwachung von:
- Empfangene optische Energie
- Schräger Strom Lasers
- Temperatur
- Versorgungsspannung
Ausgewählte Funktionalität ● Rate pro SFF 8079 (Revision 1,7)
● breite Temperatur- und Versorgungsspannungsoperation (- 10°C zu 85°C) (3,3 v-± 10%)
● Transceiverspezifikationen pro Multi-Quellvereinbarung SFPs (SFF-8074i) und SFF-8472 (Revision 9,3)
- 4,25 GBD Faser-Kanaloperation für FC-PI 400-M5-SN-I und 400-M6-SN-I
- 2,125 GBD Faser-Kanaloperation für FC-PI 200-M5-SN-I und 200-M6-SN-I
-1,0625 GBD-Faser-Kanaloperation für FC-PI 100-M5-SN-I und 100-M6-SN-I
- GBD-Operation 1,25 für IEEE 802,3 Gigabit Ethernet 1000Base-SX
● Verbindungslängen bei 4,25 GBD:
- 150 m mit 50 μm MMF, 70 m mit 62,5 μm MMF
● Verbindungslängen bei 2,125 GBD:
- 300 m mit 50 μm MMF, 150 m mit 62,5 μm MMF
● Verbindungslängen bei 1,0625 GBD:
- 500 m mit 50 μm MMF, 300 m mit 62,5 μm MMF
● Verbindungslängen bei GBD 1,25:
- 2 bis 550 m mit 50 μm MMF, 2 bis 275 m mit 62,5 μm MMF
Duplexoptiksteckerschnittstelle ● LC in Übereinstimmung mit ANSI TIA/EIA604-10 (FOCIS 10A)
● 850 Nanometer Oberflächentechnologie vertikaler Hohlraum-ausstrahlende Lasers (VCSEL) Quell
Laser-Augensafe Klasse 1 ● Iecs 60825-1 der Klassen-1/CDRH
● konform mit Gigabit Ethernet
● erhöhte EMS-Leistung für hohe Hafendichteanwendungen
|
Beschreibung:
|
● AFBR-57R6AEZ optischer Transceiver stützt Hochgeschwindigkeitsserienverbindungen über Glasfaser in mehreren Betriebsarten mit Signalisierenrate bis zu 4,25 Gb/s. Compliant mit kleine Form steckbarer multi Quellvereinbarung mechanisches (MSA) (SFP) und elektrische Spezifikationen für LC betreiben der Transceivers, des ANSI-Faser-Kanals FC-PI, FC-PI-2 und konformes mit IEEE 802,3 für Gigabitanwendungen. Das Teil ist elektrisch mit conformant Geräten SFPs dialogfähig.
● das AFBR-57R6AEZ ist eine „Viererkabel-Rate“ 850 Nanometer SFP, die Befolgung den Spezifikationen zu der Faser-4G/2G/1G Kanal- und Ethernet-1G sicherstellt. Unter Verwendung des das Rate_Select-Input des Produktes die Benutzersätze der gewünschte SFP-Befolgungspunkt. In Position der hohen Rate ist das Produkt mit der 4G/2G/1G Faser Kanal basiertes AFBR-57R5AEZ gleichwertig. In der ermäßigten Position bewegt sich das Produkt auf eine Ethernet-Betriebsart der Faser-2G/1G des Kanal-1G.
● als Verbesserung zur herkömmlichen SFP-Schnittstelle, die in SFF-8074i, das AFBR-57R6AEZ definiert wird, ist zu SFF-8472 konform (digitale Diagnoseschnittstelle für optische Transceivers). Unter Verwendung der 2-drahtigen seriellen Schnittstelle, die im SFF-8472 MSA definiert wird, liefert das AFBR-57R6AEZ Realzeittemperatur, Versorgungsspannung, schrägen Strom Lasers, durchschnittliche Spitzenleistung Lasers und empfangene Eingangsleistung. Diese Informationen sind zusätzlich zu den herkömmlichen SFP-Basisdaten. Die digitale Diagnoseschnittstelle addiert auch die Fähigkeit, den Übermittler (TX_DISABLE), Monitor für Übermittler-Störungen (TX_FAULT) und Monitor für Empfänger-Verlust des Signals (RX_LOS) zu sperren.
