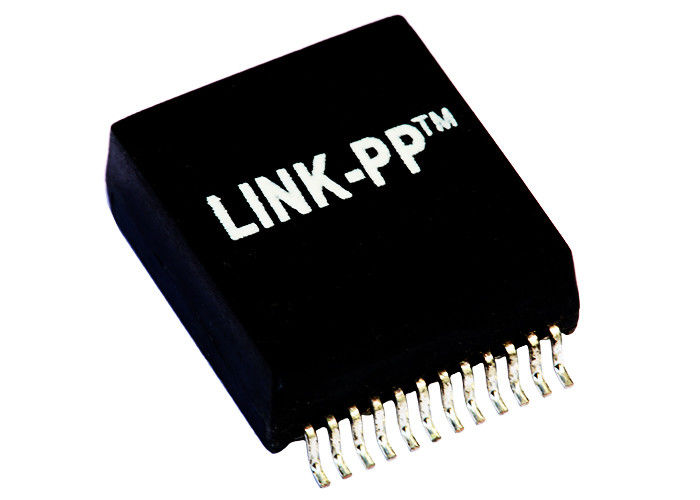

| Technische Daten: | LP5009NL | P/N: | LP5009NL |
|---|---|---|---|
| Ethernet: | 2 Energie x 10/100Mbps | MASS: | 13.16x18.59x6.12mm |
| Montage: | SMD | Proben: | frei |
| Archivi-disponibili: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Höhepunkt: | einzelner Hafentransformator,Viererkabel-Hafen-Transformator |
||
1. Spulen-Zahl: Auto-Transformator 12 Spulen
2. Isolierungs-Spannung: 1500Vrms
3. SMD-Magnetics-Doppel-Port Modul
4. 2x10/100Base-Tx POE Transformator
Elektrische Spezifikationen (25):
1. Drehungen Ratio50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückhol-Loss1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Crosstalk30MHz: -40dB Minute
60MHz: -35dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: 1500Vrms, 0.5mA, 1Sec
Chipseite zu Leitungsseite
Anwendungen:
Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter,
Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem
