Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO

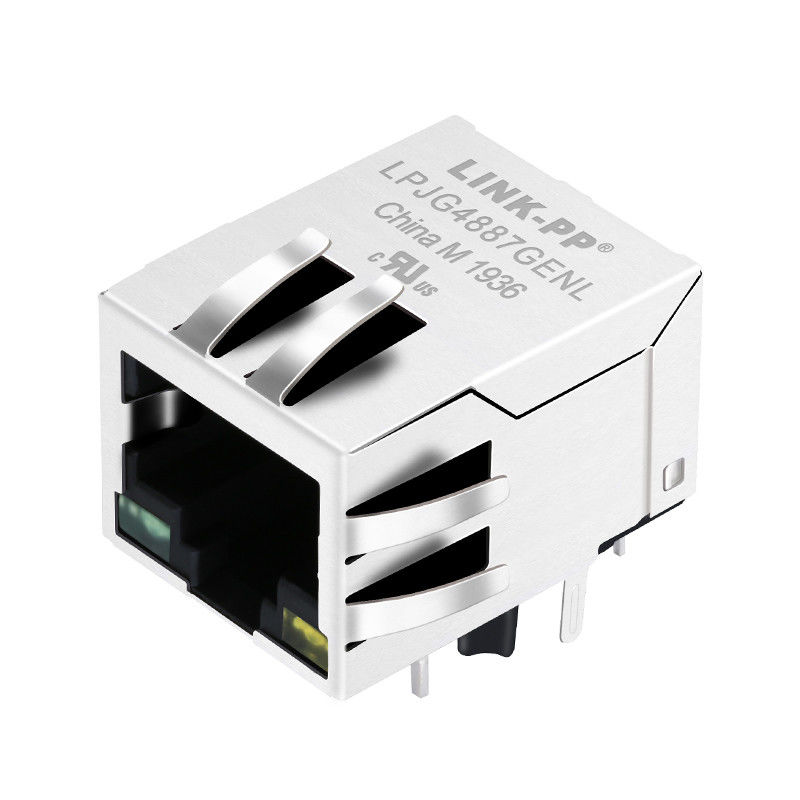

Modellnummer: JXD0-0002NL (LPJG4887GENL)
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000
Preis: Supportive
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4600K.PCS/Month
Anzahl der Häfen: |
1 |
Anwendungen: |
10/100/1000 Basis-T AutoMDIX |
Ethernet: |
1x10/100/1000Mbps |
LED-Indikator: |
Grün - Gelb |
Geschlecht: |
Jack (Weibchen) |
Betriebstemperaturbereich: |
-40°C T0 +85°C |
Anzahl der Häfen: |
1 |
Anwendungen: |
10/100/1000 Basis-T AutoMDIX |
Ethernet: |
1x10/100/1000Mbps |
LED-Indikator: |
Grün - Gelb |
Geschlecht: |
Jack (Weibchen) |
Betriebstemperaturbereich: |
-40°C T0 +85°C |
Diese sorgfältig ausgewählten Materialien und Plattierungsmöglichkeiten verbessern die Gesamtfunktionalität des JXD0-0002NL RJ45 With Magnetics.und Eignung für verschiedene Anwendungsfälle.
1. Gehäuse Material: Thermoplastisch Schwarz UL94 V-0
Das Gehäuse ist aus hochwertigem thermoplastischem Material in einer schlanken schwarzen Farbe gefertigt und erfüllt die Flammbarkeit UL94 V-0 für eine erhöhte Sicherheit.
2- Das Schild.
Der abgeschirmte Teil besteht aus langlebigem Messing und bietet diesem RJ45 Magjack einen starken Schutz und Stabilität.
3Schildplattierung: Nickel
Die Abschirmungsschicht ist vernickelt, um die Korrosionsbeständigkeit des RJ45-Magnetverbinders zu erhöhen.
4Kontaktmaterial: Phosphorbronz
Die Kontakte, die für eine zuverlässige elektrische Leitfähigkeit unerlässlich sind, bestehen aus Phosphorbronze, einem Material, das für seine elektrischen Eigenschaften und Elastizität bekannt ist.
5Kontaktplattierung: Selektives Gold, mindestens 30 Mikro-Zoll im Kontaktbereich
Die Kontakte sind mit einer Schicht aus selektiver Goldbeschichtung mit einer Dicke von mindestens 30 Mikro-Zoll im Kontaktbereich versehen.Diese Goldbeschichtung sorgt für eine hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit.
6. Pins: Messing C2680R-H, Dicke = 0,35 mm
Der Stift besteht aus Messing (C2680R-H) und ist 0,35 mm dick.
Übersicht | RJ45-Anschluss mit 1000-Base-T-Integrierten Magneten |
---|---|
LINK-PP-TEILNummer | LPJG4887GENL |
SERIEN | PULSE JXD |
Kontaktaufbereitung | GOLD 30 U' |
LATCH | Nach unten |
LED-Option | Grün und Gelb |
Portkonfiguration | 1X1 |
Verpackung | THT |
Anbauart | Durch das Loch |
Anzahl der Kontakte | 8 Kontakt |
Anzahl der Positionen | 8 Positionen |
PCB-Aufbauwinkel | Seiteneingang |
Schildung | Schild, EMI-Finger |
POE RATING | Nicht-POE |
ROHS-konform | - Ja, das ist es. |
Geschwindigkeit | 1000BASE-T |
TEMPERATUR | -40 bis +85°C |
Drehverhältnis | 1:1 |
Das Rückflusslöten ist eine in der Elektronikherstellung weit verbreitete Methode zur Befestigung von Oberflächenbauteilen an Leiterplatten (PCBs).Es bietet verschiedene Vorteile gegenüber herkömmlichen manuellen Schweißverfahren. SMT-Pins in diesem RJ45 Magnetik-Anschluss ermöglichen das Rückflusslöten. Es kann die Produktionseffizienz verbessern und gleichzeitig die Schweißqualität gewährleisten. Hier ist eine kurze Einführung in seine Vorteile:
Automatisierung und hoher Durchsatz:
Das Rücklauflöten ermöglicht eine effiziente, schnelle und automatisierte PCB-Montage. Automatisierte Systeme können eine große Anzahl von Platten gleichzeitig verarbeiten und den Gesamtproduktionsdurchsatz erhöhen.
Konsistentes und präzises Löten:
Das Rückflusslöten sorgt für eine gleichbleibende Lötverbindungsqualität auf der gesamten Leiterplatte.
Kompatibilität zwischen Feinpitch und Kleinkomponenten:
Das Rückflusslöten eignet sich für Feinspitch-Komponenten und kleine Oberflächenmontagegeräte (SMD). Dieses Verfahren kann Komponenten mit geringen Abständen auf PCBs verarbeiten, die manuell umständlich wären.
Verringerte Schweißbrücken und Grabsteine:
Das Rückflusslöten hilft, häufige Lötfehler wie Lötbrücken (zufällige Verbindungen zwischen benachbarten Lötverbindungen) und Grabsteine (komponente, die an einem Ende stehen) zu reduzieren.Beide Probleme werden durch kontrollierte Heiz- und Kühlphasen vermieden..
Eine bessere Wärmeverteilung:
Die Rückflusslöstertechnologie verteilt die Wärme gleichmäßiger auf die gesamte Leiterplatte und reduziert so die thermische Belastung der Bauteile.Dies verringert das Risiko, dass empfindliche elektronische Geräte während des Lötens beschädigt werden.
Einhaltung der Vorschriften für bleifreies Löten:
Das Rückflusslöten eignet sich für bleifreie Lötverfahren und erfüllt die Umweltschutzanforderungen zur Verringerung schädlicher Stoffe.
Prozesskontrolle und Überwachung:
Die Rückflusslöteranlagen verfügen häufig über Steuerungs- und Überwachungsfunktionen, bei denen Parameter wie Temperaturprofile, Förderbandgeschwindigkeiten und Atmosphärenkontrolle genau gesteuert werden können.
Kostenwirksamkeit:
Obwohl die Kosten für die Rückflusslöseinrichtung relativ hoch sein können, können die Automatisierung und Effizienz des Prozesses bei der Massenproduktion zu Kosteneinsparungen führen.
