Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: ISO9001,SGS,REACH,UL,RoHS

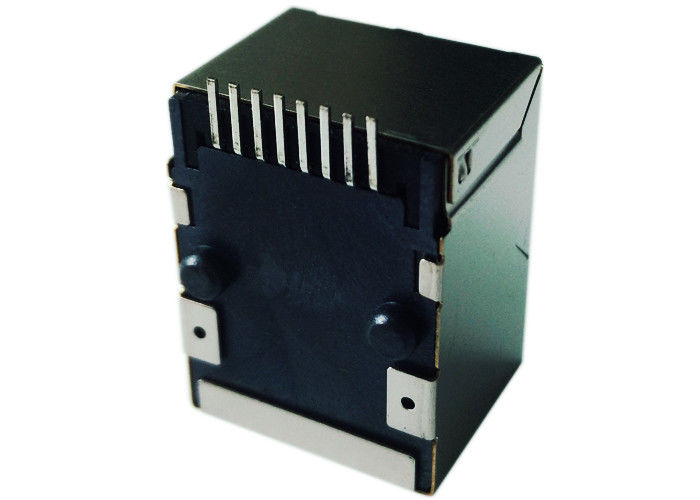

Modellnummer: JX0C-0005NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 720
Preis: Supportive
Verpackung Informationen: 120pcs/reel, 6Reel=35*35*35cm=9KGS (720pcs) /Carton
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 6000K/month
Spezifikation: |
JX0C-0005NL |
Teil-Nr.: |
LPJ19411DNL |
Ethernet: |
1x 10/100Mbps |
Montage: |
180 Grad |
Indikatoren: |
Keine LED |
Proben: |
Verfügbar |
Spezifikation: |
JX0C-0005NL |
Teil-Nr.: |
LPJ19411DNL |
Ethernet: |
1x 10/100Mbps |
Montage: |
180 Grad |
Indikatoren: |
Keine LED |
Proben: |
Verfügbar |
|
|
Elektrische Spezifikation @25℃
Verhältnis 1.Turns (±2%):
TX=1CT: 1CT RX=1CT: 1CT
2.OCL: Minute 350uH
@100KHz, 0.1V, Neigung DC-8mA
Verlust 3.Insertion:
1~100MHz: - 1.0dB maximal
Verlust 4.Return (DB-Minute):
1~30MHz: - 16 30~60MHz: - 12
60~80MHz: - 10
5.Crosstalk (DB-Minute):
1~30MHz: - 40 30~60MHz: - 35
60~100MHz: - 30
6.CMR (DB-Minute):
1~50MHz: - 40 50~150MHz: - 30
7.Hipot: 1500V WECHSELSTROM 6S 1mA
Temperatur 8.Operating: -40℃~+85℃.
| Prüfen Sie Beschreibung | Spezifikt. | 1 | 2 | 3 | 4 | 5 | PRÜFEN SIE FREQ. | |||||||
| TX | RX | TX | RX | TX | RX | TX | RX | TX | RX | |||||
| OCL | MINUTE 350uH | 575 | 570 | 563 | 561 | 580 | 578 | 612 | 609 | 588 | 576 | 100KHz 0.1V 8mA | ||
| Drehen Sie Verhältnis (±2%) | TX | 1CT: 1CT | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | --- | |
| RX | 1CT: 1CT | |||||||||||||
| Einfügungsdämpfung | -1.0dB MAX | -0,23 | -0,22 | -0,21 | -0,20 | -0,28 | -0,22 | -0,23 | -0,24 | -0,27 | -0,22 | 1-65MHz | ||
| Rückflussdämpfung | -18dB MINUTE | -35,5 | -33,1 | -36,7 | -37,6 | -31,5 | -30,4 | -34,3 | -31,1 | -36,2 | -33,6 | 1-10MHz | ||
| -14dB MINUTE | -28,2 | -27,8 | -29,2 | -28,8 | -28,5 | -29,3 | -28,8 | -27,6 | -26,9 | -27,5 | 30MHz | |||
| -10dB MINUTE | -15,7 | -14,9 | -14,5 | -14,1 | -13,8 | -14,7 | -15,2 | -14,5 | -16,2 | -14,8 | 60-100MHz | |||
| Übersprechen | -35dB MINUTE | -42,4 | -40,7 | -38,1 | -40,4 | -38,6 | 1-60MHz | |||||||
| -30dB MINUTE | -36,4 | -34,0 | -33,6 | -37,1 | -33,9 | 60-100MHz | ||||||||
| Gleichtakt-Ablehnung | -20dB MINUTE | -38,1 | -35,6 | -39,5 | -37,1 | -37,1 | -33,7 | -36,7 | -38,3 | -33,6 | -35,8 | 1-130MHz | ||
| Hipot-Isolierung | MINUTE 1500Vrms | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | PRI ZU SEK | ||
