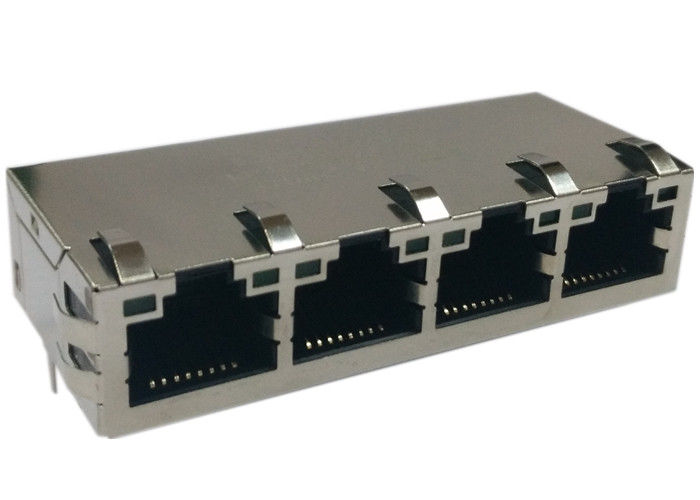

Teil-Nr.: | LPJG47385AWNLE | Spezifikation: | XRJH-04D-5-HJ1-190 |
---|---|---|---|
Orientierung: | 90° Winkel (recht) | Schnittstelle: | 4x 10/100/1000Mbps |
LED: | flexibel | Proben: | Verfügbar |
Höhepunkt: | multi Hafenverbindungsstück,modulare Steckfassungen rj45 |
ELEKTRISCHES SPECFICATIONS
TEST-ANMERKUNGEN: (25℃%%P5℃)
Verhältnis 1.Turn (%%P3%):
1CT∶1CT
2.Inductance OCL: MINUTE 350uH
@ 100KHz/0.1V, Neigung DC-8mA
Verlust 3.Insertion:
-0.8dB MAX @ 0.3-100MHz
-1.2dB MAX @ 100-120MHz
Verlust 4.Return:
-18dB MINUTE @ 0.5-40MHz
- MINUTE @ 40-100MHz DB-12+20Log (f/80MHz)
Gespräch 5.Cross:
- MINUTE @ 0.1-100MHz DB-33+20Log (f/100MHz)
6.Common zur differenzialen Modusablehnung:
-35dB MINUTE @ 0.3-100MHz
7.Common zur Gleichtaktablehnung:
-30dB MINUTE @ 0.3-100MHz
Test 8.Hipot: 1500VAC für 60 Sekunden
ANMERKUNGEN:
1.Designed zur Umfeldaufgabe, wie SOHO (ADSL
Modem), LAN-auf-Motherboard (LOM), Nabe und Schalter.
Spezifikation 2.Meets IEEE 802,3
Materialien 3.Connector:
Unterkunft: Thermoplastisches UL94V-0
Kontakt/Schild: Kupferlegierung
Schildüberzug: Nickel
Kontaktversilberung: Gold 6 Mikroinches minimal. Im Kontaktgebiet.
Spitzentemperatur des Lötmittels 4.Wave: 265℃ maximal, sek 5 maximal
