Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: H5009FNL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Spezifikation: |
H5009FNL |
Teil-Nr.: |
LP5015ANL |
Familie: |
Gigabit-Ethernet-Transformator |
Montage: |
SMD |
Stifte: |
24 Stifte |
Proben: |
Freies verfügbares |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Spezifikation: |
H5009FNL |
Teil-Nr.: |
LP5015ANL |
Familie: |
Gigabit-Ethernet-Transformator |
Montage: |
SMD |
Stifte: |
24 Stifte |
Proben: |
Freies verfügbares |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

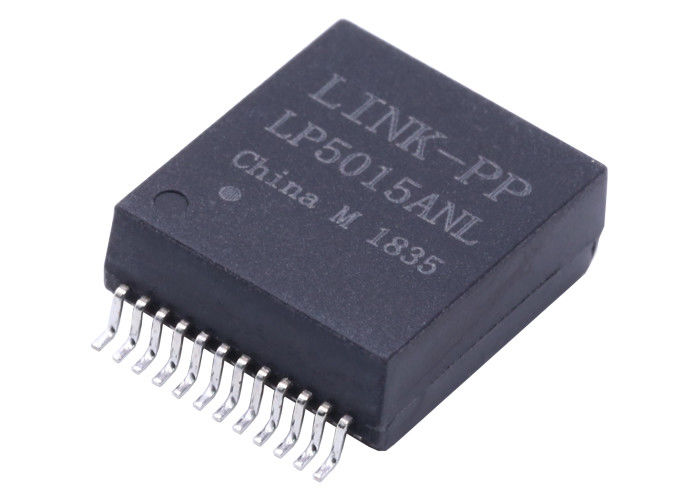

| Einzelner Hafen, 1000 BASE-T Ethernet-Transformator-Module, SMD, Rohs | |
| LINK-PP Teilnummer | LP5015ANL |
| Geschwindigkeit | 1000BASE-T |
| Zahl von Häfen | EINZELN |
| Anwendung - LAN | ETHERNET (nicht PoE) |
| Paket | SMD |
| Temperatur | - 40 BIS + 85 |
| AutomDX | JA |
| Kommentar | SELBEN WIE NL-VERSION |
| Konfiguration RX | T, C, S |
| Konfiguration TX | T, C, S |
| Bau | OFFENER RAHMEN |
| Kerne pro Hafen | 8 |
| Paket-Höhe (Zoll) | 0,225 |
| Paket-Höhe (Millimeter) | 5,72 |
| Paket-Länge (Zoll) | 0,740 |
| Paket-Länge (Millimeter) | 18,80 |
| Paket-Breite (Zoll) | 0,537 |
| Paket-Breite (Millimeter) | 13,64 |
| Drehungs-Verhältnis RX | 1CT: 1CT |
| Drehungs-Verhältnis TX | 1CT: 1CT |
|
Elektrische Spezifikation @25℃ 1.OCL (100KHz, 0.1Vrms, 8mA): 350uH Verhältnis 2.Turns: 1CT: 1CT Verlust 3.Insertion: 1-100MHz: - 1.0dB maximal Verlust 4.Return (DB-Minute): 1-40MHz: - 18 60MHz: - 14 80MHz: - 12 100MHz: - 10 5.Crosstalk (DB-Minute): 30MHz: - 43 60MHz: - 37 100MHz: - 33 6.CMR: 0.1-100MHz: - Art 40dB Spannung 7.Isolation: 1500Vrms Temperatur 8.Operating: -40℃~+85℃. |
