Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO

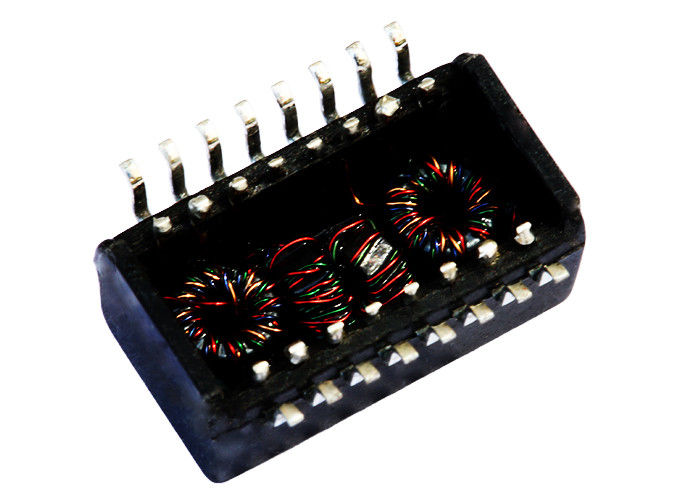

Modellnummer: HN8019CG
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Spezifikation: |
HN8019CG |
Teil-Nr.: |
LP2019ANL |
Schnittstelle: |
Energie 10/100Mbps |
Familie: |
Telekommunikations-Transformator |
Stifte: |
16Pins |
Proben: |
Freies verfügbares |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Spezifikation: |
HN8019CG |
Teil-Nr.: |
LP2019ANL |
Schnittstelle: |
Energie 10/100Mbps |
Familie: |
Telekommunikations-Transformator |
Stifte: |
16Pins |
Proben: |
Freies verfügbares |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Elektrische Spezifikation @25℃
Verhältnis 1.Turns:
TX=1CT: 1CT RX=1CT: 1CT
Verlust 2.Insertion:
0.1-100MHz: - 1.0dB MAX
Verlust 3.Return:
0.1-30MHz: - MINUTE 18dB
30-60MHz: -13dB MINUTE
60-80MHz: - MINUTE 12dB
4.Crosstalk:
0.1-100MHz: - MINUTE 35dB
5.DCMR:
30MHz: - MINUTE 42dB
60MHz: - MINUTE 36dB
100MHz: - MINUTE 33dB
6.CMRR:
1-100MHz: -40dB ART
7.L: 1-3,6-8:
350uH MINUTE 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0,9 OHM MAX
9.LK:
1-3 (Bindung: 16+14): 0.5uH MAX 100KHz 0.1V
6-8 (Bindung: 11+9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28pF MAX 100KHz 0.1V
(6-8), (11-9): 28pF MAX 100KHz 0.1V
Spannung 11.Isolation: 1500Vrms
Temperatur 12.Operating: -40℃~+85℃.
ANMERKUNGEN:
1.Designed zur Umfeldaufgabe, wie SOHO (ADSL
Modem), LAN-auf-Motherboard (LOM), Nabe und Schalter.
2.Power über Ethernet (PoE) Magnetics
gegenwärtige Fähigkeit der Anwendungen 3.PoE: 350mA.
verschiedene Verhältnisse der Drehungs-4.With.
Spitzenlötmittel 5.RoHS „NL“, das 255± 5℃ veranschlagt.
