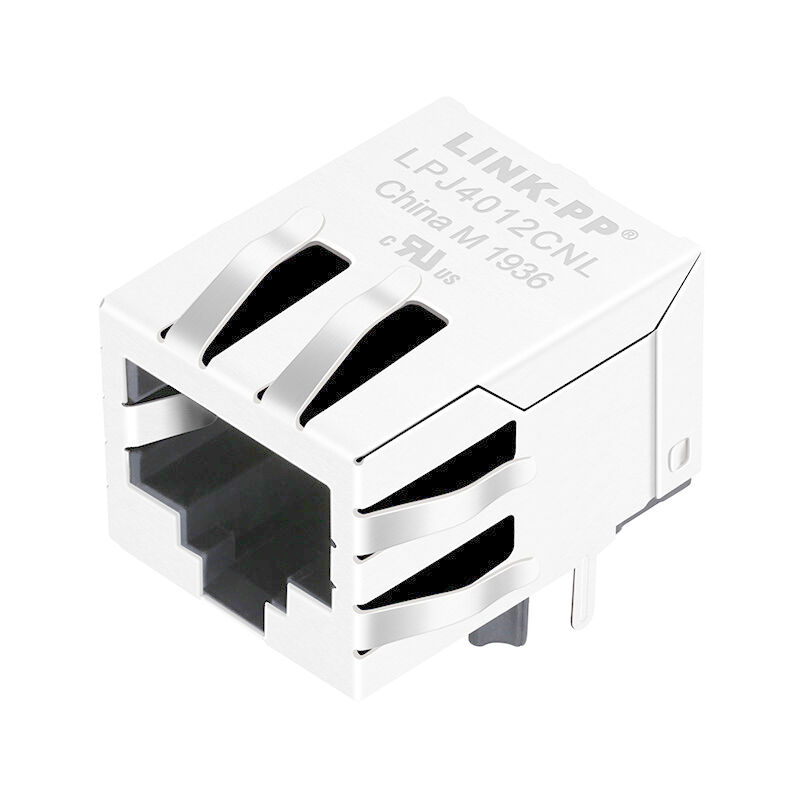

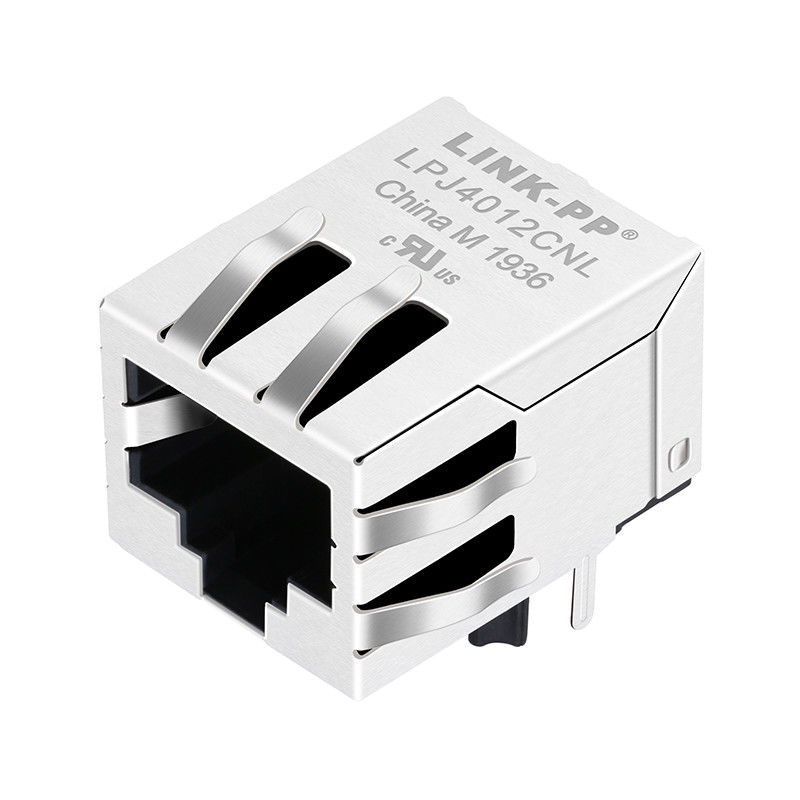

5-2301994-4 Industrieller RJ45 Magjack mit integriertem Magnet

Name: 5-2301994-4 Industrieller RJ45 Magjack mit integriertem Magnet
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: 5-2301994-4 (LPJ4012CNL)
Price: 0.09 USD
Availability: InStock

Produkt-Details

Herkunftsort: Guangdong, China

Markenname: LINK-PP

Zertifizierung: UL,ROHS,Reach,ISO

Modellnummer: 5-2301994-4 (LPJ4012CNL)

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: Freie Proben verfügbar

Preis: $0.09-$1.85

Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton

Lieferzeit: Auf Lager

Zahlungsbedingungen: TT, Tage NET30/60/90

Versorgungsmaterial-Fähigkeit: 250000-320000/Month

Erhalten Sie besten Preis

Produkt-Details

Produkt-Beschreibung

Hervorheben:
                                                                                                                                                                                                            5-2301994-4, 100 Mbps Industrial RJ45 Magjack, 5-2301994-4 Einfachanschluss-RJ45-Anschluss


Typ:	Einzelnes Port-Verbindungsstück RJ45	Portmatrix-Konfiguration:	1 x 1
Datenquote:	10/100 Mb/s	Schild:	- Ja, das ist es.
PWB-Berg-Orientierung:	Richtiger Winkel	UL-Entflammbarkeits-Bewertung:	UL 94V-0
Leistungskategorie:	Katze 5

Typ:	Einzelnes Port-Verbindungsstück RJ45
Portmatrix-Konfiguration:	1 x 1
Datenquote:	10/100 Mb/s
Schild:	- Ja, das ist es.
PWB-Berg-Orientierung:	Richtiger Winkel
UL-Entflammbarkeits-Bewertung:	UL 94V-0
Leistungskategorie:	Katze 5

5-2301994-4 Industrieller RJ45 Magjack mit integriertem Magnet

Eigenschaften des 5-2301994-4 Single-Port-RJ45-Anschlusses:

1. Merkmale der Produktart

Modulare Steck- und Steckschnittstelle Typ: RJ45 mit integrierter Magnetisierung
Modulärer Steckverbinder: Jack
Alternativen zur Erdung: PCB- und Panel-Erdung
Verbindungs- und Kontaktschlüsse zu: Leiterplatte

2. Konfigurationsmerkmale

Anzeigentyp: keine LEDs
Portkonfiguration: 1 x 1 Einzelport
Kontaktdichte des Steckers: Standard
Anzahl der Positionen: 8
Anzahl der geladenen Positionen: 8
PCB-Bestellungsrichtung: Rechtswinkel
Anzahl der PCB-Grundtabs: 2
Anzahl der Bodenflächen: 6
Standort des Panels: oben und seitlich

3Körpermerkmale

Schildmaterial: Messing
Schildplattenmaterial: Nickel
Modulärer Jack-Klappe Orientierung: Standard - Klappe nach unten
Profil des Steckers: Standard
PCB Boden Tab Lage: 3,05 mm [.12 in ]
Abschirmung: Matte
Isolationsmaterial: LCP
PCB-Retention Feature Material: LCP

4. Kontaktmerkmale

Material für die Plattierung der Kontaktfläche des PCB-Abschlusses: Zinn
Kontaktunterplatten aus Nickel
PCB-Kontakt-Endfläche Plattierung Material Oberfläche: Matte
Kontakt-Koppelungsfläche Plattierung Material: Gold
Kontaktmaterial: Kupferlegierung
Kontakt-Koppelungsfläche Plattierung Material Dicke: .76 μm [ 30 μin ]

5. Endung Eigenschaften

Endmethode: Durch Loch - Lötmittel

6. Wohnungsmerkmale

Ort des Eingangs der Paarung: Seite
Farbe des Gehäuses: Schwarz
Gehäusematerial: LCP (Flüssigkristallpolymer)

- Ich weiß.

5-2301994-4 (LPJ4012CNL) Spezifikationen und Datenblatt:

Elektrische Spezifikationen @25°C
1- Drehverhältnis.±2%):
TX=1CT:1CT RX=1CT:1CT
2. Induktivität OCL: 350uH MIN
@100KHz/0.1V 8mA Gleichspannungsverzerrung
3Einfügungsverlust:
-1,0 dB MAX @ 1,0-100MHz
4Rückkehrverlust:
-18 dB MIN @ 1-30MHz
-15 dB MIN @ 30-60MHz
-12 dB MIN @ 60-80MHz
-10dB MIN @ 80-100MHz
5- Das ist ein Kreuzgespräch.
-40 dB MIN @ 30MHz
-35 dB MIN @ 60MHz
-30 dB MIN @ 100MHz
6- Verweigerung des allgemeinen Modus:
-40 dB MIN @ 30MHz
-35 dB MIN @ 60MHz
-30 dB MIN @ 100MHz
7. Hypotest: 1500 Vrms
8Betriebstemperaturbereich: -40°C bis +85°C

Empfohlene PCB-Layout:

5-2301994-4 Industrieller RJ45 Magjack mit integriertem Magnet 0

Schematisch

5-2301994-4 Industrieller RJ45 Magjack mit integriertem Magnet 1

Mechanische

5-2301994-4 Industrieller RJ45 Magjack mit integriertem Magnet 2
