Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: JXR1-0001NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000
Preis: Supportive & Competitive
Verpackung Informationen: Behälter u. Carton&Reel
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3000000/Monat
Midcom PN: |
JXR1-0001NL |
Gemacht in China: |
SM-LPJ6011CNL |
Familie: |
10/100Mbps |
Kategorie: |
Rj-45 mit Magnetics |
Orientierung: |
Herauf |
Proben: |
3-5 freies verfügbares |
Midcom PN: |
JXR1-0001NL |
Gemacht in China: |
SM-LPJ6011CNL |
Familie: |
10/100Mbps |
Kategorie: |
Rj-45 mit Magnetics |
Orientierung: |
Herauf |
Proben: |
3-5 freies verfügbares |
|

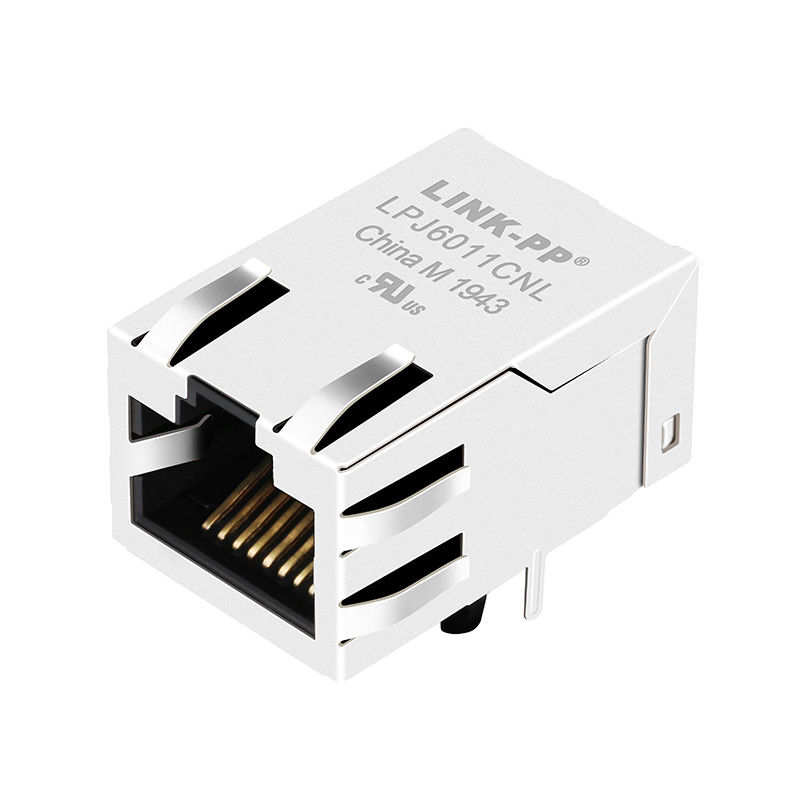

JXR1-0001NL PulseJack
|
||||||||||||||||||||||||||||||||
|
Händler Part Number
|
JXR1-0001NL
|
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gemacht in China
|
SM-LPJ6011CNL
|
|||||||||||||||||||||||||||||||
|
Hersteller
|
LINK-PP China
|
|||||||||||||||||||||||||||||||
|
Beschreibung
|
Rj-45 integrierte Transformatoren
|
|||||||||||||||||||||||||||||||
|
Dokumente verfügbar
|
PDF/3D/Step/IGS/Price/Cross
|
|||||||||||||||||||||||||||||||
|
Quantität verfügbar
|
2.000 PCS oder 4 Wochen
|
|||||||||||||||||||||||||||||||
1.TR: (100KHz, 0.1V);
TX=1CT: 1CT ±3% RX=1CT: 1CT ±3%P2.OCL: (100KHz, 100mV, 8mA, DC schräg)
STIFTE: (P1, P2), (P7, P8) =350UH-MINUTE
3.HIPOT:
STIFTE (P1, P3, P2) ZU (J1, J2) =1500VAC FÜR 60 SEKUNDEN
STIFTE (P7, P6, P8) ZU (J3, J6) =1500VAC FÜR 60 SEKUNDEN
VERLUST 4.INSERTION:
-1.0dB MAX @ 0.3MHz ZU 100MHz
VERLUST 5.RETURN:
-20dB MINUTE @ 1MHz ZU 10MHz
-16dB MINUTE @ 10MHz ZU 30MHz
-12dB MINUTE @ 30MHz ZU 60MHz
-10dB MINUTE @ 60MHz ZU 100MHz
GESPRÄCH 6.CROSS:
-40dB MINUTE @ 1MHz ZU 30MHz
-35dB MINUTE @ 30MHz ZU 60MHz
-30dB MINUTE @ 60MHz ZU 100MHz
7.COMMON ZUR GLEICHTAKT-ABLEHNUNG:
-30dB MINUTE @ 1MHz ZU 50MHz
-20dB MINUTE @ 50MHz ZU 150MHz
TEMPERATUR 8.OPERATING: -40℃~+85℃.
ANMERKUNGEN:
1.Designed zur Umfeldaufgabe, wie SOHO (ADSL
Modem), LAN-auf-Motherboard (LOM), Nabe und Schalter.
Spezifikation 2.Meets IEEE 802,3
Materialien 3.Connector:
Wohnung: Thermoplastisches PBT+30%G.F UL94V-0
Kontakt: Phosphorbonze C5210R-EH Thickness=0.35mm
Stifte: Messing-C2680R-H Thickness=0.35mm
Schild: SUS 201-1/2H Thickness=0.2mm
Kontaktversilberung: Gold 6 Mikroinches minimal. Im Kontaktgebiet.
Spitzentemperatur des Lötmittels 4.Wave: 265℃ maximal
Wellenlötmittel-Spitzentemperaturzeit: Sek 5 maximal
