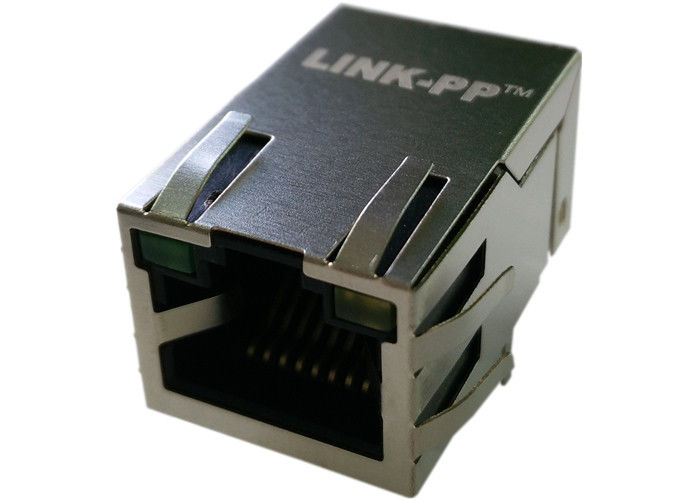

47F-1205GYD2 RJ45 10/100 BASE-T Jack mit magnetischem Modul 1CT: 1CT dreht Verhältnis

47F-1205GYD2 RJ45 10/100 BASE-T Jack mit magnetischem Modul 1CT: 1CT dreht Verhältnis


47F-1205GYD2 YDS Cross/PDF/datasheet/Price/3D/Cross
MAGNETISCHES MODUL RJ45 10/100 BASE-T JACK W ITH
EIGENSCHAFTEN
● 1X1 Vorsprung-OBEn, 1" lang RJ45 mit internem Magnetics
● 8 oder 6 Stiftsignalstiftversionen verfügbar
● verfügbar mit und ohne LED
● passend für CAT 5 u. schnelles Kabel des Ethernet-6 oder besseres UTP
● interner Magnetics sind 100% elektrisch geprüft auf HI-POT und Funktionalität
● 350 µH Minimum OCL mit 8 MA dem schrägen Strom
● erkannt durch UL 60950-1
Wohnungs-Material:
MATERIAL: STANDARDfarbe UL94V-0 des NYLON-GF (Fr50): SCHWARZES
Einsatz-Material:
MATERIAL: Phos-Bronze C5210 EH---0.35mm Stärke
Einsatz – PBT GF UL94V-0
1.PLATING (1) NICKEL
2.PLATING (2) 100%Sn
3.PLATING (3) GOLD (3u " ~50u“)
Platten-Material: PBT GF UL 94V-0
Kontaktstiftmaterial:
MATERIAL: Phos-Bronze C5191---0.35mm Stärke
1.PLATING (1) NICKEL
2.PLATING (2) 100%Sn
Abschirmung des Materials: MESSING-NICKEL DES ÜBERZUG-C2680
Lebensdauer: 750 Zyklen MIN.
Umweltsmäßig
Speichertemp: - 40℃TO +85℃
Funktionierender Temp: 0℃TO +70℃
KAMERADEN MIT MODULAREM STECKER IN ÜBEREINSTIMMUNG MIT FCC-TEIL 68, SUBPARTF


PRÜFEN SIE ANMERKUNGEN (25±5℃)
1.TR: (100KHZ, 0.1V);
  TX=1CT: 1CT ±3% RX=1CT: 1CT ±3%P2.LX: (100KHz-, 100mV-, 8mA-, DC-Neigung)
  STIFTE: (P1, P2), (P7, P8) =350UH-MINUTE
3.HIPOT:
  STIFTE (P1, P3, P2) ZU (J1, J2) =1500VAC FÜR 60 SEKUNDEN
  STIFTE (P7, P6, P8) ZU (J3, J6) =1500VAC FÜR 60 SEKUNDEN
VERLUST 4.INSERTION:
  -1.0dB MAX @ 1.0MHz ZU 65MHz
VERLUST 5.RETURN:
  -20dB MINUTE @ 1MHz ZU 10MHz
  -16dB MINUTE @ 10MHz ZU 30MHz
  -12dB MINUTE @ 30MHz ZU 60MHz
  -10dB MINUTE @ 60MHz ZU 100MHz
GESPRÄCH 6.CROSS:
  -40dB MINUTE @1MHz ZU 30MHz
  -35dB MINUTE @30MHz ZU 60MHz
  -30dB MINUTE @60MHz ZU 100MHz
7.COMMON Zur GLEICHTAKT-ABLEHNUNG:
  -30dB MINUTE @1MHz ZU 50MHz
  -20dB MINUTE @50MHz ZU 150MHz
TEMPERATUR 8.OPERATING: 0℃~70℃.

47F-1205GYD2
