Produktdetails:
Zahlung und Versand AGB:
|
| PN.1: | S558-5999-AR-F | Familie: | Impulswandler |
|---|---|---|---|
| Dreht Verhältnis: | 1CT: 1CT Übermittler, 1CT: Empfänger 1CT | Größe/Maß: | 17.7mm L x 15.8mm W |
| Hipot: | 1500V | Massenproduktion: | LP5004NL |
| Archivi Disponibili: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Höhepunkt: | Gigabit Magnetics-Transformator,Ethernet-Transformator |
||
|

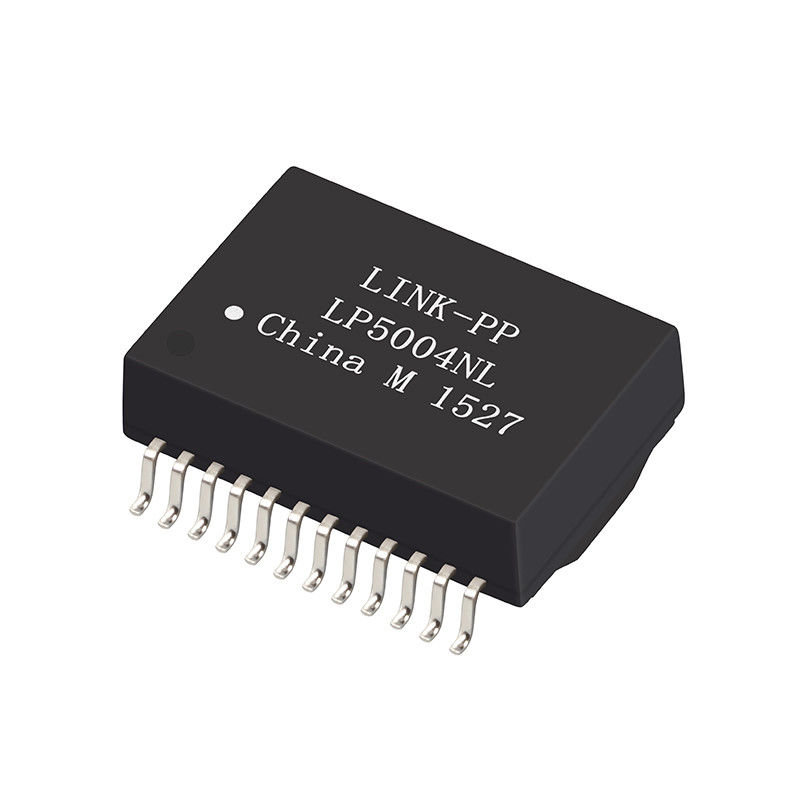

S558-5999-AR-F Bel-Sicherung |
Datenblatt/Preis Specification/3D |
Gigabit Transformator |
Kreuz LP5004NL |
Elektrische Spezifikationen @ 25°C
1CT: 1CT Übermittler, 1CT: Empfänger 1CT
Oberflächenberg XFRMR Umb. LAN-GIGABIT EXTEMP 24P
Bleifrei/RoHS konformes S558-5999-AR-F 1000Base-T
Induktanz OCL: 350uH Minute @ 100KHz 0.2V 8mA DC-NEIGUNG,
Fähigkeit des Strom-350mA
Durchsickern-Induktanz: 0.50uH maximales @ 100KHz 0.2V
Interwinding-Kapazitanz: 25PF ART @ 100KHz 0.2V
DC-Widerstand: 0.9Ω maximal
Drehungs-Verhältnis: 1CT: 1CT±5%
Polarität: 2-23,5-20, 8-17,11-14In-Phase
Rückflussdämpfung 0.5-30 MHZ - Minute 18dB
40.0MHz - DB-Minute 14,4
50.0MHz - DB-Minute 13,1
60-80MHz - DB-Minute 12,0
Quergespräch: 0.50-60MHz - Minute 40dB
60-100MHz -35dB Minute
Gleichtakt-Ablehnung: 0.5-100MHz - Minute 20dB
Isolierung HI-POT: 1500VAC 1mA 1S
Produkt-Art: Grünes Produkt u. Halogen geben Produkte frei
Betriebstemperatur: -40℃ ZU +85℃
| S558-5999-AR-F Gigabit-Transformator, LP5004NL Lan 1000Base-T Xfrmr 24Pins SMT | |||
|---|---|---|---|
| S558-5999-AR-F | HN2436G | 749020020A | S558-5999-AR-F |
| G2401CG | 7490101120 | G2401CG | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | HN2436G |
| HX2326NL | 749020023 | S558-5999-AR-F | 749020023 |
| HN2436G | HN2436G | S560-6600-GG | S553-6500-43 |
| 749020020A | 7490101120 | LP82440ANL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| G4802CG | S558-5999-AR-F | 749020023 | S553-6500-55 |
| HN2436G | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP82440ANL | G2401CG | 7490101120 | 749020020A |
ANMERKUNGEN:
1.Designed zur Umfeldaufgabe, wie SOHO (ADSL
Modem), LAN-auf-Motherboard (LOM), Nabe und Schalter.
verschiedene Verhältnisse der Drehungs-2.With.
3.350uH Minute OCL mit 8mA beeinflussen Strom.
Höchstlötmittel 4.RoHS " NL“, das 255±5℃ veranschlagt.
