Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: XF68066B
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Spezifikation: |
XF68066B |
Typ: |

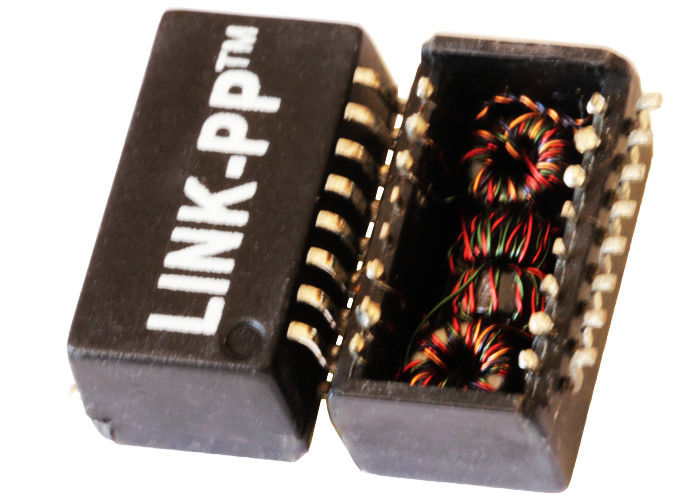

Transformator des Ethernet-Rj45 |
Drehen Sie Verhältnis: |
1:1 |
Anwendung: |
Lan-Ethernet (nicht PoE) |
Montage-Art: |
SMT |
LINK-PP P/N: |
LP21646ANL |
Temperatur: |
-40℃ zu +85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Spezifikation: |
XF68066B |
Typ: |
Transformator des Ethernet-Rj45 |
Drehen Sie Verhältnis: |
1:1 |
Anwendung: |
Lan-Ethernet (nicht PoE) |
Montage-Art: |
SMT |
LINK-PP P/N: |
LP21646ANL |
Temperatur: |
-40℃ zu +85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
| XF68066B | TLA-6T214ALF-T | 13F-33ANL | Masse PN. LP41606NL |
Elektrische Spezifikationen @25℃
Verhältnis 1.Turns
(1-3): (16-14) = 1CT: 1CT
(6-8): (11-9) = 1CT: 1.414CT
2.OCL:
Steckt 1-3 160uH Minimum @ 100KHz 50mV fest
Minimum 120uH @ 100KHz 50mV der Stift6-8
Verlust 3.Insertion:
1-10MHz: -1.5dB MAX
4.Attenuation:
TX: 20MHz: - MINUTE 7dB
25MHz: - MINUTE 19dB
30MHz: - MINUTE 32dB
40MHz: - MINUTE 35dB
RX: 20MHz: - MINUTE 6dB
25MHz: - MINUTE 14dB
30MHz: - MINUTE 20dB
40MHz: - MINUTE 31dB
Verlust 5.Return:
5-10MHz: - MINUTE 15dB
6.Crosstalk:
1-10MHz: - MINUTE 30dB
Ablehnung des Modus 7.Common:
30-100MHz: - MINUTE 30dB
8.Hipot: 1500VAC
Temperatur 9.Operating: -40℃~+85℃.
ANMERKUNGEN:
Karten-, Maus-, Naben- und Motherboardanwendungen des Adapter-1.For
2.Designed, zum von IEEE802.3, 10 Basis-tspezifikationen zu treffen oder zu übersteigen
3.Available mit Gleichtakt-Drosselklappen für EMS-Unterdrückung
der Teil 4.For RoHS addieren Suffix NL
Höchstlötmittel 5.RoHS „NL“, das 245℃ veranschlagt.
| XF68066B 10 BASE-TX Tiefpassfilter der Transformator-Modul-LP21646ANL | |||
|---|---|---|---|
| XF68066B | TLA-6T214ALF | TG110-S460NXRL | TD37-1205ALF |
| TG74-4406NCRL | TG42-1505NZRL | TG110-S465NXRL | TD38-1505ALF |
| TG75-4406NCRL | XF68066B | TG110-S422NXRL | XF68066B |
| TG92-4006NCRL | TG63-S002NZRL | TG110-S423NXRL | TD71-1205ALF |
| TD01-1006L1RL | TG73-1505NZRL | LP41606NL | LP41606NL |
| TG01-1006N2RL | TG74-1505NZRL | TG110-S453NXRL | TG02-1205NSRL |
| TD54-1006L1RL | XF68066B | TLA-6T214ALF | TG04-1205NSRL |
| XF68066B | TG91-1505NZRL | TG110-S463NXRL | TLA-6T214ALF-T |
| TD55-1406L1RL | TG05-1205NXRL | TG110-RP04NV6RL | TG10-1205NSRL |
| TG55-1406N2RL | TG28-1205NXRL | TG110-RP16NV6RL | TG15-1205NSRL |
| TD83-2006L1RL | TLA-6T214ALF | TG111-RPE41NV6RL | TG23-1505NSRL |
| TLA-6T214ALF | TG39-1205NXRL | XF68066B | TG37-1205NSRL |
| TG44-1406NXRL | TGSP-S024NXRL | TG1G-RPE33NV6LF | TG38-1205NSRL |
| XF68066B | TG23-1505NXRL | TG111-HP3NV6LF | TG42-1205NSRL |
| TG46-1406NXRL | TLA-6T214ALF-T | TG110-RPE17NV6RL | TLA-6T214ALF-T |
| TG57-1006NXRL | TG29-1505NXRL | TG110-RP08NVRL | TG71-1205NSRL |
| TG58-1006NXRL | TG34-1505NXRL | TG110-RP13NVRL | TG08-1205N1L |
