Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: HX1225FNL/HX1225FNLT
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Spezifikation: |
HX1225FNL/HX1225FNLT |
Transformator-Art: |
Isolierungs-und Daten-Schnittstelle |
Drehungs-Verhältnis: |
1CT: 1CT |
Größe/Maß: |
12.70mm x 9.30mm x 6.20mm |
HiPot: |
1500v |
LINK-PP P/N: |
LP41654ANL |
Temperatur: |
- 40 ZU + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Spezifikation: |
HX1225FNL/HX1225FNLT |
Transformator-Art: |
Isolierungs-und Daten-Schnittstelle |
Drehungs-Verhältnis: |
1CT: 1CT |
Größe/Maß: |
12.70mm x 9.30mm x 6.20mm |
HiPot: |
1500v |
LINK-PP P/N: |
LP41654ANL |
Temperatur: |
- 40 ZU + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |

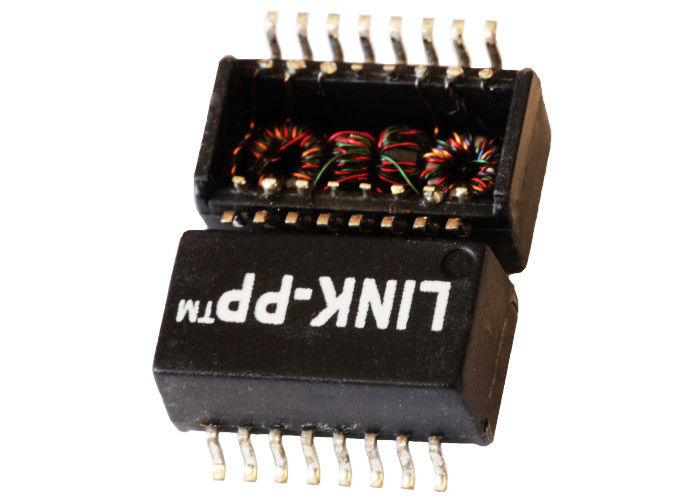

HX1225FNL-/HX1225FNLT-100Base-T Ethernet MDL-1:1 TU-Isolierungs-Transformator
|
Impuls HX1225FNL/HX1225FNLT |
Datenblatt/Preis/Specification/3D |
10/100 Transformator |
Kreuz LP41695ANL |
Elektrische Spezifikationen @ 25°C
Verhältnis 1.Turns:
(2-3): (15-14) =1CT: 1CT
%%P2%P (6-7): (11-10) =1.5CT: 1CT %%P2%P2.OCL:
200uH MINUTE @100KHz, 0.1Vrms, an +25℃;
100uH MINUTE @100KHz, 0.1Vrms, an -45℃;
100uH MINUTE @100KHz, 0.1Vrms, an +95℃;
3.Isolation (Input/Output):
1650Vrms, 6 Sekunden max
Verlust 4.Insertion:
TX: 1-50MHz: -1.0dB MAX
RX: 1-50MHz: -1.5dB MAX
Verlust 5.Return (@100Ω):
TX: 0.5-40MHz: -18dB MINUTE
60MHz: -14.5dB MINUTE
80MHz: -12dB MINUTE
RX: 0.5MHz: -18dB MINUTE
40MHz: -10dB MINUTE
60MHz: -8dB MINUTE
80MHz: -6dB MINUTE
Gespräch 6.Cross:
30MHz: -45dB MINUTE
60MHz: -35dB MINUTE
100MHz: -30dB MINUTE
Temperatur 7.Operating: 0℃~70℃/-40℃~+85℃
| HX2326NL-MODUL 10/100B-T POE (+) SMD Impulswandler-Oberflächen-Berg HX2326FNL | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | 7490101120 | 7490101120 |
ANMERKUNGEN:
1.Designed zur Umfeldaufgabe, wie SOHO (ADSL
Modem), LAN-auf-Motherboard (LOM), Nabe und Schalter.
verschiedene Verhältnisse der Drehungs-2.With.
Spitzenlötmittel 3.RoHS " NL“, das 260℃%%P5℃ veranschlagt.
HX1225FNL-/HX1225FNLT-100Base-T Ethernet MDL-1:1 TU-Isolierungs-Transformator
