Produktdetails:
Zahlung und Versand AGB:
|
| Technische Daten: | 7490101120 | Anwendung: | F.E.-Transformator |
|---|---|---|---|
| Drehen Sie Verhältnis: | 1:1 | Stifte: | 16 |
| HiPot: | 1500v | Kreuz PN: | LP41606NL |
| Archivi-disponibili: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Höhepunkt: | einzelner Hafentransformator,Doppel-Port Transformator |
||

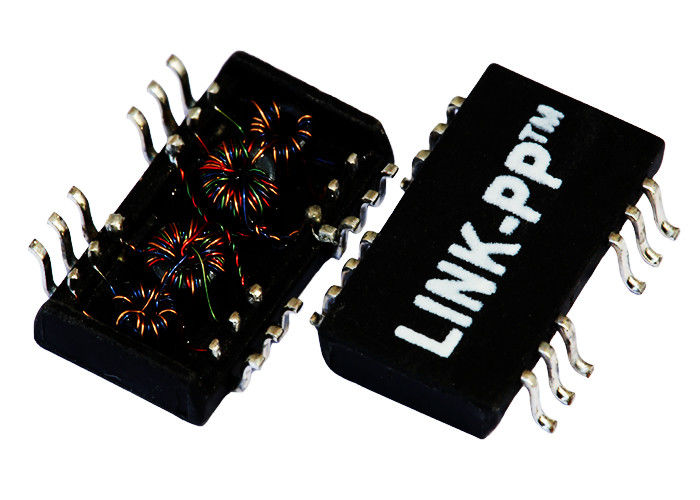

7490101120 / LP41606NL 10/100 magnetisches Modul der Transformator-Zurückhaltungs-SMD
| Kreuz 7490101120 | Datenblatt/Preis/Specification/3D | 10/100 Transformator | 1:1 Drehungs-Verhältnis | Kreuz LP41606NL |
Elektrische Spezifikationen @ 25°C
Verhältnis 1.Turns (%%P5%):
TX=1CT∶1CT RX=1CT∶1CT
2.OCL: 350uH MINUTE @100KHz/0.1V
Verlust 3.Insertion:
0.3-100MHz: - 1.1dB MAX
Verlust 4.Return (DB-ART):
30MHz: - 20 60MHz: - 14
80MHz: - 11,5
5.Crosstalk (DB-ART):
30MHz: - 45 60MHz: - 40
100MHz: - 35
6.CMR (DB-ART):
30MHz: - 42 50MHz: - 37
100MHz: - 33
7.Hipot: 1500Vrms/0.5mA/60Sec.
Temperatur 8.Operating: 0℃~70℃/-40℃~+85℃
| Filter Doppel-Port 20PT1024X LF 10/100Base Transformator-13F-2010CNL PHT 20pins | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08B1-1X4T-36-F | 0879-2C6R-54 |
| 13F-2010CNL | 7490101120 | 0833-2X1T-33-F | C850-2G6R-54 |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| L826-1X4T-23-F | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 7490101120 | 7490101120 |
ANMERKUNGEN:
1.Designed zur Umfeldaufgabe, wie SOHO (ADSL
Modem), LAN-auf-Motherboard (LOM), Nabe und Schalter.
verschiedene Verhältnisse der Drehungs-2.With.
Spitzenlötmittel 3.RoHS „NL“, das 260%%P5℃ veranschlagt.
