Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: 20PT1024X LF/13F-2010CNL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
PN.1: |
20PT1024X LF/13F-2010CNL |
Anwendung: |
F.E.-Transformator |
Drehen Sie Verhältnis: |
1:1 |
Stifte: |
40 |
HiPot: |
1500v |
Massenproduktion: |

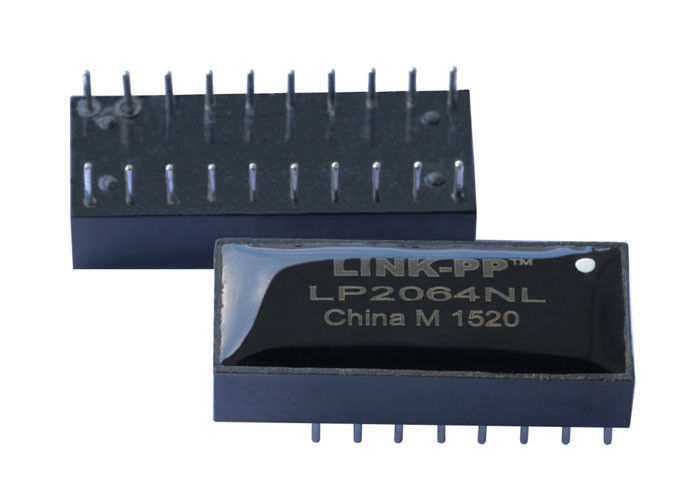

LP2064NL |
PN.1: |
20PT1024X LF/13F-2010CNL |
Anwendung: |
F.E.-Transformator |
Drehen Sie Verhältnis: |
1:1 |
Stifte: |
40 |
HiPot: |
1500v |
Massenproduktion: |
LP2064NL |
| 20PT1024X LF | 13F-2010CNL | 10/100 Transformator | 1:1 Drehungs-Verhältnis | Kreuz LP2064NL |
Elektrische Spezifikationen @ 25°C
Verhältnis 1.Turns:
TX=1CT∶1CT RX=1CT∶1CT
2.Pri OCL: MINUTE 350uH
@100KHz, 0.1V, 8mADC schräg.
Verlust 3.Insertion:
1-100MHz: - 1.15dB MAX
Verlust 4.Return (DB-MINUTE):
1-30MHz: - 18 30-60MHz: - 14
60-80MHz: - 12
5.Crosstalk:
1-100MHz: - MINUTE 38dB
6.CMRR: 1-100MHz: - ART 40dB
7.Hi-Pot: 1500Vrms @0.5mA
Temperatur 8.Operating: 0℃~70℃
| Filter Doppel-Port 20PT1024X LF 10/100Base Transformator-13F-2010CNL PHT 20pins | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08B1-1X4T-36-F | 0879-2C6R-54 |
| 13F-2010CNL | 0833-2X6R-55-F | 0833-2X1T-33-F | C850-2G6R-54 |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| L826-1X4T-23-F | 20PT1024X LF | L826-1X4T-43-F | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| S553-1006-AE | S553-6500-D9 | 20PT1024X LF | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 20PT1024X LF | 13F-2010CNL |
ANMERKUNGEN:
Adapter 1.For Karten, maus, Naben und motherboard.applications
2.Designed, zum von IEEE802.3, Spezifikationen 10BaseT zu treffen oder zu übersteigen
3.Available mit Gleichtaktdrosselklappen für EMS-Unterdrückung
4.SMT-, THT-, BADusw. Paket
Spitzenlötmittel 5.RoHS " NL“, das 260℃ veranschlagt.
6.OCL, Cww und LL werden bei 20 mVrms, 100KHz gemessen
Filter Doppel-Port 20PT1024X LF 10/100Base Transformator-13F-2010CNL PHT 20pins
