Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: X2024NLT
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
PN.1: |
X2024NLT |
Anwendung: |
F.E.-Transformator |
Drehen Sie Verhältnis: |
1:2.5 |
Stifte: |
16 |
HiPot: |
1500v |
Massenproduktion: |
LP2024NL |
Temperatur: |
-40℃ zu +85℃ |
PN.1: |
X2024NLT |
Anwendung: |
F.E.-Transformator |
Drehen Sie Verhältnis: |
1:2.5 |
Stifte: |
16 |
HiPot: |
1500v |
Massenproduktion: |
LP2024NL |
Temperatur: |
-40℃ zu +85℃ |

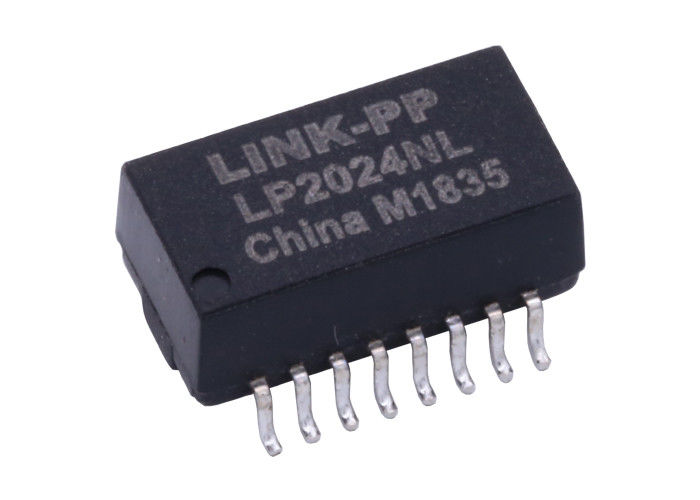

| Impuls X2024NLT | Impuls X2024NL | 10/100 Transformator | 1:2.5 Drehungs-Verhältnis | Kreuz LP2024NL |
| 10 Basis - Hafen-Isolierungs-Transformator-Module T einzelne, SMD, Rohs | |
| LINK-PP Teilnummer | LP2024NL |
| Impuls-Sicherungs-Teilnummer | X2024NLT |
| Geschwindigkeit | 10 BASE-T |
| Zahl von Häfen | EINZELN |
| Anwendung - LAN | ETHERNET (nicht PoE) |
| Paket | SMD |
| Temperatur | -40℃ ZU +85℃ |
| AutomDX | JA |
| Kommentar | SELBEN WIE NL-VERSION |
| Konfiguration RX | T, C, S |
| Konfiguration TX | T, C, S |
| Bau | OFFENER RAHMEN |
| Kerne pro Hafen | 4 |
| Zahl von Häfen | EINZELN |
| Paket-Höhe (Zoll) | 0,234 |
| Paket-Höhe (Millimeter) | 5,95 |
| Paket-Länge (Zoll) | 0,50 |
| Paket-Länge (Millimeter) | 12,70 |
| Paket-Breite (Zoll) | 0,281 |
| Paket-Breite (Millimeter) | 7,15 |
| Drehungs-Verhältnis RX | 1CT: 1CT |
| Drehungs-Verhältnis TX | 1CT: 1CT |
Elektrische Spezifikationen @ 25°C
Verhältnis 1.Turns:
Transmit=1CT: 2.5CT ±5%P Receivce=1CT: Wellen-Induktanz OCL 1CT ±5%P2.Sine:
@350uH-Minute 20mVrms, 100KHz
3.Leakage Induktanz LL:
@0.8uH maximales 20mVrms, 100KHz
4.Interwinding Kapazitanz Cww:
@30pF maximales 20mVrms, 100KHz
5.D.C.R: @0.6Ω maximal
Stifte 6.Primary: @6-8,1-3
7.Isolation Hipot: @2000Vrms
Temperatur 8.Operating: -40℃~+85℃.
ANMERKUNGEN:
Adapter 1.For Karten, maus, Naben und motherboard.applications
2.Designed, zum von IEEE802.3, Spezifikationen 10BaseT zu treffen oder zu übersteigen
3.Available mit Gleichtaktdrosselklappen für EMS-Unterdrückung
4.SMT-, THT-, BADusw. Paket
Spitzenlötmittel 5.RoHS " NL“, das 260℃ veranschlagt.
6.OCL, Cww und LL werden bei 20 mVrms, 100KHz gemessen
| Basis-t ISOLIERUNGS-TRANSFORMATOREN LP2024NL des Impuls-X2024NLT 10 | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| X2024NLT | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | X2024NLT | X2024NLT |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | X2024NLT | X2024NLT | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | X2024NLT | X2024NLT | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
