Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: TG1G-S031NYRL/TG1G-E001NYRL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Einzelteil-NO1: |
TG1G-S032NYRL |
Kategorie: |
Gigabit-Isolierungs-Transformator |
Drehungs-Verhältnis: |
1CT: 1CT |
Montage: |
Oberflächenmontage |
Größe/Maß: |
13.72mm L x 15.24mm W |
Höhe - gesetzt (maximal): |
6,35 |
Alter PN: |
TG1G-S032NYRL |
LINK-PP PN: |
LP5008ANL |
Einzelteil-NO1: |
TG1G-S032NYRL |
Kategorie: |
Gigabit-Isolierungs-Transformator |
Drehungs-Verhältnis: |
1CT: 1CT |
Montage: |
Oberflächenmontage |
Größe/Maß: |
13.72mm L x 15.24mm W |
Höhe - gesetzt (maximal): |
6,35 |
Alter PN: |
TG1G-S032NYRL |
LINK-PP PN: |
LP5008ANL |

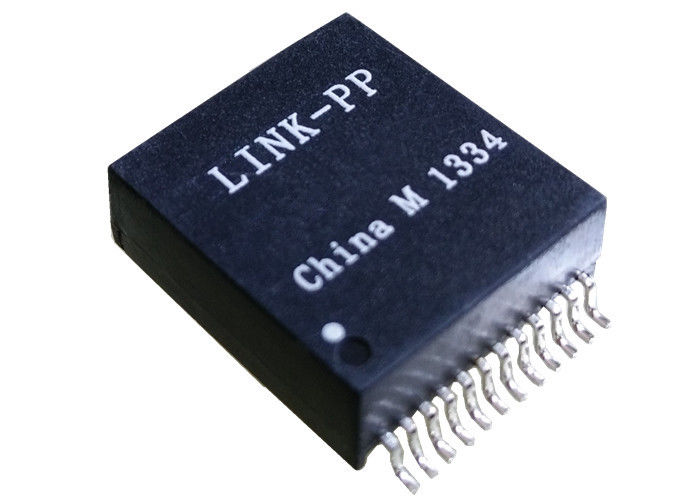

TG1G-S032NYRL=> LP5008ANL | Halo-Transformator | Gigabit LAN | SMD-Transformator |
Getrennter Transformator Gigabit Ethernets
Doppel-Port 10/100BASE-TX POE/POE+ Transformator
IEEE802.3ab konform, Hallo-Topf 1500Vrms
Patentierter offener Rahmen-Bau
Transformator des Halo-TG1G-S032NYRL Gigabit Ethernet
LINK-PP LP5008ANLTransformer Kreuz
Wettbewerbsvorteil
☛ Designer/Hersteller für 18 Jahre.
☛ 2500 Arbeiten, 4 Anlagen
☛ bestimmt Durchlauf-PlattfischNetzwerkanalysator
☛ Vorrat oder 4 Wochen.
☛ flexibler Entwurf entsprechend den erforderlichen Informationen der Kunden ohne irgendeine exral Gebühr.
Zahl von Häfen | Anwendungen | Drehungs-Verhältnis | Energie über Ethernet |
Einzelnes GE verdoppelt F.E. | Ethernet 1G | 1:1 | IEEE 802,3 |
Verpacken | Vorsprungs-Richtung | Montage-Art | Kontaktoberfläche |
Spule, Karton | -- | SMT/SMD | -- |
Stiftzahl | Abschirmung | Isolierungs-Spannung | LED-Farbe |
24 Stifte | -- | Vrms 1500 | --- |
Elektrische Spezifikationen @25℃
Verhältnis 1.Turns: 1CT∶1
Verlust 2.Insertion:
1-100MHz: - 1.0dB MAX
Verlust 3.Return (DB-MINUTE):
1-30MHz: - 18 40MHz: - 18
50MHz: - 16 60-80MHz: - 12
100MHz: - 10
4.Crosstalk (DB-MINUTE):
30MHz: - 45 60MHz: - 40
100MHz: - 33
5.DCMR (DB-MINUTE):
30MHz: - 43 60MHz: - 37
100MHz: - 33
6.Hipot: MINUTE 1500Vrms
Temperatur 7.Operating: -40℃~+85℃.
ANMERKUNGEN:
Module des Transformator-1.Gigabit mit Energie über Ethernet-Wahl
speciffcation 2.Meets IEEE 802,3/af
der Teil 3.For RoHS addieren Suffix NL
Höchstlötmittel 4.RoHS " NL“, das 260℃%%P5℃ veranschlagt.
5,100% elektrische Prüfung
TG1G-S031NYRL Ethernet-Isolierungs-Transformator TG1G-E001NYRL IEEE802.3ab konform | |||
---|---|---|---|
TG1G-S032NYRL | TG05-2004NARL | FD02-104G1RL | TG1G-E001NYRL |
TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TG1G-S032NYRL |
TG1G-S012NZRL | TG1G-S012NZRL | TG1G-S031NYRL | TG1G-E001NYRL |
TG88-S020NXRL | TG1G-S001NZRL | TG1G-E010NZRL | TG1G-S012NZRL |
TG89-S020NXRL | LG01-0346N1LF | TG1G-S012NZRL | LP5008ANL |
TG1G-S012NZRL | TG1G-S032NYRL | TG1G-E001NYRL | TG1G-S012NZRL |
LP5008ANL | TG1G-S012NZRL | TG1G-S032NYRL | TG1G-S012NZRL |
TG1G-S032NYRL | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
TG1G-S031NYRL | LG01-0856N1LF | TG1G-S032NYRL | TG1G-S012NZRL |
TG1G-S032NYRL | TG1G-S032NYRL | TG1G-S010NZRL | LG01-0346N1LF |
TG1G-E001NZRL | TG1G-S001NZRL | TG110-S055J2RL | LP5008ANLL |
TG1G-S031NYRL | TG1G-E010NZRL | TG1G-E001NZRL | TG42-1406P1RL |
TG1G-S012NZRL | TG1G-S031NYRL | LP5008ANL | TG1G-S012NZRL |
TG1G-S032NYRL | TG1G-S010NZRL | TG1G-S012NZRL | TG62-1006P1RL |
TG1G-S012NZRL | LP5008ANL | TG1G-E010NZRL | TG1G-E001NYRL |
Transformator-einzelner Hafen LINK-PP LP5008ANL des Halo-TG1G-S032NYRL Gigabit Ethernet
