Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: TG1G-S012NZRL/TG1G-S012NZRL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Einzelteil-NO1: |
TG1G-S012NZRL |
Kategorie: |
Transformator des Gigabit-Rj45 |
Drehungs-Verhältnis: |
1CT: 1CT |
Montage: |
Oberflächenmontage |
Größe/Maß: |
17.7mm L x 15.8mm W |
Höhe - gesetzt (maximal): |
6.6mm |
PN2: |
TG1G-S012NZRL |
Neuer PN: |
LPXXXXNL |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Einzelteil-NO1: |
TG1G-S012NZRL |
Kategorie: |
Transformator des Gigabit-Rj45 |
Drehungs-Verhältnis: |
1CT: 1CT |
Montage: |
Oberflächenmontage |
Größe/Maß: |
17.7mm L x 15.8mm W |
Höhe - gesetzt (maximal): |
6.6mm |
PN2: |
TG1G-S012NZRL |
Neuer PN: |
LPXXXXNL |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
| TG1G-S012NZRL/TG1G-S012NZRL | Halo-Transformator | Gigabit LAN | SMD-Transformator |
Getrennter Transformator Gigabit Ethernets
Doppel-Port 10/100BASE-TX POE/POE+ Transformator
IEEE802.3ab konform, Hallo-Topf 1500Vrms
Patentierter offener Rahmen-Bau

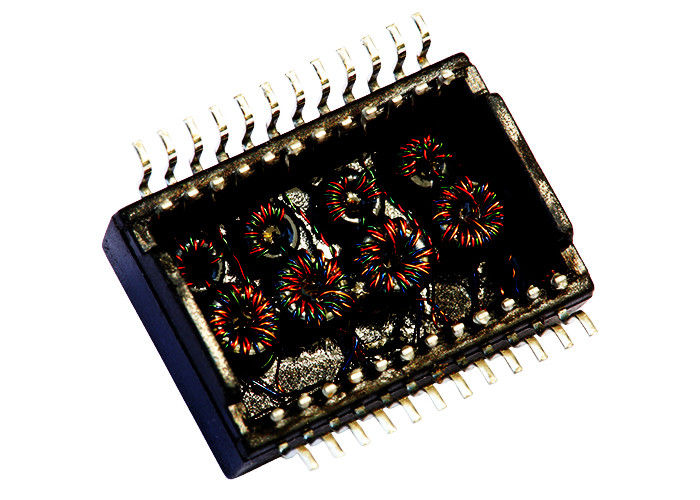

Gigabit-Transformator-Kreuz des Halo-TG1G-S012NZRL
Transformator-Kreuz des Halo-TG1G-S012NZRL
Wettbewerbsvorteil
☛ Designer/Hersteller für 18 Jahre.
☛ 2500 Arbeiten, 4 Anlagen
☛ bestimmt Durchlauf-PlattfischNetzwerkanalysator
☛ Vorrat oder 4 Wochen.
☛ flexibler Entwurf entsprechend den erforderlichen Informationen der Kunden ohne irgendeine exral Gebühr.
| Zahl von Häfen | Anwendungen | Drehungs-Verhältnis | Energie über Ethernet |
| Einzelnes GE verdoppelt F.E. | Ethernet 1G | 1:1 | IEEE 802,3 |
| Verpacken | Vorsprungs-Richtung | Montage-Art | Kontaktoberfläche |
| Spule, Karton | -- | SMT/SMD | -- |
| Stiftzahl | Abschirmung | Isolierungs-Spannung | LED-Farbe |
| 24 Stifte | -- | Vrms 1500 | --- |
Elektrische Spezifikation @25℃
Verlust 1.Insertion (DB maximal):
0.3-1MHz: -1,1 1-65MHz: -0,8
65-100MHz: -1,0 100-125MHz: -1,2
Verlust 2.Return (minimales OHM @100 DBs):
0.5-40MHz: -18
40-100MHz: -12-20LOG (f/80MHz)
3.Crosstalk (DB-Minute):
0.3-100MHz: -33-20LOG (f/100MHz)
4.CM ZU CM REJ:
0.3-100MHz: -30dB Minute
5.CM ZU DM REJ:
0.3-100MHz: -35dB Minute
Verhältnis 6.Turns:
PRI: SEC= 1CT: 1CT ±2%P7.Inductance (100KHz/0.1V@11mA): Minute 350uH
Linie Strom DC-8.Balanced:
600mA maximales @ 57VDC ununterbrochen
9.Hipot: 1500Vrms/0.5mA
Temperatur 10.Operating: -40℃~+85℃.
ANMERKUNGEN:
Module des Transformator-1.Gigabit mit Energie über Ethernet-Wahl
speciffcation 2.Meets IEEE 802,3/af
der Teil 3.For RoHS addieren Suffix NL
Höchstlötmittel 4.RoHS " NL“, das 260℃%%P5℃ veranschlagt.
5,100% elektrische Prüfung
| TG1G-S012NZRL sondern getrenntes Gigabit SMD Transformator-TG1G-S012NZRL Hafen aus | |||
|---|---|---|---|
| TG1G-S001NZRL | TG05-2004NARL | FD02-104G1RL | TD01-0756KRL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TG1G-E010NZRL |
| TG1G-S012NZRL | TG1G-S012NZRL | FD22-104G1RL | TG1G-S001NZRL |
| TG88-S020NXRL | TG1G-S001NZRL | TG1G-E010NZRL | TG1G-S012NZRL |
| TG89-S020NXRL | LG01-0346N1LF | TG1G-S012NZRL | TG1G-E010NZRL |
| TG1G-S012NZRL | TG1G-S010NZRL | LP6062ANL | TG1G-S012NZRL |
| TG1G-S010NZRL | TG1G-S012NZRL | TG110-S050P2RL | TG1G-S012NZRL |
| TG1G-S001NZRL | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| LP6062ANL | LG01-0856N1LF | TG110-S055P2RL | TG1G-S012NZRL |
| TG1G-S012NZRL | LG01-1006N1LF | TG1G-S010NZRL | LG01-0346N1LF |
| TG1G-E001NZRL | TG1G-S001NZRL | TG110-S055J2RL | LD01-0166F4LF |
| TG1G-S012NZRL | TG1G-E010NZRL | TG1G-E001NZRL | TG42-1406P1RL |
| TG1G-S012NZRL | TG1G-S012NZRL | TG1G-S010NZRL | TG1G-S012NZRL |
| TG1G-E001NZRL | TG1G-S010NZRL | TG1G-S012NZRL | TG62-1006P1RL |
| TG1G-S012NZRL | TG1G-E001NZRL | TG1G-E010NZRL | TG1G-S012NZRL |
TG1G-S012NZRL sondern getrenntes Gigabit SMD Transformator-TG1G-S012NZRL Hafen aus
