Produktdetails:
Zahlung und Versand AGB:
|
| Kein Einzelteil: | TG1G-S012NZRL | Kategorie: | Transformator des Gigabit-Rj45 |
|---|---|---|---|
| Drehungs-Verhältnis: | 1CT: 1CT | Montage: | Oberflächenmontage |
| Größe/Maß: | 17.7mm L x 15.8mm W | Höhe - gesetzt (maximal): | 6.6mm |
| Alter PN: | TG1G-S012NZRL | Masse PN: | LP6062ANL |
| Archivi-disponibili: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Höhepunkt: | Magnetics 10/100Base-T,Ethernet-Transformator |
||
| TG1G-S012NZRL => LP6062ANL | Drehung 1CT: 1CT | Gigabit-getrennter Transformator | Basis-t 1000 SMT |
Getrennter Transformator Gigabit Ethernets
IEEE802.3ab/af konform
UL/EN60950 erkannt
100% elektrische Prüfung
Hallo-Topf 1500Vrms
Patentierter offener Rahmen-Bau

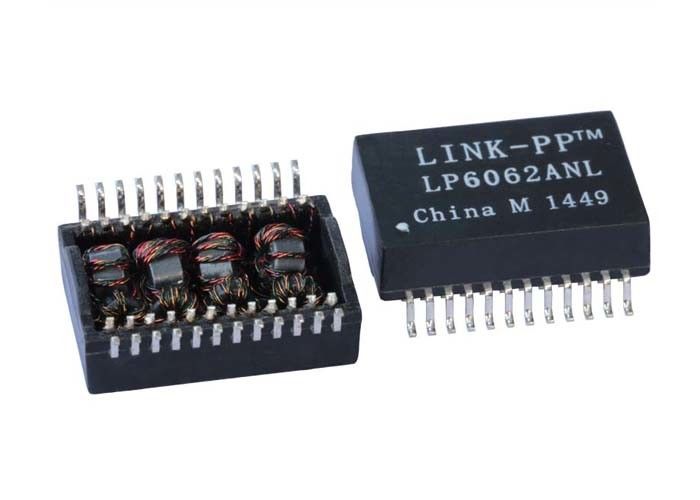

Transformator des Halo-TG1G-S012NZRL
LINK-PP LP6062ANL Kreuz
☛ Designer und Hersteller für 18 Jahre.
☛ 2500 Arbeiten, 4 Anlagen
☛ bestimmt Durchlauf-PlattfischNetzwerkanalysator
☛ Vorrat oder 4 Wochen.
☛ flexibler Entwurf entsprechend den erforderlichen Informationen der Kunden ohne irgendeine exral Gebühr.
| Zahl von Häfen | Anwendungen | Drehungs-Verhältnis | Energie über Ethernet |
| Einzelnes GE | Ethernet 1G | 1:1 | IEEE 802.3/IEEE 802.3af |
| Verpacken | Vorsprungs-Richtung | Montage-Art | Kontaktoberfläche |
| Spule, Karton | -- | SMT/SMD | -- |
| Stiftzahl | Abschirmung | Isolierungs-Spannung | LED-Farbe |
| 24 Stifte | -- | Vrms 1500 | --- |
Elektrische Spezifikation @25℃
Verlust 1.Insertion (DB maximal):
0.3-1MHz: -1,1 1-65MHz: -0,8
65-100MHz: -1,0 100-125MHz: -1,2
Verlust 2.Return (minimales OHM @100 DBs):
0.5-40MHz: -18
40-100MHz: -12-20LOG (f/80MHz)
3.Crosstalk (DB-Minute):
0.3-100MHz: -33-20LOG (f/100MHz)
4.CM ZU CM REJ:
0.3-100MHz: -30dB Minute
5.CM ZU DM REJ:
0.3-100MHz: -35dB Minute
Verhältnis 6.Turns:
PRI: SEC= 1CT: 1CT ±2%P7.Inductance (100KHz/0.1V@11mA): Minute 350uH
Linie Strom DC-8.Balanced:
350mA maximales @ 57VDC ununterbrochen
9.Hipot: 1500Vrms/0.5mA
Temperatur 10.Operating: -40℃~+85℃.
ANMERKUNGEN:
Module des Transformator-1.Gigabit mit Energie über Ethernet-Wahl
speciffcation 2.Meets IEEE 802.3af
der Teil 3.For RoHS addieren Suffix NL
Höchstlötmittel 4.RoHS " NL“, das 260℃%%P5℃ veranschlagt.
| TG1G-S012NZRL SMD Transformator LP6062ANL sondern Hafen 24Pins Gigabit Ethernet aus | |||
|---|---|---|---|
