Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: H1263NL/HX2019NLT
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Specification-1: |
H1263NL |
Specification-2: |
HX2019NL |
Ethernet: |
10/100 schnell |
poe: |
350mA |
Port: |
Single |
HiPot: |
1500 |
P3: |
HX2019NLT |
Gleichwertiger PN: |
LP2019ANL |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specification-1: |
H1263NL |
Specification-2: |
HX2019NL |
Ethernet: |
10/100 schnell |
poe: |
350mA |
Port: |
Single |
HiPot: |
1500 |
P3: |
HX2019NLT |
Gleichwertiger PN: |
LP2019ANL |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

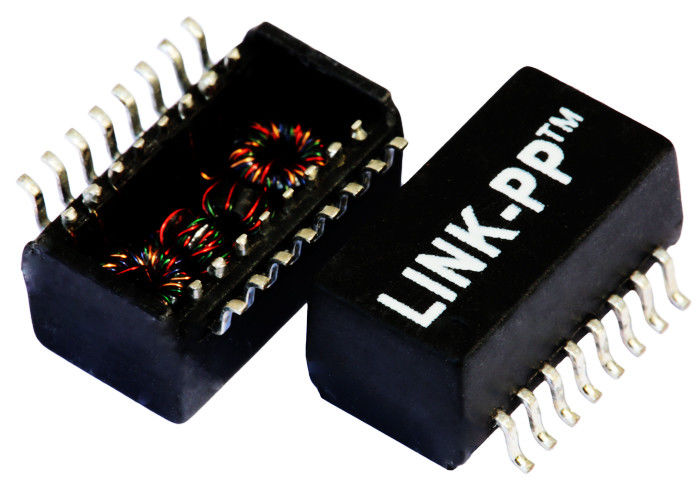

MAGNETICS HX2019NLT SMTs 10/100BASE-TX HX2019NL VoIP PoE 1:1 H1263NL-SÜNDE 100P
Transformator Lan-1.1Port
2.ColiStructure: Toroidal
Transformator 3.100base-t
4.SMD, 16pins
Rückfluttemperatur der Spitze 5.RoHS, die 245°C°° veranschlagt
konforme Leistung 6.IEEE 802.3af/ANSI X3.263
7.Designed für IPtelefon- oder -schalteranwendungen
10/100Base-TX VoIP Magnetics Module u. ENERGIE über ETHERNET (PoE)
Elektrische Spezifikationen (25)
Verhältnis 1.Turns:
TX=1CT: 1CT RX=1CT: 1CT
Verlust 2.Insertion:
0.1-100MHz: - 1.0dB MAX
Verlust 3.Return:
0.1-30MHz: - MINUTE 18dB
30-60MHz: -13dB MINUTE
60-80MHz: - MINUTE 12dB
4.Crosstalk:
0.1-100MHz: - MINUTE 35dB
5.DCMR:
30MHz: - MINUTE 42dB
60MHz: - MINUTE 36dB
100MHz: - MINUTE 33dB
6.CMRR:
1-100MHz: -40dB ART
7.L: 1-3,6-8:
350uH MINUTE 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0,9 OHM MAX
9.LK:
1-3 (Bindung: 16+14): 0.5uH MAX 100KHz 0.1V
6-8 (Bindung: 11+9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28pF MAX 100KHz 0.1V
(6-8), (11-9): 28pF MAX 100KHz 0.1V
Spannung 11.Isolation: 1500Vrms
Temperatur 12.Operating: -40℃~+85℃.
Anwendungen:
Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem
| MAGNETICS HX2019NLT SMTs 10/100BASE-TX HX2019NL VoIP PoE 1:1 H1263NL-SÜNDE 100P | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
