Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: LP6096ANL
Dokument: LP6096ANL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$0.8
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Spezifikation: |
LP6096ANL |
Transformatortyp: |
Poe+ Gigabit Ethernet |
Dimension: |
17,53 mm L x 16,10 mm B x 5,840 mm H |
Dateien: |
PDF/3D/ISG/Stp/Step/Datenblatt |
Datenrate: |
1000base-t |
Anzahl der Kanäle/Häfen: |
einzel |
PoE: |
PoE+ |
Montageart: |
smt |
Kurvenverhältnis: |
1:1 |
Betriebstemperaturbereich: |
-40°C bis +85°C |
Spezifikation: |
LP6096ANL |
Transformatortyp: |
Poe+ Gigabit Ethernet |
Dimension: |
17,53 mm L x 16,10 mm B x 5,840 mm H |
Dateien: |
PDF/3D/ISG/Stp/Step/Datenblatt |
Datenrate: |
1000base-t |
Anzahl der Kanäle/Häfen: |
einzel |
PoE: |
PoE+ |
Montageart: |
smt |
Kurvenverhältnis: |
1:1 |
Betriebstemperaturbereich: |
-40°C bis +85°C |
| Kreuz | LP6096ANL | HX6096NL | H6098FNL | H6015NL | H6096NL | H6098NL |

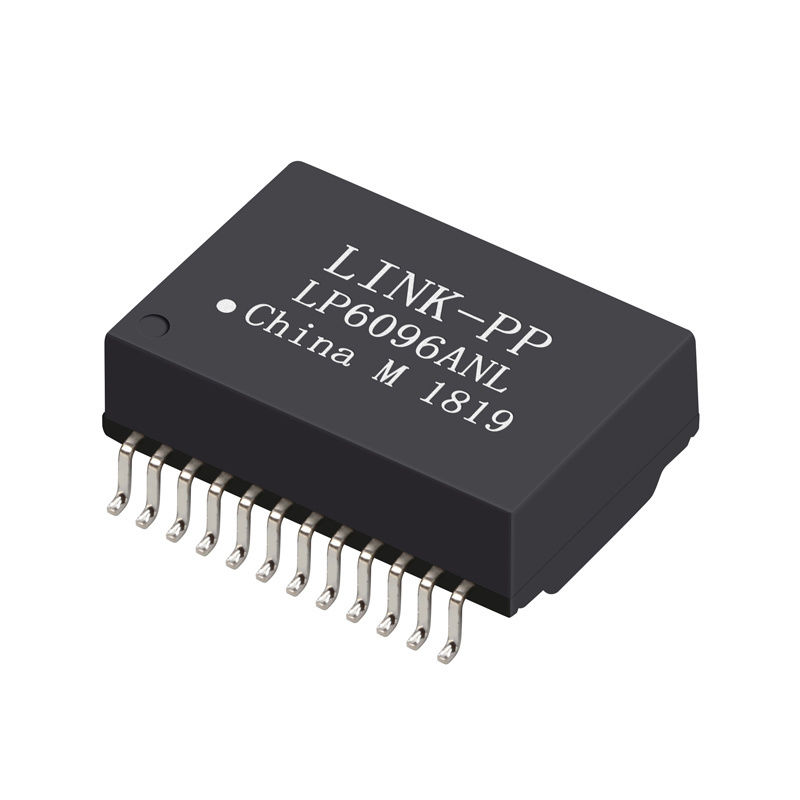

LP6096ANList eine hohe ZuverlässigkeitGigabit-Ethernet-LAN-Transformerfür10/100/1000Base-T-Ethernet-Anwendungen.
Dieser Ein-Port-Transformator verfügt11:1 Drehverhältnis für Sender und Empfänger, einBauwerk mit offenem Rahmen, und StützpunktePoE+-Netzwerkumgebungen.
MitOberflächenverpackungen, bei längerer Temperaturbetrieb von-40°C bis +85°C, und automatische MDI/MDI-X-Kompatibilität, LP6096ANL ist ideal für Unternehmensnetzwerke, industrielle Ethernet und Hochleistungskommunikationsgeräte.
| Parameter | Spezifikation |
|---|---|
| LINK-PP-Teilnummer | LP6096ANL |
| Typ des Transformators | LAN-Transformator |
| Status des Teils | Aktiv |
| Anwendung | Ethernet (PoE+) |
| Anzahl der Häfen | Einziger Hafen |
| Geschwindigkeit | 10/100/1000Base-T |
| Bauwesen | Öffnen Sie den Rahmen |
| Typ der Montage | Oberflächenbefestigung |
| Paket | Band und Rolle |
| Anzahl der Nadeln | 24 Stifte |
| Kerne pro Hafen | 8 |
| Automatische MDI/MDI-X | - Ja, das ist es. |
| Betriebstemperatur | -40°C bis +85°C |
| Artikel | Spezifikation |
|---|---|
| Drehverhältnisse | Pri:Sec = 1CT:1CT |
| OCL | 350 μH Min @ 8mA Gleichstromverzerrung220μH Max @ 18mA Gleichstromverzerrung |
| Einfügungsverlust (dB Max) | 0.1MHz: -1.21 125MHz: -2.0 |
| Rücklaufverlust (dB Min) | 1°40 MHz: -1640°100 MHz: -10 |
| Überspannung (dB Min) | 30 MHz: -4360 MHz: -37100 MHz: -33 |
| CMRR (dB Min) | 30 MHz: -30200 MHz: -15 |
| DCR-Saldo | 1Ω ± 0,05Ω |
| Gleichstrom der Gleichstromleitung | 720mA Max @ 57VDC kontinuierlich |
| Hypotische | 1500 Vrms |
| Betriebstemperatur | -40 °C ~ +85 °C |
Diese Konfiguration vereinfacht die PCB-Produktion in hohem Volumen und gewährleistet eine gleichbleibende Lötsicherheit.
Unterstützt 10Mbps, 100Mbps und 1000Mbps (Gigabit Ethernet).
Ja, der Transformator ist für Ethernet-Schnittstellen mit PoE+-Umgebungen ausgelegt.
Ja, sein Betriebsbereich von -40°C bis +85°C macht ihn für industrielle Anwendungen geeignet.
