Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO

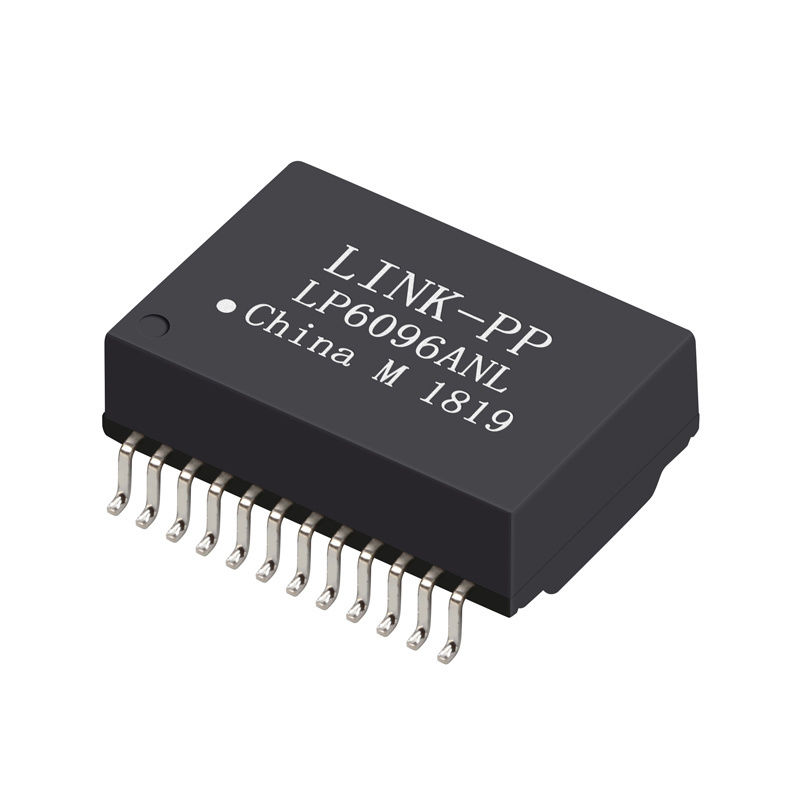

Modellnummer: LP6096ANL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Spezifikation: |
LP6096ANL |
Transformatortyp: |
Poe+ Gigabit Ethernet |
Kurvenverhältnis: |
1: 1 Sender, 1: 1 Empfänger |
Montagetyp: |
Oberflächenhalterung |
Größe / Dimension: |
17.53mm L x 16.10mm W |
Höhe - Sitzplatz (maximal): |
50,840 mm |
Dateien: |
PDF/3D/ISG/STP/STEP/STAUSHEET |
Temperatur: |
-40°C bis +85°C |
Spezifikation: |
LP6096ANL |
Transformatortyp: |
Poe+ Gigabit Ethernet |
Kurvenverhältnis: |
1: 1 Sender, 1: 1 Empfänger |
Montagetyp: |
Oberflächenhalterung |
Größe / Dimension: |
17.53mm L x 16.10mm W |
Höhe - Sitzplatz (maximal): |
50,840 mm |
Dateien: |
PDF/3D/ISG/STP/STEP/STAUSHEET |
Temperatur: |
-40°C bis +85°C |
| Kreuz | LP6096ANL | HX6096NL | H6098FNL | H6015NL | H6096NL | H6098NL |
DieLP6096ANList ein hochleistungsfähiger Gigabit-Ethernet-Magnettransformator mit einem einzigen Port, der für1000BASE-T PoE+Es wurde entwickelt, um zuverlässigen Datendurchsatz, Leistung über Ethernet-Kompatibilität und einen kompakten Oberflächenformfaktor zu liefern, und ist ideal für moderne Netzwerkprodukte wie PoE-Switches,Router, eingebettete IoT-Geräte und industrielle Ethernet-Systeme.
| Artikel | Spezifikation |
|---|---|
| Drehverhältnisse | Pri:Sec = 1CT:1CT |
| OCL | 350μH Min @ 8mA Gleichstromverzerrung220μH Max @ 18mA Gleichstromverzerrung |
| Einfügungsverlust (dB Max) | 0.1MHz: -1.21 125MHz: -2.0 |
| Rücklaufverlust (dB Min) | 1°40 MHz: -1640°100 MHz: -10 |
| Überspannung (dB Min) | 30 MHz: -4360 MHz: -37100 MHz: -33 |
| CMRR (dB Min) | 30 MHz: -30200 MHz: -15 |
| DCR-Saldo | 1Ω ± 0,05Ω |
| Gleichstrom der Gleichstromleitung | 720mA Max @ 57VDC kontinuierlich |
| Hypotische | 1500 Vrms |
| Betriebstemperatur | -40 °C ~ +85 °C |
Schematisch
