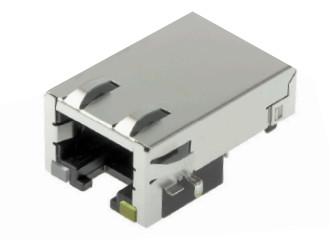

1840437-1 Mittelflächen-Gigabit-RJ45-Anschluss mit LED-Schirm

1840437-1 MagJacks (ICMs) ist eine magnetische 1x1-Gigabit-1000BASE-T-RJ45-Buchse mit flachem, versetztem Design, Tab-Down-Port-Konfiguration, LED-Anzeige, EMI-Laschen und RoHS-Konformität.

Merkmale von 1840437-1 RJ45 mit Magnetik

Der1840437-1 MagJacksist ein1x1 Gigabit MagJack (ICM)auf Zuverlässigkeit ausgelegt1000BASE-T-EthernetKonnektivität in kompakten Netzwerk- und Kommunikationsgeräten. Mit einemFlache, versetzte Struktur,Tab-Down-Portkonfiguration, Undintegrierte LED-AnzeigenDieser MagJack ist ideal für Anwendungen, die eine stabile Signalleistung, ein platzsparendes PCB-Layout und eine klare Sichtbarkeit des Verbindungs-/Aktivitätsstatus erfordern.

Entwickelt für moderne Board-Designs1840437-1vereint Magnet- und RJ45-Steckerfunktionen in einer integrierten Lösung. Es beinhaltet auchEMI-Registerkartenfür einen verbesserten Lärmschutz, aDurchsteckmontageDesign für starke mechanische Retention undRoHS-Konformitätfür eine umweltbewusste Produktion.

Der1840437-1 MagJacksDas Produkt basiert auf einem praktischen Funktionssatz für das Ethernet-Design auf Platinenebene:

• Gigabit-Leistung:Vollständig optimiert für 1000BASE-T-Netzwerke und gewährleistet eine Hochgeschwindigkeits-Datenübertragung ohne Paketverlust.
• Platzsparendes Design:Die Mid-Plane/Offset-Low-Profile-Struktur ist speziell für schlanke Geräte und kompakte Gehäuse konzipiert.
• Überlegene Abschirmung:Ausgestattet mit integrierten EMI-Laschen für hervorragende Rauschunterdrückung und Signalisolierung.
• Integrierte Diagnostik:Integrierte 3-W-OG/Y-LEDs (Orange/Grün, Gelb) sorgen für sofortige, klare Netzwerkaktivität und Verbindungsstatus.
• Branchenkonform:100 % RoHS-konform, erfüllt globale Umwelt- und Herstellungsstandards.

Spezifikationen des Mid-Plane RJ45-Steckers

1840437-1 Zeichnung:

1. 1840437-1 Zeichnung – Mechanisch

2. 1840437-1 Zeichnung – Schema

3. 1840437-1 Zeichnung – EMPFOHLENES PCB-LAYOUT

Materialien des 1840437-1 Mid-Plane RJ45-Steckers:

1. Gehäuse:Hochtemperatur-Nylon (FR2G30BL), Schwarz, Entflammbarkeitsklasse UL 94V-0
2. Schild:Messing, 0,20 mm dick, vorplattiert mit mindestens 0,76 µm halbhellem Nickel; Der Pfosten ist an den Erdungsstiften mit 2,54 µm Min. Sac-Lötmittel getaucht.
3. Kontakt:Phosphorbronze, 0,25 mm dick, mit insgesamt mindestens 27 µm Nickel-Unterplatte und selektiver mindestens 27 µm Vergoldung an der Verbindungsschnittstelle
4. Lötfahne:0,25 mm dick, Phosphorbronze, mindestens 1,27 µm Gesamtnickel-Unterplatte, mindestens 3 µm mattes Weißblech.
5. LED:Diffusionslinse aus Epoxidharz, quadratische 0,50-mm-Drahtrahmenleitungen aus Kohlenstoffstahl, vorplattiert mit mindestens 2,03 µm Silber, mindestens 1,02 µm Nickel-Unterplatte, mindestens 1,02 µm Kupfer-Unterplatte; Pfosten plattiert mit 2,54 µm mattem Zinn.

Anwendungen des Gigabit-RJ45-Steckers

Aufgrund seiner kompakten Stellfläche und robusten Gigabit-Fähigkeiten ist der 1840437-1 MagJack bei Ingenieuren, die Folgendes entwickeln, sehr gefragt:

• Netzwerk-Switches und Router mit schlankem Profil
• Industrie-PCs und Single Board Computer (SBCs)
• Telekommunikations- und Netzwerkausrüstung
• Set-Top-Boxen und Smart Home Hubs
• IoT-Gateways und eingebettete Systeme
