Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: 1840028-1
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/60K
Preis: $0.11-$24
Verpackung Informationen: BEHÄLTER
Lieferzeit: Stock
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 180K/Month
Teilnummer: |
1840028-1 / 1840026-1 |
Anzahl der Häfen: |
1X1 und 2 USB A |
Connector Type: |

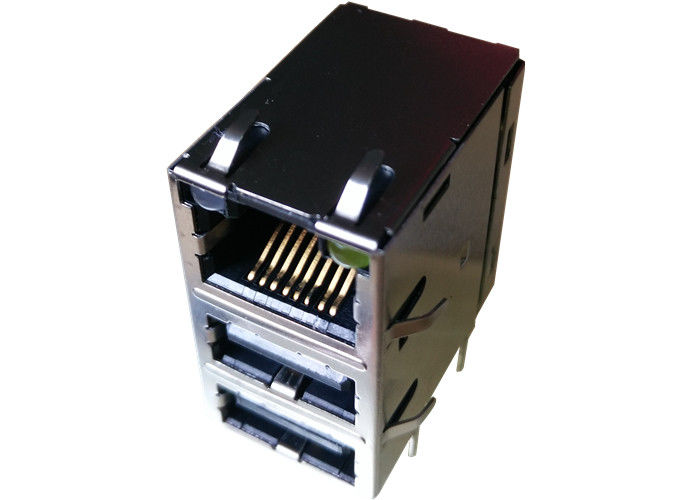

RJ45-USB-Anschlusskombination |
Anwendungen: |
10/100Base-T |
Art der Montage: |
Durch den Berg Hole |
Orientierung: |
90 ̊ Winkel (rechts) |
Kündigung: |
Lötmittel |
EMS-VORSPRÜNGE: |
Geschützt durch EMI-Finger |
Teilnummer: |
1840028-1 / 1840026-1 |
Anzahl der Häfen: |
1X1 und 2 USB A |
Connector Type: |
RJ45-USB-Anschlusskombination |
Anwendungen: |
10/100Base-T |
Art der Montage: |
Durch den Berg Hole |
Orientierung: |
90 ̊ Winkel (rechts) |
Kündigung: |
Lötmittel |
EMS-VORSPRÜNGE: |
Geschützt durch EMI-Finger |
| Kategorie | Spezifikation |
|---|---|
| Anzahl der Anschlüsse | 1×1 RJ45 + 2× USB A |
| Ethernet-Geschwindigkeit | 10/100BASE-T |
| Impedanz | 100 Ω |
| Übersetzungsverhältnis (Chip: Kabel) | TX = 1:1, RX = 1:1 |
| Offene-Schaltung-Induktivität (OCL) | 350 µH Min. bei 100 kHz, 0,1 Vrms, 8 mA DC-Vorspannung (0°C bis 70°C) |
| Einfügedämpfung (IL) | 1,1 dB Max. von 0,5 MHz bis 100 MHz |
| Rückflussdämpfung (RL) | ≥ 18 dB von 0,5 MHz bis 30 MHz ≥ [18–20·log(f/30)] dB von 30,1 MHz bis 60 MHz ≥ 12 dB von 60,1 MHz bis 80 MHz |
| Übersprechdämpfung | ≥ 35 dB von 5 MHz bis 40 MHz ≥ [33–20·log(f/50)] dB von 40,1 MHz bis 100 MHz |
| Gleichtaktunterdrückung (CMRR) | ≥ 30 dB von 0,5 MHz bis 100 MHz |
| Isolationsspannung | Entspricht dem IEEE 802.3 Standard |
| Anschlusskonfiguration | Tab Up RJ45 mit USB |
| Höhenprofil | Standard |
| LED-Anzeige | Ja (Grün/Orange) |
| EMI-Laschen | Ja |
| Montageart | Durchsteckmontage |
| Betriebstemperatur | 0°C bis +70°C |
| RoHS-Konformität | Ja |
Material: Phosphorbronze, 0,30 mm Dicke
Beschichtung: 1,27 μm Min. Gesamt-Nickel-Unterlage
Kontaktbereich: Selektive Goldbeschichtung (Dicke gemäß Spezifikation)
Lötanschlüsse: 2,54 μm Min. mattes Zinn und/oder SAC-Lot
2,03 μm Min. Silber über
1,02 μm Min. Nickel-Unterlage über
1,02 μm Kupferbasis
Nachgetaucht mit: 2,54 μm Min. mattes Zinn und/oder SAC-Lot oder Reinzinn
