Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: ISO9001,SGS,UL,CE,REACH
Modellnummer: 0826-1D2T-23/0826-1D2T-23-F
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.11-$12
Verpackung Informationen: BEHÄLTER
Lieferzeit: Ungefähr 1-2 Tage
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 208K/Month
Teilenummer: |
0826-1D2T-23 / 0826-1D2T-23-F |
Anschlusstyp: |
RJ45 multi Port-Jack |
Anzahl der Ports: |
1x2 Dual Port |
Anwendungen: |
10/100/1000 Basist |
Montagetyp: |
Durch Loch |
Orientierung: |
90 ～ Winkel (rechts) |
Beendigung: |
Lot |
Abschirmung: |
Schirmed, Emi Finger |
Teilenummer: |
0826-1D2T-23 / 0826-1D2T-23-F |
Anschlusstyp: |
RJ45 multi Port-Jack |
Anzahl der Ports: |
1x2 Dual Port |
Anwendungen: |
10/100/1000 Basist |
Montagetyp: |
Durch Loch |
Orientierung: |
90 ～ Winkel (rechts) |
Beendigung: |
Lot |
Abschirmung: |
Schirmed, Emi Finger |

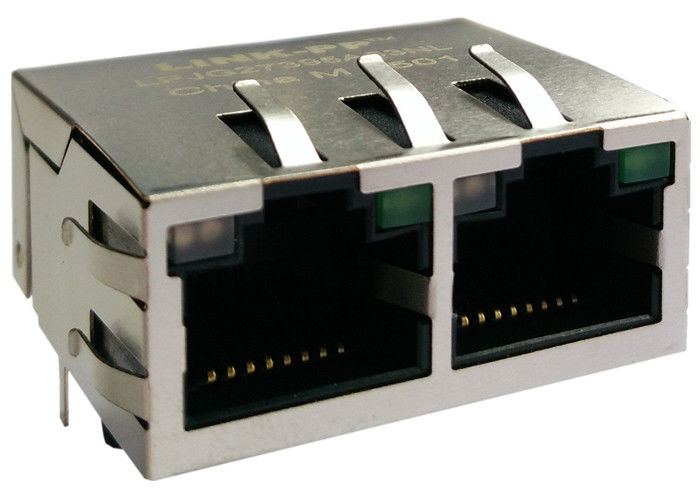

| 0826-1D2T-23/0826-1D2T-23-F | Dual Port Rj45 | 1x2 Gigabit Magjack | 10/100/1000 Dual Rj45-Buchse |
Design-Modell: [203218]
• 0826-1D2T-23-F MOD JACK MJIM 8C10T / Rj45 Dual Port Buchse
• 1x2 Rj45 ConnecTor / Duad Rj45 Buchse 0826-1D2T-23-F
• Rj45 Multi-ConnecTor / 1 x 2 Rj45 Shielded 0826-1D2T-23-F
• 1x2 Lan Rj45 / 1x10/100/1000Base-Tx Fast Ethernet Rj45
• Rj45 1x / 1xRj45 1GB 0826-1D2T-23-F
• Rj45 1x2 Ethernet-Anschluss
• Dual Rj45-Anschluss mit LED 0826-1D2T-23-F
• Connecteur Multiple Ethernet 0826-1D2T-23-F
• 1 x 2 Rj45 Lan-Buchse für Lan-Einsatz
• Betriebstemperatur 0° bis +70° C
• Lagertemperatur -40° bis +85° C
• Integriertes Design spart wertvollen Platinenplatz
• Minimale Durchbruchspannung zwischen den Wicklungen von 1500 Vrms
• Anpassungsfähiges, modulares Design bietet höhere Zuverlässigkeit
• Reduzierte Pin-Anzahl für verbessertes Übersprechen und optimales Leiterbahn-Routing
• Massenproduktionsteil [LPJXXXXNL]
MAG.REVERSE LATCH ,
LED optional ; EMI-Finger optional.
MAGNETISCHE SPEZIFIKATIONEN BEI 25˚C
WINDUNGSVERHÄLTNIS: 1CT:1CT ±3%
OCL(100 kHz, 0,1 V, 8 mA) 350 µH MIN
EINFÜGEDÄMPFUNG:
1-100 MHz -1,1 dB MAX
RÜCKFLUSSVERLUST:
1-40 MHz -18 dB MIN
60 MHz -14 dB MIN
80 MHz -12 dB MIN
100 MHz -10 dB MIN
ÜBERSPRECHEN (1-100 MHz) -40 dB MIN
CMR (1-100 MHz) -40 dB TYP
ISOLATION 1500 Vrms
MATERIALIEN UND AUSFÜHRUNG
GEHÄUSE: GLASFASERVERSTÄRKTES POLYESTER UL 94 V-0 SCHWARZ
ABSCHIRMUNG: Cu-LEGIERUNG, BESCHICHTET MIT Ni
KONTAKTE: PHOSPHORBRONZE
KONTAKTAUSFÜHRUNG: Au, 0,8 µm [30 µin]/6u/15U/30U/50U optional
ANSCHLUSSAUSFÜHRUNG: Sn
MECHANISCHE EIGENSCHAFTEN
HALTBARKEIT: 1000 STECKZYKLEN
ELEKTRISCHE EIGENSCHAFTEN
KONTAKTWIDERSTAND: 30 MILLIOHM MAX
BETRIEBSTEMPERATUR: 0˚C BIS 70˚C
HIPOT:
1500Vrms MIN oder mehr
Entwickelt zur Unterstützung von Anwendungen wie ADSL-Modems, LAN-on-Motherboard. Netzwerk- und Kommunikationsgeräte wie HUB, PC-Karte, Switch, Router, PC-Mainboard, SDH, PDH, IP-Telefon, xDSL-Modem,Callcenter-Lösungen, Komplexe Set-Top-Boxen , VOIP-Gateway-Setup, Border Gateway Protocol, Fast-Ethernet-Switch ...
0826-1D2T-23 / 0826-1D2T-23-F 1x2 Gigabit Magjack
18 Jahre Produktionserfahrung,
2600 Mitarbeiter,
100% Test
Flexible Lieferzeit
