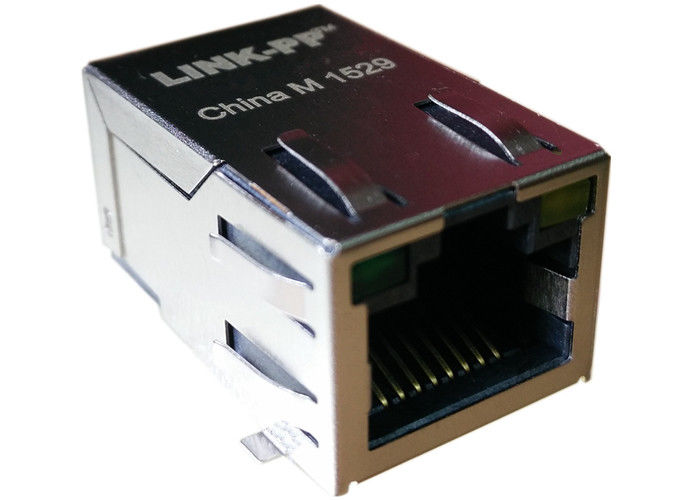

48074-9001 modularer Jack-Oberflächen-Berg 10/100 integrierter Magnetics und LED, 8/8

48074-9001 modularer Jack-Oberflächen-Berg 10/100 integrierter Magnetics und LED, 8/8

Entwerfen des Modells: 【48074-9001】

Verbindungsstück des ♦ Oberflächen-Berg-Rj45/SMT FASTJack 48074-9001
♦ SMD Rj45 Verbindungsstück/SMT Jack/SMT Rj45 Jack/SMT MAGJack 48074-9001
Vertikale ♦ SMTs Rj45/Verbindungsstück modularer Jack/Rj45 SMT/SMT Rj45 SMTs
♦ Rj45 Verbindungsstück SMD/Verbindungsstück SMTs Rj45/SMD POE Rj45

♦ Oberfläche Berg/AutoMDIX kompatibel
♦ optionale kompatible Entwürfe PoE/optionales Stiftheraus
♦ industriekompatibler Verbindungsstückabdruck/optimale Leistung
♦ kosteneffektiv
♦ konformes RoHS und Führunganschluß zerteilt verfügbares

   Massenproduktions-Modell: 【】

MAG.REVERSE-KLINKE,

LED optional; EMS-Finger optional.

1. Produkt-Art Eigenschaften:
  1) Produkt-Art: Verbindungsstück-Frau
  2) Jack-Art = RJ45 zum Ethernet
  3) Profil = Standard oder Zurückhaltung
  4) PWB-Montage-Orientierung = Eintritt des Seiten-Eintritts-(rechtwinkliges) /Top (vertikal)
2. mechanisches Zubehör:
  1) Jack-Konfiguration = 1 x 1
3. elektrische Eigenschaften:
  1) abgeschirmt oder Unshielded
4. Beendigungs-in Verbindung stehende Eigenschaften:
  1) EMS-Finger - mit oder ohne
  2) Beendigungs-Methode = lötend
5. Körper-in Verbindung stehende Eigenschaften:
  1) Hafen-Konfiguration = einzeln/multi/gestapelt
  2) EMS-Finger - Spitze und Seiten = mit außen
  3) Klinken-Orientierung = Standard - verriegeln Sie nach unten
  4) PWB-Schwanzlänge
6. Kontakt-in Verbindung stehende Eigenschaften:
  1) vorbelastet = ja
  2) Anschlussart-Art = durch Loch-/Oberflächen-Berg
7. Unterkunft von in Verbindung stehenden Eigenschaften:
  1) Verbindungsstück-Art = Jack
8. Industriestandards:
  1) RoHS-/ELVbefolgung = RoHS konform, ELV konform
  2) bleifreies Lötmittel-Prozess- = Wellenlötmittel fähig zu 240°C,
      Wellenlötmittel fähig zu 260°C, Wellenlötmittel fähig zu 265°C
      Rückflut-Lötmittel fähig zu 245°C
  3) war RoHS-/ELVbefolgungs-Geschichte = immer konformes RoHS
9. Identifizierungs-Markierung:
  1) linke LED-Farbe (Position #1) = Grün
  2) rechte LED-Farbe (Position #2) = Gelb
10. Bedingungen für Verwendung:
  1) trifft auf = Leiterplatte zu
  2) Umweltbedingungen = Büro/Voraussetzungen
  3) Betriebstemperatur (°C) = 0 - 70/-40 - +85
11.Hipot:
     MINUTE 1500Vrms
12.Power über Ethernet: Mit oder ohne
