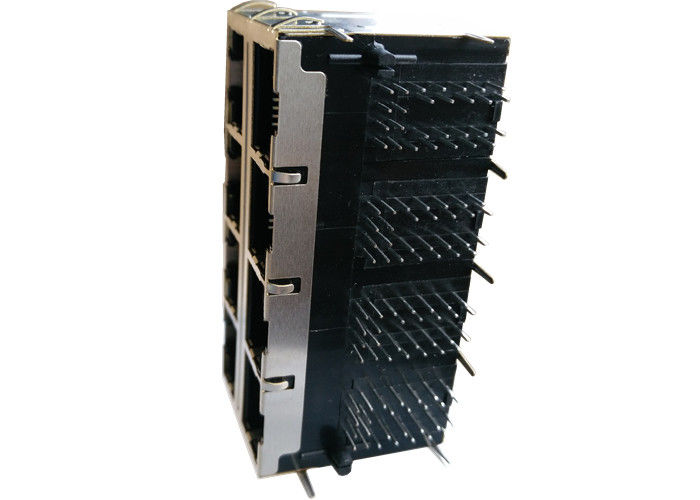

Rj45 stapelte Gigabit 2x4 Molex Rj45 ModJack 85727-1016 der Verbindungsstück-85727-1014

Rj45 stapelte Gigabit 2x4 Molex Rj45 ModJack 85727-1013 der Verbindungsstück-85727-1012

♦ bestimmt für Netzwerkschnittstellekartenanwendung.
♦ entwarf, IEEE802.3u-Bedingung zu erfüllen.
♦ verfügbar in allen Drehungsverhältnissen verwendet durch LAN ICmanufactures.
♦ Knotenvermittlungsstellenhähne verfügbar für zusätzliches EMIreduction.
♦ einfachste magnetische Komponente, zum von androute auf PWB zu setzen.
♦ Conserves PWB-Raum herabsetzend.

 Massenproduktions-Modell: 【LPJGXXXNL】

MAG.REVERSE-KLINKE,

LED optional; EMS-Finger optional.

Beschreibung

1. Produkt-Art Eigenschaften:

  1) Produkt-Art = Verbindungsstück
  2) Jack-Art = RJ45
  3) Profil = Standard
  4) PWB-Montage-Orientierung = Eintritt des Seiten-Eintritts-(rechtwinkliges) /Top (vertikal)

2. Mechanisches Zubehör:
  1) Jack-Konfiguration = 1 x 1

3. Elektrische Eigenschaften:
  1) abgeschirmt = ja

4. Beendigungs-in Verbindung stehende Eigenschaften:
  1) EMS-Finger - Unterseite = außen
  2) Beendigungs-Methode = Lötmittel

5. Körper-in Verbindung stehende Eigenschaften:
  1) sondern Hafen-Konfiguration =/multi aus
  2) EMS-Finger - Spitze und Seiten = mit außen
  3) Klinken-Orientierung = Standard - verriegeln Sie nach unten
  4) PWB-Schwanzlänge

6. Kontakt-in Verbindung stehende Eigenschaften:
  1) vorbelastet = ja
  2) Anschlussart-Art = durch Loch-/Oberflächen-Berg

7. Unterkunft von in Verbindung stehenden Eigenschaften:
  1) Verbindungsstück-Art = Jack

8. Industriestandards:
  1) RoHS-/ELVbefolgung = RoHS konform, ELV konform
  2) bleifreies Lötmittel-Prozess- = Wellenlötmittel fähig zu 240°C,

      Wellenlötmittel fähig zu 260°C, Wellenlötmittel fähig zu 265°C

      Rückflut-Löten optional;
  3) war RoHS-/ELVbefolgungs-Geschichte = immer konformes RoHS

9. Identifizierungs-Markierung:
  1) linke LED-Farbe (Position #1) = Grün - 250-Ohm-Widerstand
  2) rechte LED-Farbe (Position #2) = Grün - 250-Ohm-Widerstand

10. Bedingungen für Verwendung:
  1) trifft auf = Leiterplatte zu
  2) Umweltbedingungen = Büro/Voraussetzungen
  3) Betriebstemperatur (°C) = 0 - 70/-40 - +85

11.Hipot:

     MINUTE 1500Vrms

Anwendungen für Terminalbenutzer

♦ entwarf zu den Umfeldaufgaben, wie ADSL-Modem, LAN-auf-Motherboard. Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem, Call-Center-Lösungen, komplexe gesetzte Spitzenkästen, VOIP-Zugangseinrichtung, Border Gateway Protocol, schneller Ethernet-Schalter…
