Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: RT-TGMAGL-R1S488F23C01
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000
Preis: Supportive
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4600K.PCS/Month
Teilenummer: |
RT-TGMAGL-R1S488F23C01 |
Massenproduktion: |
LPJ4248ABNL |
Anschlusstyp: |
RJ45 |
Anwendungen: |
10/100 Basis-t |
Montage-Art: |
Durch Loch |
Orientierung: |
Winkel 90~ (recht) |
Beendigung: |
Lötmittel |
Abschirmung: |
Abgeschirmt, EMS-Finger |
Teilenummer: |
RT-TGMAGL-R1S488F23C01 |
Massenproduktion: |
LPJ4248ABNL |
Anschlusstyp: |
RJ45 |
Anwendungen: |
10/100 Basis-t |
Montage-Art: |
Durch Loch |
Orientierung: |
Winkel 90~ (recht) |
Beendigung: |
Lötmittel |
Abschirmung: |
Abgeschirmt, EMS-Finger |

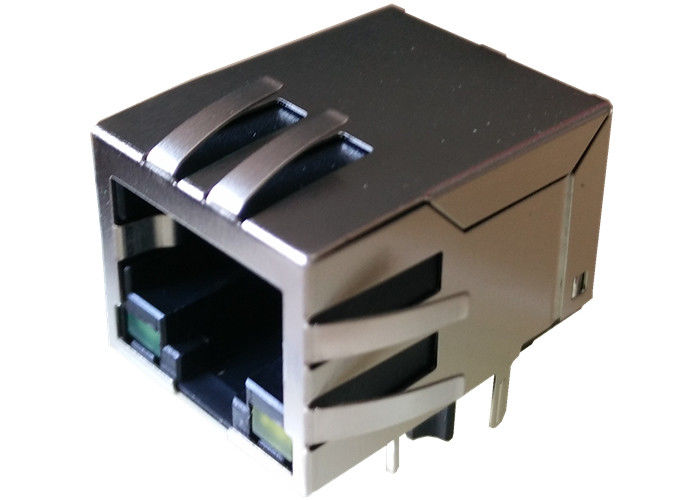

RT-TGMAGL-R1S488F23C01 | Magnetische modulare Steckfassung RJ45 | Magnetisches wiki RJ45 Jack | Rj45 integrierte 10/100 Lan |
Entwerfen des Modells: 【RT-TGMAGL-R1S488F23C01】 Massenproduktions-Modell: 【LPJ4248ABNL】
◎ RoHS konform
◎ völlig abgeschirmter Magnetics schützen Daten vor innerlich erzeugten digitalen Geräuschen
◎ verringert die Gesamtlänge des Signalweges für verbesserte Gleichtaktleistung
◎ führt vollen Gleichtaktbeendigungsentwurf mit den verwendeten und unbenutzten verdrehten Paaren ein
◎ trifft Grundlinie IEEE802.3 wandern Kompensationsvorschrift
◎ integriert Hochspannungskondensator zur Gehäusemasse
◎ stützt alle bedeutenden Transceivers mit zusammengebrachter Drehungszuteilung und kompletter Integration von
spezifizierte Beendigung
◎ Entwurf für Getriebe 100base-tx über Kabel UTP-5
◎, das Temperatur laufen lässt. Strecke: -40℃ zu +85℃
◎ Speicher Temperatur. Strecke: -55℃ zu +125℃
◎ Primär-OCL-Induktanz: 350µH Min. an 100KHz/100mV mit Neigung DC-8mA
◎ mit der LED-Lampe
MAG.REVERSE-KLINKE,
LED optional; EMS-Finger optional.
1. Produkt-Art Eigenschaften:
1) Produkt-Art = Verbindungsstück
2) Jack-Art = RJ45
3) Profil = Standard
4) PWB-Montage-Orientierung = Eintritt des Seiten-Eintritts-(rechtwinkliges) /Top (vertikal)
2. Mechanisches Zubehör:
1) Jack-Konfiguration = 1 x 1
3. Elektrische Eigenschaften:
1) abgeschirmt = ja
4. Beendigungs-in Verbindung stehende Eigenschaften:
1) EMS-Finger - Unterseite = außen
2) Beendigungs-Methode = Lötmittel
5. Körper-in Verbindung stehende Eigenschaften:
1) sondern Hafen-Konfiguration =/multi aus
2) EMS-Finger - Spitze und Seiten = mit außen
3) Klinken-Orientierung = Standard - verriegeln Sie nach unten
4) PWB-Schwanzlänge
6. Kontakt-in Verbindung stehende Eigenschaften:
1) vorbelastet = ja
2) Anschlussart-Art = durch Loch-/Oberflächen-Berg
7. Unterkunft von in Verbindung stehenden Eigenschaften:
1) Verbindungsstück-Art = Jack
8. Industriestandards:
1) RoHS-/ELVbefolgung = RoHS konform, ELV konform
2) bleifreies Lötmittel-Prozess- = Wellenlötmittel fähig zu 240°C,
Wellenlötmittel fähig zu 260°C, Wellenlötmittel fähig zu 265°C
Rückflut-Löten optional;
3) war RoHS-/ELVbefolgungs-Geschichte = immer konformes RoHS
9. Identifizierungs-Markierung:
1) linke LED-Farbe (Position #1) = Grün - 250-Ohm-Widerstand
2) rechte LED-Farbe (Position #2) = Grün - 250-Ohm-Widerstand
10. Bedingungen für Verwendung:
1) trifft auf = Leiterplatte zu
2) Umweltbedingungen = Büro/Voraussetzungen
3) Betriebstemperatur (°C) = 0 - 70/-40 - +85
11.Hipot:
MINUTE 1500Vrms
Entwarf zu den Umfeldaufgaben, wie ADSL-Modem, LAN-auf-Motherboard. Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem, Call-Center-Lösungen, komplexe gesetzte Spitzenkästen, VOIP-Zugangseinrichtung, Border Gateway Protocol, schneller Ethernet-Schalter…
RT-TGMAGL-R1S488F23C01
18 Jahre Produktionserfahrung,
Personal 2600,
100% Test
Flexible Lieferfrist
Entwerfen Sie für Ti, Intel, Samsung, Plattfisch, Jabil, Flextronics, Zypresse, Freescale, EKF .......
Eingebaute flexible PWB-Versammlung; Steif-flexible PWB-Versammlung; Mikroelektronisch, Halbleiterchip; Mikroelektronisch, Chip an Bord; Optoelektronische Versammlung; Rf/drahtlose Versammlung; Durch Loch-Versammlung; Oberflächenstützteil; System-Versammlung; Leiterplatte-Versammlung
