Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: ISO9001,SGS,UL,CE,REACH,RoHS
Modellnummer: RJP-003TC1
Dokument: LPJ4284CNL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.09-$1.85
Verpackung Informationen: Karton size/32*30*31cm, G.W./carton/8.5kg, Menge/carton/1200pcs, SPQ/50pcs, Paket/Behälter, N.W/pcs/
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3000000/Monat
Teile-Nr: |
RJP-003TC1 |
Alternative: |
LPJ4284CNL |
Steckertyp: |
RJ45 mit Magnetics |
Anwendungen: |
10/100 Basis-T |
Montageart: |
Durch Loch |
Orientierung: |
90 ～ Winkel (rechts) |
Beendigung: |
Lot |
Datei: |
PDF/3D/ISG/Stp/Step/Datenblatt |
Teile-Nr: |
RJP-003TC1 |
Alternative: |
LPJ4284CNL |
Steckertyp: |
RJ45 mit Magnetics |
Anwendungen: |
10/100 Basis-T |
Montageart: |
Durch Loch |
Orientierung: |
90 ～ Winkel (rechts) |
Beendigung: |
Lot |
Datei: |
PDF/3D/ISG/Stp/Step/Datenblatt |

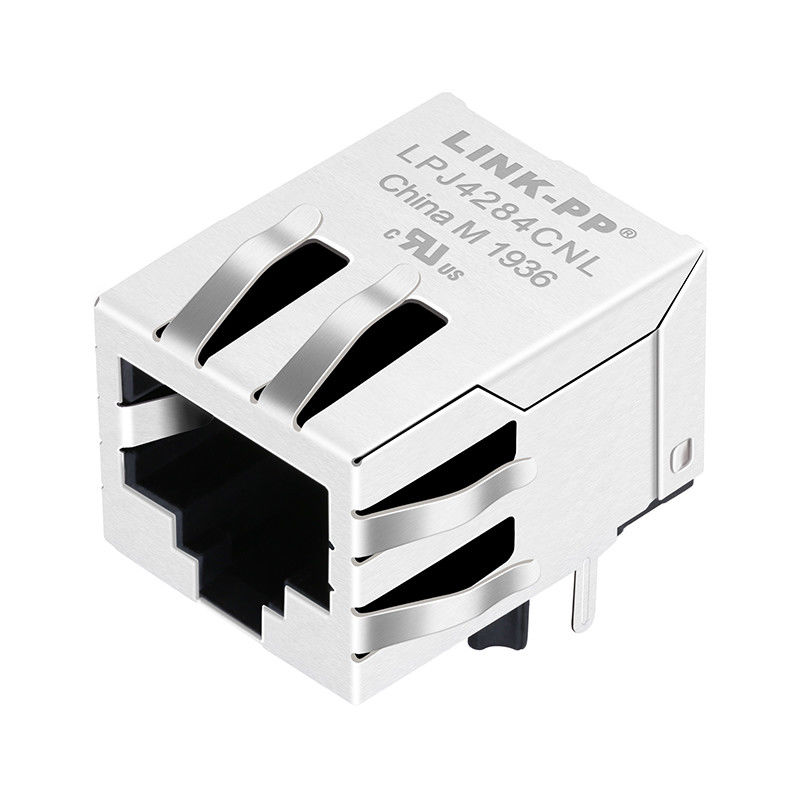

RJP-003TC1 ist ein 10/100Base-T RJ45 MagJack mit einem Port und integrierter Magnetik und PoE-Unterstützung. Vollständig kompatibel mit LINK-PP LPJ4284CNL.
Der RJP-003TC1 ist ein Single-Port-RJ45-Ethernet-Anschluss mit integrierter Magnetik, der für 10/100Base-T-Fast-Ethernet-Anwendungen entwickelt wurde.
Es unterstützt IEEE 802.3af PoE und ermöglicht sowohl Datenübertragung als auch Stromversorgung über ein einziges Ethernet-Kabel.
Dieses Modell ist vollständig kompatibel mit LINK-PP LPJ4284CNL und somit ein idealer Ersatz für Netzwerk-, Industrie- und eingebettete Systemdesigns.
| Parameter | Spezifikation |
|---|---|
| RJP-003TC1 RJ45 MagJack mit integrierter Magnetik für 10/100Base-T Ethernet | |
| Produkttyp | RJ45 MagJack (Integrierte Magnetik) |
| Teilenummer | RJP-003TC1 |
| Ethernet-Standard | 10/100Base-T |
| Anzahl der Ports | 1 × 1 Port |
| Steckertyp | RJ45 8P8C |
| Magnetische Konfiguration | 1CT:1CT (TX/RX) |
| PoE-Unterstützung | IEEE 802.3af |
| LED-Option | Keiner |
| Abschirmung | Mit EMI-Laschen abgeschirmt |
| Montageart | Durchgangsloch (THT) |
| Eintrittsrichtung | Seiteneingang |
| Verriegelungsausrichtung | Tab nach unten |
| Kontaktbeschichtung | Gold 6u″ / 15u″ / 30u″ |
| Betriebstemperatur | –40°C bis +85°C |
| PCB-Retention | T-Post |
| Einhaltung | RoHS, UL, REACH |
RJ45 MagJack-Produkte werden umfassenden elektrischen, Signalintegritäts-, PoE-, mechanischen und Umwelttests unterzogen, um die vollständige Konformität mit den Ethernet-Standards IEEE 802.3 und langfristige Zuverlässigkeit sicherzustellen.
▷Elektrische Leistungsprüfung
Jeder RJ45 MagJack wird auf dielektrische Spannungsfestigkeit (Hi-Pot), Isolationswiderstand, Genauigkeit des Windungsverhältnisses, Leerlaufinduktivität, Streuinduktivität und Gleichstromwiderstand getestet, um eine ordnungsgemäße Isolierung, Signalintegrität und PoE-Leistungseffizienz gemäß den Standards IEEE 802.3 sicherzustellen.
▷Überprüfung der Signalintegrität
Die Signalleistung wird durch Einfügungsdämpfung, Rückflussdämpfung, Nah- und Fernnebensprechen (NEXT/FEXT) und Gleichtaktunterdrückungsverhältnis (CMRR) validiert, um eine stabile Ethernet-Datenübertragung über den angegebenen Frequenzbereich zu gewährleisten.
▷PoE-Zuverlässigkeitstests
Für Power-over-Ethernet-Anwendungen werden MagJacks auf kontinuierliche Gleichstromfähigkeit, Stromeinspeisestabilität und thermischen Anstieg unter Last getestet, um eine sichere und zuverlässige Stromversorgung gemäß den Anforderungen von IEEE 802.3af zu gewährleisten.
▷Mechanische Haltbarkeitsprüfung
Die mechanische Zuverlässigkeit wird durch Tests des Steck- und Trennzyklus, Kontaktwiderstandsmessung, Bewertung der Steckerhaltekraft und Lötbarkeitsprüfung überprüft, um eine langfristige Haltbarkeit und sichere Leiterplattenmontage sicherzustellen.
▷Umwelt- und Zuverlässigkeitstests
Die Produkte werden Betriebstemperaturwechseln (–40 °C bis +85 °C), Thermoschocks, hohen Temperaturen/hoher Luftfeuchtigkeit, Vibrationen und mechanischen Schocktests unterzogen, um eine stabile Leistung unter rauen Umgebungsbedingungen zu bestätigen.
▷EMI-, Sicherheits- und Compliance-Inspektion
Die Wirksamkeit der Abschirmung, die Kontinuität der Erdung, die Entflammbarkeit des Materials (UL 94 V-0) und die Maßgenauigkeit werden überprüft, um die Anforderungen an die EMI-Kontrolle, die Sicherheit und die Einhaltung gesetzlicher Vorschriften zu erfüllen.
| Artikel | Spezifikation |
|---|---|
| Höhe | 13,30 – 13,40 mm |
| Länge | 21,25 – 21,30 mm |
| Breite | 15,90 – 15,93 mm |
| Nettogewicht | Ca. 0,007 kg / Stück |
| Verpackung | 50 Stück / Tablett; 1200 Stück / Karton |
| Kartongröße | 32 × 30 × 31 cm |
| Bruttogewicht | Ca. 8,5 kg / Karton |
|
