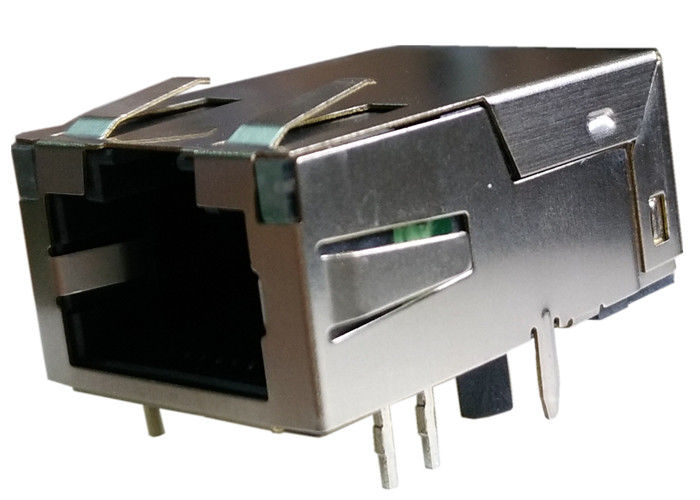

L834-1G1T-S7 Niedrigprofil RJ45 Magjack 1Port 1000 Base-T Geschirmt

L834-1G1T-S7 ist ein flaches MagJack integriertes Steckermodul mit 1x1 Portkonfiguration, 1000BASE-T Geschwindigkeit, integrierten LEDs, EMI-Abschirmung, Tab-Down-Ausrichtung und RoHS-Konformität.

Übersicht über L834-1G1T-S7 Low-Profile MagJack

Der L834-1G1T-S7 kombiniert den Ethernet-Stecker und magnetische Komponenten in einer einzigen integrierten Lösung. Dies vereinfacht das PCB-Layout, reduziert die Komplexität der Montage und unterstützt eine stabile Signalperformance in Hochgeschwindigkeits-Netzwerkgeräten.

Sein flaches Mid-Plane-Design macht ihn besonders nützlich, wenn der Platz auf der Platine begrenzt ist, während das geschirmte Gehäuse und die EMI-Tabs dazu beitragen, elektromagnetische Störungen in lauten Umgebungen zu reduzieren.

Wichtige Spezifikationen von L834-1G1T-S7

Elektrische Eigenschaften von L834-1G1T-S7 RJ45 ICMs

Der L834-1G1T-S7 Low-Profile MagJack ist für eine stabile Ethernet-Signalübertragung und eine konformitätsorientierte Leistung ausgelegt.

1. Übersetzungsverhältnis

• TP1: 1CT : 1CT ±2%
• TP2: 1CT : 1CT ±2%
• TP3: 1CT : 1CT ±2%
• TP4: 1CT : 1CT ±2%

2. Induktivität

• DCL @ 100kHz / 100mVRMS: 350μH MIN. bei 8mA DC-Bias (0°C bis 70°C)

3. Einfügedämpfung

• 0,1 MHz bis 1 MHz: -1,1 dB max
• 1 MHz bis 65 MHz: -0,5 dB max
• 65 MHz bis 100 MHz: -0,8 dB max
• 100 MHz bis 125 MHz: -1,2 dB max

4. Rückflussdämpfung

• 0,5 MHz bis 40 MHz: -18 dB
• 40 MHz bis 100 MHz: -12 + 20LOG(f/80MHz) dB

5. Gleichtaktunterdrückung

• 100 kHz bis 100 MHz: -30 dB min

6. Gleichtakt- zu Differenzsignalunterdrückung

• 100 kHz bis 100 MHz: -35 dB min

7. Übersprechen

• 1 MHz bis 100 MHz: -30 dB min

8. Hipot / Isolationsspannung

• 1500 Vrms
• 100% produktgetestet zur Einhaltung der IEEE 802.3 Isolationsanforderungen

9. Elektrische Spezifikationen der LEDs

• LED 1 & LED 2
• Durchlassspannung (Grün): 2,2V typ. bei IF = 20mA
• Dominante Wellenlänge (Grün): 570nm typ. bei IF = 20mA

L834-1G1T-S7 Zeichnung

FAQ zum L834-1G1T-S7 Low-Profile MagJack

Wenn Ihr Projekt einen Low-Profile MagJack, ein 1x1 1000BASE-T Steckermodul oder eine geschirmte integrierte Ethernet-Buchse mit LEDs benötigt, bietet der L834-1G1T-S7 eine kompakte und zuverlässige Lösung. Sein integriertes magnetisches Design, der EMI-Schutz und die Tab-Down-Through-Hole-Struktur machen ihn zu einer praktischen Wahl für moderne Netzwerkhardware und eingebettete Kommunikationsgeräte.

1. Was ist der L834-1G1T-S7?

Der L834-1G1T-S7 ist ein Low-Profile MagJack integriertes Steckermodul für 1000BASE-T Gigabit Ethernet Anwendungen.

2. Ist der L834-1G1T-S7 für Gigabit Ethernet geeignet?

Ja. Er ist für den 1000BASE-T Einsatz konzipiert und somit für Gigabit Ethernet-Schnittstellen geeignet.

3. Enthält der L834-1G1T-S7 LEDs?

Ja. Er enthält integrierte LEDs mit G/G LED-Typ für Link-/Aktivitätsanzeige.

4. Ist der L834-1G1T-S7 geschirmt?

Ja. Er enthält EMI-Tabs und eine geschirmte Struktur zur Reduzierung elektromagnetischer Störungen.

5. Was ist der Montagetyp des L834-1G1T-S7?

Er verwendet ein Through-Hole-Mount-Design für eine stabile PCB-Installation.

6. Ist der L834-1G1T-S7 RoHS-konform?

Ja. Er ist RoHS-konform.
