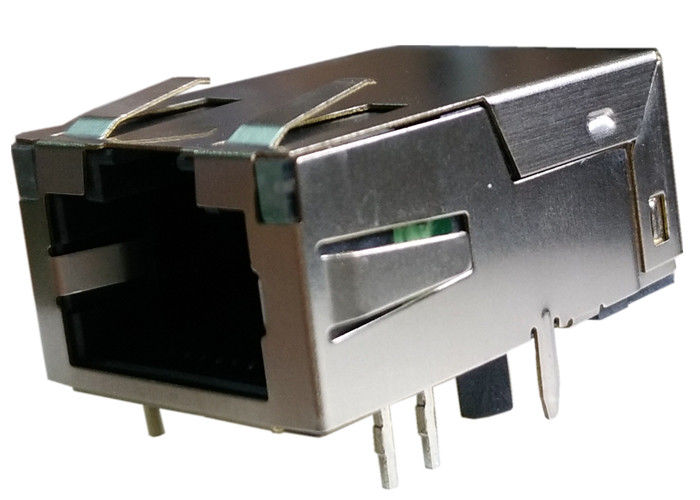

L834-1G1T-S7 Niedrigprofil RJ45 Magjack 1Port 1000 Base-T Geschirmt

L834-1G1T-S7 ist ein flaches integriertes MagJack-Anschlussmodul mit 1x1-Port-Konfiguration, 1000BASE-T-Geschwindigkeit, integrierten LEDs, EMI-Abschirmung, Tab-Down-Ausrichtung und RoHS-Konformität.

Übersicht über L834-1G1T-S7 Low-Profile-MagJack

DerL834-1G1T-S7kombiniert den Ethernet-Anschluss und magnetische Komponenten in einer einzigen integrierten Lösung. Dies trägt dazu bei, das PCB-Layout zu vereinfachen, die Montagekomplexität zu reduzieren und eine stabile Signalleistung in Hochgeschwindigkeits-Netzwerkgeräten zu unterstützen.

Es istLow-Profile-Mid-Plane-Designmacht es besonders nützlich, wenn der Platz auf der Platine begrenzt istabgeschirmtes Gehäuse und EMI-Laschentragen dazu bei, elektromagnetische Störungen in lauten Umgebungen zu reduzieren.

Wichtige Spezifikationenvon L834-1G1T-S7

Elektrische Eigenschaftenvon L834-1G1T-S7 RJ45 ICMs

DerL834-1G1T-S7 Low-Profile-MagJackist darauf ausgelegt, eine stabile Ethernet-Signalübertragung und Compliance-orientierte Leistung zu unterstützen.

1. Windungsverhältnis

• TP1:1 CT: 1 CT ±2 %
• TP2:1 CT: 1 CT ±2 %
• TP3:1 CT: 1 CT ±2 %
• TP4:1 CT: 1 CT ±2 %

2. Induktivität

• DCL bei 100 kHz / 100 mVRMS:350μH MINDESTENS.bei8 mA DC-Vorspannung(0°C bis 70°C)

3. Einfügedämpfung

• 0,1 MHz bis 1 MHz:-1,1 dB max
• 1 MHz bis 65 MHz:-0,5 dB max
• 65 MHz bis 100 MHz:-0,8 dB max
• 100 MHz bis 125 MHz:-1,2 dB max

4. Rückflussverlust

• 0,5 MHz bis 40 MHz:-18 dB
• 40 MHz bis 100 MHz:-12 + 20LOG(f/80MHz) dB

5. Gleichtaktunterdrückung

• 100 kHz bis 100 MHz:-30 dB min

6. Gleichtakt-zu-Differentialmodus-Unterdrückung

• 100 kHz bis 100 MHz:-35 dB min

7. Übersprechen

• 1 MHz bis 100 MHz:-30 dB min

8. Hipot / Isolationsspannung

• 1500 Vrms
• 100 % produktionsgeprüft, um den Anforderungen zu entsprechenIEEE 802.3-Isolationsanforderungen

9. Elektrische Spezifikationen für LEDs

• LED 1 und LED 2
• Durchlassspannung (Grün):2,2 V typ. bei IF = 20mA
• Dominante Wellenlänge (Grün):570 nm typ. bei IF = 20mA

L834-1G1T-S7 Zeichnung

FAQ zum Low-Profile-MagJack L834-1G1T-S7

Wenn Ihr Projekt eine benötigtLow-Profile-MagJack, A1x1 1000BASE-T-Anschlussmodul, oder eingeschirmte integrierte Ethernet-Buchse mit LEDs, DieL834-1G1T-S7bietet eine kompakte und zuverlässige Lösung. Sein integriertes magnetisches Design, der EMI-Schutz und die durchkontaktierte Laschenstruktur machen es zu einer praktischen Wahl für moderne Netzwerkhardware und eingebettete Kommunikationsgeräte.

1. Was ist der L834-1G1T-S7?

DerL834-1G1T-S7ist einLow-Profile-MagJack-integriertes Anschlussmodulfür1000BASE-T-Gigabit-EthernetAnwendungen.

2. Ist der L834-1G1T-S7 für Gigabit-Ethernet geeignet?

Ja. Es ist für konzipiert1000BASE-TEinsatzmöglichkeiten, wodurch es für Gigabit-Ethernet-Schnittstellen geeignet ist.

3. Enthält der L834-1G1T-S7 LEDs?

Ja. Es beinhalteteingebaute LEDsmitG/G LED-Typzur Link-/Aktivitätsanzeige.

4. Ist der L834-1G1T-S7 geschirmt?

Ja. Es beinhaltetEMI-Registerkartenund eine abgeschirmte Struktur, um elektromagnetische Störungen zu reduzieren.

5. Was ist die Montageart des L834-1G1T-S7?

Es verwendet aDurchsteckmontageDesign für eine stabile Leiterplatteninstallation.

6. Ist der L834-1G1T-S7 RoHS-konform?

Ja. Es istRoHS-konform.
