Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: HF 24HSS1041A-2
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Spezifikt.: |

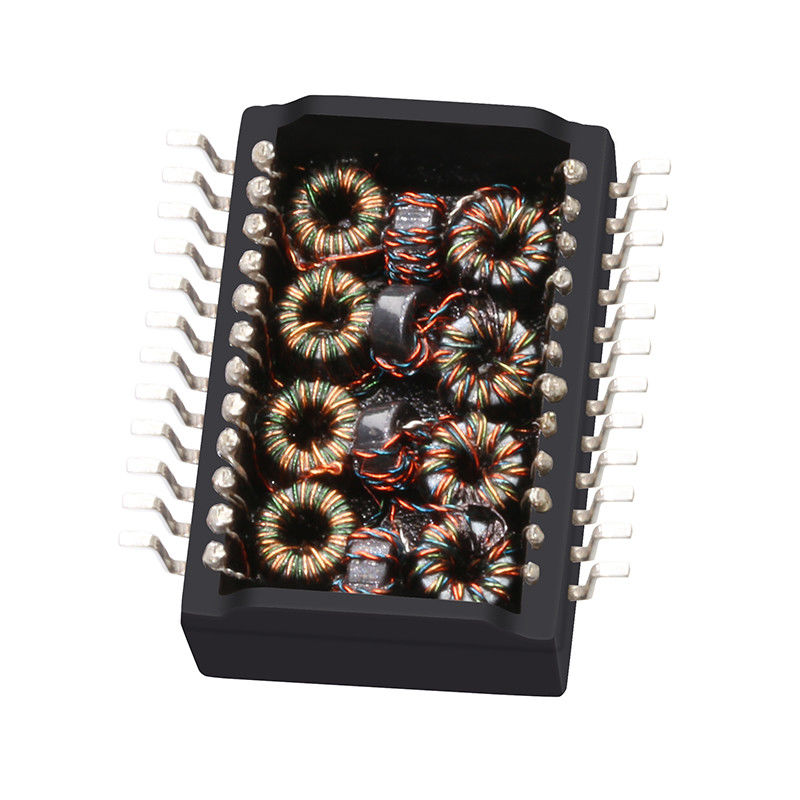

HF 24HSS1041A-2 |
Transformatorart: |
Isolierungs-und Daten-Schnittstelle |
Drehungs-Verhältnis - hauptsächlich: Zweitens: |
1: 1 Übermittler, 1: 1 Empfänger |
Befestigung der Art: |
Oberflächenberg |
Größe/Maß: |
13.97mm L x16.51mm W |
Höhe - gesetzt (maximal): |
6,60 Millimeter |
Proben: |
verfügbar geben Sie frei |
Analoger PN: |
LP5007NL |
Spezifikt.: |
HF 24HSS1041A-2 |
Transformatorart: |
Isolierungs-und Daten-Schnittstelle |
Drehungs-Verhältnis - hauptsächlich: Zweitens: |
1: 1 Übermittler, 1: 1 Empfänger |
Befestigung der Art: |
Oberflächenberg |
Größe/Maß: |
13.97mm L x16.51mm W |
Höhe - gesetzt (maximal): |
6,60 Millimeter |
Proben: |
verfügbar geben Sie frei |
Analoger PN: |
LP5007NL |
Produkt-Eigenschaften
1.Designed für Fernstreckegigabit Ethernet 1000 BASE-T, voll- Duplexanwendungen.
2. Unterstützungen 4 Paare Kabel der Kategorie UTP-5.
3. 1000 BASIS – T-MAGNETICS-MODULE
Schnittstelle 3.Cable für Isolierung und niedrige Gleichtaktemissionen.
Anwendungen 4.POE mit Fähigkeit des Stroms 350mA.
5.Compliant mit IEEE 802.3ab Standard-for1000 BASE-T.
6.Comply mit ROHS u. Halogen geben Anforderungen frei.
7.Operating Temperaturspanne: 0℃ zu +70℃ oder zu sogar 40℃ zu +85℃
Entwurfs-Teilnummer: HF 24HSS1041A-2
Gleichwertiges Kreuz der Massenproduktions-Teilnummern-LP5007NL in China-Anlagen
Elektrische Spezifikationen (25)
24HSS1041A-2 Transformator 1CT HF Gigabit Ethernet: 1CT SMD 1500Vrms LP5007NL
1. Drehungen Ratio50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückhol-Loss1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Crosstalk30MHz: -40dB Minute
60MHz: -35dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: 1500Vrms, 0.5mA, 1Sec
Chipseite zu Leitungsseite
Anwendungen für Terminalbenutzer
Entwarf zu den Umfeldaufgaben, wie ADSL-Modem, LAN-auf-Motherboard. Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem, Call-Center-Lösungen, komplexe gesetzte Spitzenkästen, VOIP-Zugangseinrichtung, Border Gateway Protocol, schneller Ethernet-Schalter…
Wettbewerbsvorteil
18 Jahre Produktionserfahrung,
Personal 2600,
100% Test
Flexible Lieferfrist
Hauptkunde
Entwerfen Sie für Ti, Intel, Samsung, Plattfisch, Jabil, Flextronics, Zypresse, Freescale, EKF .......
Ems-Anwendung
Eingebaute flexible PWB-Versammlung; Steif-flexible PWB-Versammlung; Mikroelektronisch, Halbleiterchip; Mikroelektronisch, Chip an Bord; Optoelektronische Versammlung; Rf/drahtlose Versammlung; Durch Loch-Versammlung; Oberflächenstützteil; System-Versammlung; Leiterplatte-Versammlung
