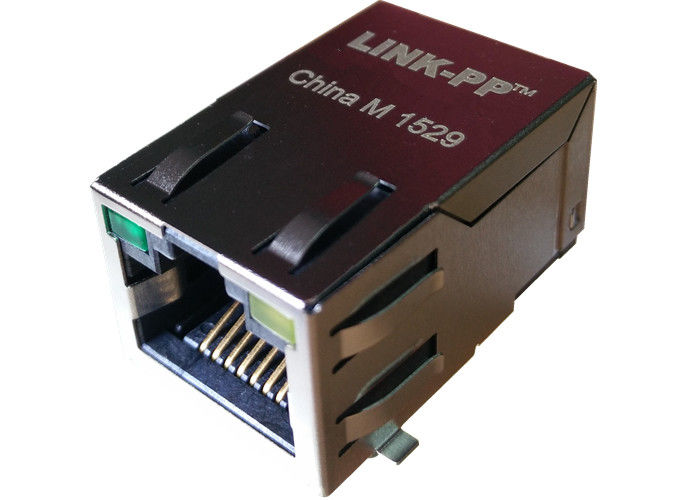

MIC24120-5101W-LF3 / MIC24121-5101W-LF3

SMT-RJ45-Konnektor mit integriertem Magnet

Ein kurzer Überblick

Die MIC24120-5101W-LF3 und MIC24121-5101W-LF3 sindmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,, für10/100BASE-T Ethernet-AnwendungenDurch die Integration des Transformators, des Impedanzwiderstands und des Hochspannungskondensators in einen kompakten RJ45-Footprint werden diese Modelle erheblich verbessert.EMI-Strahlung reduzieren, PCB-Fläche sparen und die Effizienz des Designs erhöhen.

Entwurf von Modellen:MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Massenproduktion:LBJXXXXXNL

Es gibt LED- und EMI-Finger-Optionen, die sich sehr an unterschiedliche Kundenanforderungen anpassen lassen.

Wesentliche Merkmale

• Normenkonformität
  • TreffenAnforderungen der FCCundIEEE802.3uStandards
  • RoHS-konform und bleifrei
• Leistungsvorteile
  • integrierte Transformatoren, Widerstände und Kondensatoren fürKompaktes PCB-Design
  • Optimiert für10/100 BASE-T Ethernet-Übertragungüber Cat5-UTP-Kabel
  • Verringerte EMI-Strahlung zur Verbesserung der Gesamtleistung bei EMV
• Mechanische und elektrische Konstruktion
  • Erhältlich in:Seiteneintritt (richter Winkel)oderOberste Einfahrt ( vertikal)Montage
  • Schirmgehäuse für einen höheren EMI-Schutz
  • ZusätzlichLED-Anzeigen(grün 250Ω)
  • Betriebstemperaturbereich:0°C bis +70°C / -40°C bis +85°C
  • Speichertemperaturbereich:-25°C bis +85°C
  • Hoher Pot-Wert:1500 Vrms MIN
• Flexibilität
  • Verriegelungsrichtung: Standardverriegelung
  • Mit oder ohne EMI-Finger erhältlich
  • Unterstützt beidesDurchlöcherundOberflächenhalterBeendigung

Anwendungen

Die MIC24120-5101W-LF3 / MIC24121-5101W-LF3 sind so konzipiert, dass sie eine Vielzahl von Netzwerk- und Kommunikationsgeräten unterstützen:

• ADSL-Modems
• Lösungen für LAN-On-Motherboard
• Ethernet-Switches und Router
• PC-Hauptplatten
• IP-Telefone / VOIP-Gateways
• SDH/PDH-Übertragungsgeräte
• Lösungen für Callcenter
• Set-Top-Boxen (STB)
• Betriebsnetzausrüstung

Wettbewerbsvorteile

• Mehr als 18 Jahre Produktionserfahrung
• Mehr als 2600 Fachkräfte
• 100% elektrische Prüfung(nicht nur Chargetests)
• Flexible Lieferzeiten
• Vertrauenswürdig bei großen globalen Kunden:TI, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF und mehr

Verwandte EMS-Anwendungsmöglichkeiten

• Eingebettete flexible PCB und starre-flexible PCB-Montage
• Verpackungen für Mikroelektronik und Flip-Chip
• Chip-On-Board- und optoelektronische Montage
• RF/Wireless Montage und Systemmontage
• Durch Loch- und Oberflächenmontage
