MIC66211-5171T-LF3/7499210121 RJ45 PoE-Anschluss Gleichrichterbrücke LPJ4049HDNL

ZentralbankRJ45-AnschlussMIC66211-5171T-LF3 = 7499210121 Übersicht

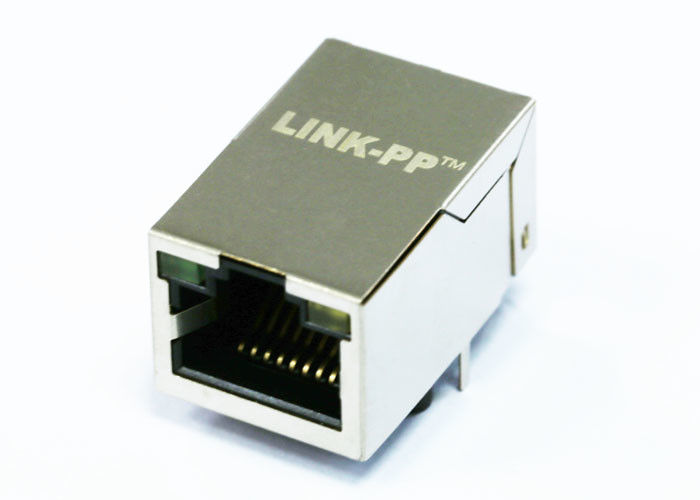

DieMIC66211-5171T-LF3/7499210121ist ein Ein-Port-RJ45-Anschluss mit integrierter Magnetik (Transformator, Common-Mode-Choke und Geradlinerbrücke), der speziell für10/100Base-T PoEEs enthält eine ReiheTab-downSeiteneingangKonfiguration mitGelb/grüne LED-Anzeigen, die kompakte undzuverlässige Konnektivität für industrielle Anwendungen und Netzwerkanwendungen.

1. 10/100 Ethernet RJ45 IEEE 802.3af PoE
2. 6μ Goldplattierung (min) an den Kontakten
3. 350uH min OCL bei 8mA Gleichstromverzerrung
4. Vollzeitleistung über Ethernet-RJ45-Magnetikmodul
5. 100% elektrische Prüfung
6. 1500 Vrms Hochgeschwindigkeit
7. Eigentümliches robustes Kontaktdesign

Elektrische Spezifikationen @25°C

1.Turn Ratio ((± 2%):
TX=1CT1 RX=1CT1
2. Induktivität OCL: 350uH MIN
@ 100KHz/0,1V,8mA Gleichspannungsverzögerung
3Einfügungsverlust:
-1,0 dB MAX @ 1,0-100MHz
4Rückkehrverlust:
-18 dB MIN @ 1-10MHz
-16 dB MIN @ 10-30MHz
-12 dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
5- Das ist ein Kreuzgespräch.
-40 dB MIN @ 1-30MHz
-35 dB MIN @ 30-60MHz
-30dB MIN @ 60-100MHz
6- Verweigerung des allgemeinen Modus:
-30 dB MIN @ 1-50MHz
-20 dB MIN @ 50-150MHz
7. Hypot-Test: 1500 Vrms Min
8Betriebstemperaturbereich: -40°C bis +85°C.

Datenblatt für RJ45-Anschlüsse

Häufig gestellte Fragen

1Was ist ein PoE-RJ45-Anschluss?

Ein PoE (Power over Ethernet) RJ45-Anschluss integriert Ethernet-Magnetik und manchmal auch Geradliner, sodass sowohl Daten als auch Strom über ein einziges Ethernet-Kabel übertragen werden können.Es vereinfacht das PCB-Design und unterstützt Geräte wie IP-Kameras, VoIP-Telefone und industrielle Steuerungen.

2Wie unterscheidet sich ein PoE RJ45-Anschluss von einem Standard-RJ45-Anschluss?

Im Gegensatz zu Standard-RJ45-Anschlüssen ist ein PoE-RJ45-AnschlussEigenschaftenEinbaumagnetik(Transformatoren und Drosseln) undPoE-Kompatibilität, die eine sichere Stromversorgung ermöglicht (gemäß den IEEE 802.3af/at/bt-Standards)Datenübertragung.

3Welche typischen Anwendungen haben PoE-RJ45-Anschlüsse?

• IP-Sicherheitskameras
• Drahtlose Zugangspunkte
• Industrielle PC und Überwachungssysteme
• Intelligente Zähler und IoT-Gateways
• VoIP-Telefone
• Erneuerbare Energiegeräte wie Solarumrichter

4Welche Standards werden von PoE RJ45-Anschlüssen unterstützt?

Die meisten PoE-RJ45-Anschlüsse entsprechen:

• IEEE 802.3af (PoE, bis zu 15,4 W)
• IEEE 802.3at (PoE+, bis zu 30 W)
• Einige Modelle unterstützenIEEE 802.3bt (PoE++ / 4PPoE, bis zu 60 ̊90 W).

5Wie wähle ich den richtigen PoE-RJ45-Anschluss?

Wichtige Faktoren, die zu berücksichtigen sind:

• Unterstützte Datenrate (10/100Base-T, Gigabit oder höher)
• PoE-Leistungsniveau (af, at oder bt)
• Betriebstemperaturbereich
• Isolationsspannung für die Hochspannung
• LED-Anzeigen (für den Status der Verbindung/Aktivität)
• Einhaltung von UL, RoHS und REACH

6Sind PoE RJ45 Steckverbinder rückwärtskompatibel?

Ein PoE-RJ45-Anschluss funktioniert immer noch mitNicht-PoE-GeräteDie Stromversorgung wird nur aktiviert, wenn ein kompatibles angetriebenes Gerät (PD) erkannt wird.

7Was sind die Vorteile der Verwendung integrierter PoE-RJ45-Anschlüsse?

• Sparen Sie Platz auf PCB, indem Sie Magneten und RJ45 in einer Komponente kombinieren
• Verbessert die EMI-Leistung
• Vereinfacht das Schaltkreislaufdesign und senkt die BOM-Kosten
• Bietet höhere Zuverlässigkeit und bessere thermische Leistung für industrielle Umgebungen
