LU1T041C-43 LF/LU1S041F-43 LF RJ45 einzelner Hafen 10/100 BASE-TX Filter

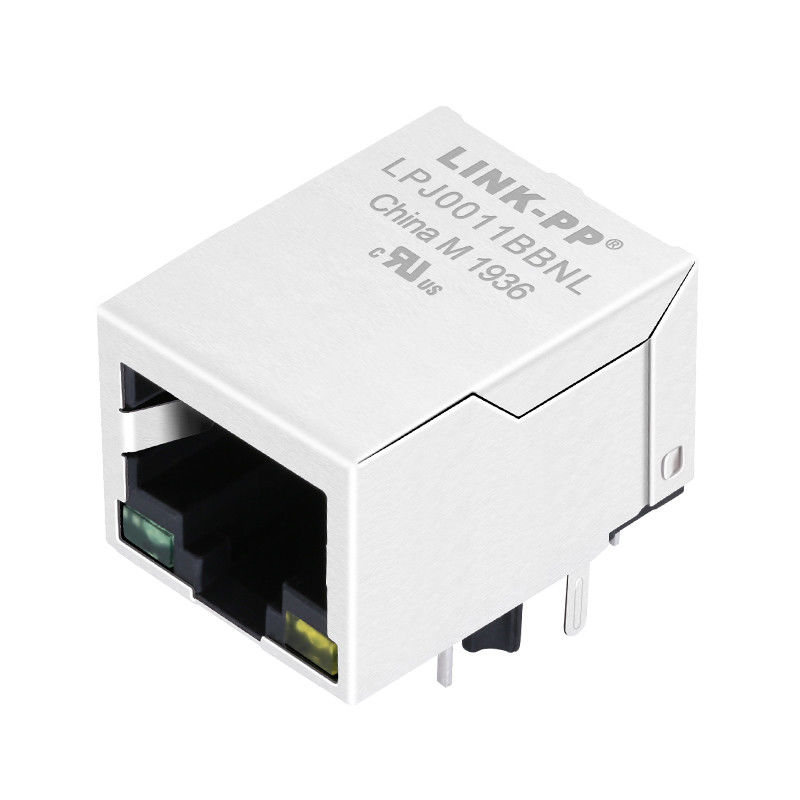

Schnelle Angaben zum LINK-PP LPJ0011BBNL Industrial RJ45 MagJack

10/100 BASE-T RJ45 1 x 1 integrierter Magnetikanschluss

1Standardkonformität:

• Passt zu den FCC-Standards für RJ-45-Anschlüsse.
• Er entspricht den IEEE802.3u-Normen.

2. Integrierte Komponenten:

• Der RJ-45-Anschluss umfasst einen Transformator, einen Impedanzwiderstand und einen Hochspannungskondensator.
• Entworfen mit der gleichen Größe wie ein Standard-RJ-45-Anschluss, um Platz auf der Leiterplatte zu sparen.

3Leistung:

• Reduziert die EMI-Strahlung, um die allgemeine EMI-Leistung zu verbessern.
• Für die Übertragung von 10/100 BASE über UTP-5-Kabel ausgelegt.
• Mit zwei integrierten LEDs (optional).

4. EMI und Signalisolierung:

• LED-Signalleitungen sind von Ethernet-Signalleitungen isoliert, um EMI und Cross-Talk zu reduzieren.

5. RoHS-Konformität:

• Vollständig konform mit den Anforderungen der RoHS-Richtlinie.

6Temperaturbereich:

• Betriebstemperaturbereich: 0 °C bis +70 °C.
• Lagertemperaturbereich: -25°C bis +85°C.

7Modelle:

• Entwurfsmodell: LU1T041C-43 LF / LU1S041F-43 LF.
• Massenproduktion: LPJ0011BBNL.

Beschreibung

1. Merkmale des Warentyps:

1) Produktart = Steckverbinder
2) Steckerart = RJ45
3) Profil = Standard
4) PCB-Einstellungsrichtung = Seiteneingang (Rechtswinkel) / Obersteingang ((vertikal)

2. Mechanische Befestigung:
1) Jack-Konfiguration = 1 x 1

3Elektrische Eigenschaften:
1) abgeschirmt = Ja

4. Beendigung Verwandte Merkmale:
1) EMI Finger - Unterseite = ohne
2) Endmethode = Schweiß

5Körperbezogene Merkmale:
1) Portkonfiguration = Einzel-/Mehrfachanschluss
2) EMI-Finger -Ober- und Seiten = mit/ohne
3) Verriegelung = Standard - Verriegelung nach unten
4) PCB-Schwanzlänge

6Kontaktbezogene Merkmale:
1) Vorgeladen = Ja
2) Kontakt-Endungstyp = Durch Loch/Oberflächenhalter

7Wohnungsbaubezogene Merkmale:
1) Steckerstil = Jack

8- Industriestandards:
1) RoHS/ELV-Konformität = RoHS- und ELV-konform
2) Bleifreie Lötverfahren = Wellenlöter, das bis 240°C schmelzen kann,

Wellenlöter mit einer Temperatur von 260 °C, Wellenlöter mit einer Temperatur von 265 °C

Rücklauflöten ist optional;
3) RoHS/ELV-Konformitätsverlauf = immer RoHS-konform war

9Identifizierungsmarkierung:
1) Linke LED Farbe (Position #1) = Grün - 250 Ohm Widerstand
2) Rechte LED-Farbe (Position #2) = Grün - 250 Ohm Widerstand

10. Verwendungsbedingungen:
1) Gilt für = Leiterplatte
2) Umweltbedingungen = Büro / Räumlichkeiten
3) Betriebstemperatur (°C) = 0 - 70/-40 - +85

11. Hypot: 1500 Vrms MIN

Materialspezifikationen für LU1T041C-43 LF / LU1S041F-43 LF:

1. Kunststoffmaterial: Der thermoplastische (UL 94V-0) schwarze Gehäuse gewährleistet eine hohe Flammschutzfähigkeit und Langlebigkeit.
2. Metallschild: Messing mit einer Nickeldicke von 20 u für eine wirksame Abschirmung.
3. Federdraht: Phosphorbronz mit selektiver Goldbeschichtung für eine zuverlässige Leitfähigkeit.
4. Lötfeder: 0,4x0,4 mm, Phosphorbronz mit Lötplattierung für eine sichere PCB-Anbringung.
5. Dieser vielseitige Steckverbinder eignet sich ideal für industrielle Anwendungen, die eine robuste Leistung und hohe Zuverlässigkeit bei der Ethernet-Konnektivität erfordern.
