Spec: | LF1S028 LF/LF1S022 LF | P.N: | LPJ0211DNL |
---|---|---|---|
Magnetisch: | Integrierter Transformator | Anwendung: | 10BaseT |
Beendigung: | Lötmittel | LEDs: | Optional |
Dateien: | 3D Schritt IGS | Proben: | frei |
Höhepunkt: | einzelner Hafen RJ45,geschirmte rj45-Stecker |
Schnelle Details

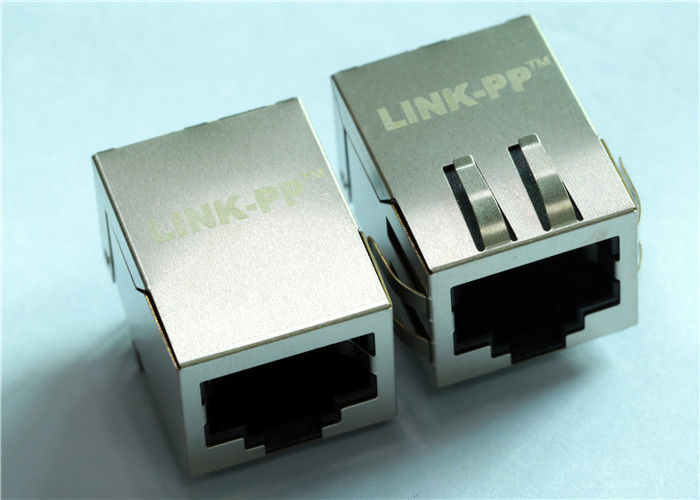

EINZELNE RJ45 ANSCHLUSSBAUGRUPPE MIT INTEGRIERTEM MAGNETICS 10/BASE-TX
1.RJ-45 muss zusammengebrachter FCC-Standard sein
2.Complies mit Anforderung von IEEE802.3u-Standards.
Verbindungsstück 3.RJ 45 mit 10/100 BASE-TX magnetisch.
4.Comply mit Anforderung-ganzer Teilnummer RoHS CD, kein Hektogramm, kein Cr6+, kein PBB und PBDE und kein Pb auf externen Stiften.
5.Operating Temperaturspanne: 0℃ zu +70℃.
6.Storage Temperaturspanne: -25℃ zu +125℃
Modell 7.Designing: Gleichwertiges abwechselndes Kreuz LF1S028 LF/LF1S022 LF
Modell der Produktions-8.Mass: LPJ0211DNL
MAG.REVERSE-KLINKE,
LED optional; EMS-Finger optional.
Beschreibung
Einzelnes Verbindungsstück Rj45 mit integriertem 10Mbps magnetisch, IEEE 802,3 treffend
1. Produkt-Art Eigenschaften:
1) Produkt-Art = Verbindungsstück
2) Jack-Art = RJ45
3) Profil = Standard
4) PWB-Montage-Orientierung = Seiten-Eintritt (rechtwinklig)
2. mechanisches Zubehör:
1) Jack-Konfiguration = 1 x 1
3. elektrische Eigenschaften:
1) abgeschirmt = ja
4. Beendigungs-in Verbindung stehende Eigenschaften:
1) EMS-Finger - Unterseite = außen
2) Beendigungs-Methode = Lötmittel
5. Körper-in Verbindung stehende Eigenschaften:
1) sondern Hafen-Konfiguration =/multi aus
2) EMS-Finger - Spitze und Seiten = mit außen
3) Klinken-Orientierung = Standard - verriegeln Sie nach unten
4) PWB-Schwanzlänge
6. Kontakt-in Verbindung stehende Eigenschaften:
1) vorbelastet = ja
2) Anschlussart-Art = durch Loch-/Oberflächen-Berg
7. Unterkunft von in Verbindung stehenden Eigenschaften:
1) Verbindungsstück-Art = Jack
8. Industriestandards:
1) RoHS-/ELVbefolgung = RoHS konform, ELV konform
2) bleifreies Lötmittel-Prozess- = Wellenlötmittel fähig zu 240°C,
Wellenlötmittel fähig zu 260°C, Wellenlötmittel fähig zu 265°C
Rückflut-Löten optional;
3) war RoHS-/ELVbefolgungs-Geschichte = immer konformes RoHS
9. Identifizierungs-Markierung:
1) linke LED-Farbe (Position #1) = Grün - 250-Ohm-Widerstand
2) rechte LED-Farbe (Position #2) = Grün - 250-Ohm-Widerstand
10. Bedingungen für Verwendung:
1) trifft auf = Leiterplatte zu
2) Umweltbedingungen = Büro/Voraussetzungen
3) Betriebstemperatur (°C) = 0 - 70/-40 - +85
11.Hipot:
MINUTE 1500Vrms
Anwendungen für Terminalbenutzer
Entwarf zu den Umfeldaufgaben, wie ADSL-Modem, LAN-auf-Motherboard. Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem, Call-Center-Lösungen, komplexe gesetzte Spitzenkästen, VOIP-Zugangseinrichtung, Border Gateway Protocol, schneller Ethernet-Schalter…
Wettbewerbsvorteil
18 Jahre Produktionserfahrung,
Personal 2600,
100% Test
Flexible Lieferfrist
Hauptkunde
Entwerfen Sie für Ti, Intel, Samsung, Plattfisch, Jabil, Flextronics, Zypresse, Freescale, EKF .......
Ems-Anwendung
Eingebaute flexible PWB-Versammlung; Steif-flexible PWB-Versammlung; Mikroelektronisch, Halbleiterchip; Mikroelektronisch, Chip an Bord; Optoelektronische Versammlung; Rf/drahtlose Versammlung; Durch Loch-Versammlung; Oberflächenstützteil; System-Versammlung; Leiterplatte-Versammlung
