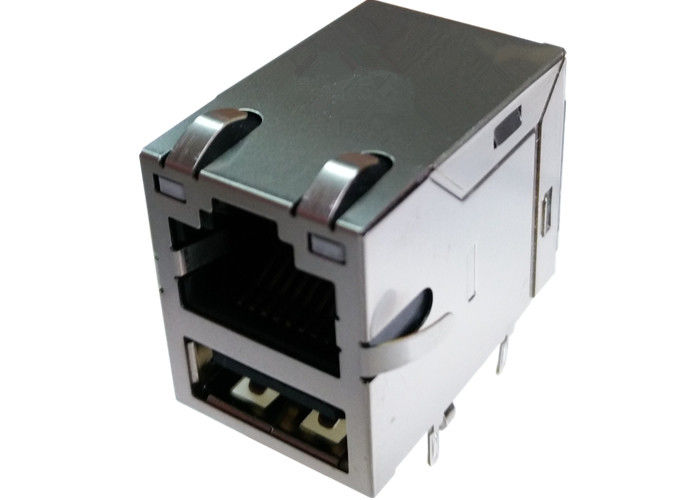

XRJB-A60-1-DA1-170 RJ45 USB Verbindungsstück 10/100Mbps magnetisch
Schnelle Details
Rj45+USB W/LED W/Filter 10/100Mbps 8P 6C schirmte Durch-Loch ab
Höchstlötmittel 1.RoHS „NL“, das 260°C veranschlagt
Höhe 2.Low und kleiner Abdruck, zum des Brettraumes herabzusetzen
Spezifikation 3.Meets IEEE 802,3
4.350µH Minimum OCL mit 8mA beeinflußt Strom
Leistung 5.High für maximale EMS-Unterdrückung
Spezifikationen 6.Designing: 【XRJB-A60-1-DA1-170】
Modell der Produktions-7.Mass: 【LPJU3101AGNL】
MAG.REVERSE-KLINKE,
LED optional; EMS-Finger optional.
Beschreibung
Abgeschirmtes Durch-Loch Rj45+USB W/LED W/Filter 10/100Mbps 8P 6C, IEEE treffend 802,3/af/at
1. Produkt-Art Eigenschaften:
1) Produkt-Art = Verbindungsstück
2) Jack-Art = RJ45
3) Profil = Standard
4) PWB-Montage-Orientierung = Eintritt des Seiten-Eintritts-(rechtwinkliges) /Top (vertikal)
2. Mechanisches Zubehör:
1) Jack-Konfiguration = 1 x 1
3. Elektrische Eigenschaften:
1) abgeschirmt = ja
4. Beendigungs-in Verbindung stehende Eigenschaften:
1) EMS-Finger - Unterseite = außen
2) Beendigungs-Methode = Lötmittel
5. Körper-in Verbindung stehende Eigenschaften:
1) sondern Hafen-Konfiguration =/multi aus
2) EMS-Finger - Spitze und Seiten = mit außen
3) Klinken-Orientierung = Standard - verriegeln Sie nach unten
4) PWB-Schwanzlänge
6. Kontakt-in Verbindung stehende Eigenschaften:
1) vorbelastet = ja
2) Anschlussart-Art = durch Loch-/Oberflächen-Berg
7. Unterkunft von in Verbindung stehenden Eigenschaften:
1) Verbindungsstück-Art = Jack
8. Industriestandards:
1) RoHS-/ELVbefolgung = RoHS konform, ELV konform
2) bleifreies Lötmittel-Prozess- = Wellenlötmittel fähig zu 240°C,
Wellenlötmittel fähig zu 260°C, Wellenlötmittel fähig zu 265°C
Rückflut-Löten optional;
3) war RoHS-/ELVbefolgungs-Geschichte = immer konformes RoHS
9. Identifizierungs-Markierung:
1) linke LED-Farbe (Position #1) = Grün - 250-Ohm-Widerstand
2) rechte LED-Farbe (Position #2) = Grün - 250-Ohm-Widerstand
10. Bedingungen für Verwendung:
1) trifft auf = Leiterplatte zu
2) Umweltbedingungen = Büro/Voraussetzungen
3) Betriebstemperatur (°C) = 0 - 70/-40 - +85
11.Hipot:
MINUTE 1500Vrms
Anwendungen für Terminalbenutzer
Entwarf zu den Umfeldaufgaben, wie ADSL-Modem, LAN-auf-Motherboard. Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem, Call-Center-Lösungen, komplexe gesetzte Spitzenkästen, VOIP-Zugangseinrichtung, Border Gateway Protocol, schneller Ethernet-Schalter…
Wettbewerbsvorteil
18 Jahre Produktionserfahrung,
Personal 2600,
100% Test
Flexible Lieferfrist
Hauptkunde
Entwerfen Sie für Ti, Intel, Samsung, Plattfisch, Jabil, Flextronics, Zypresse, Freescale, EKF .......
Ems-Anwendung
Eingebaute flexible PWB-Versammlung; Steif-flexible PWB-Versammlung; Mikroelektronisch, Halbleiterchip; Mikroelektronisch, Chip an Bord; Optoelektronische Versammlung; Rf/drahtlose Versammlung; Durch Loch-Versammlung; Oberflächenstützteil; System-Versammlung; Leiterplatte-Versammlung
