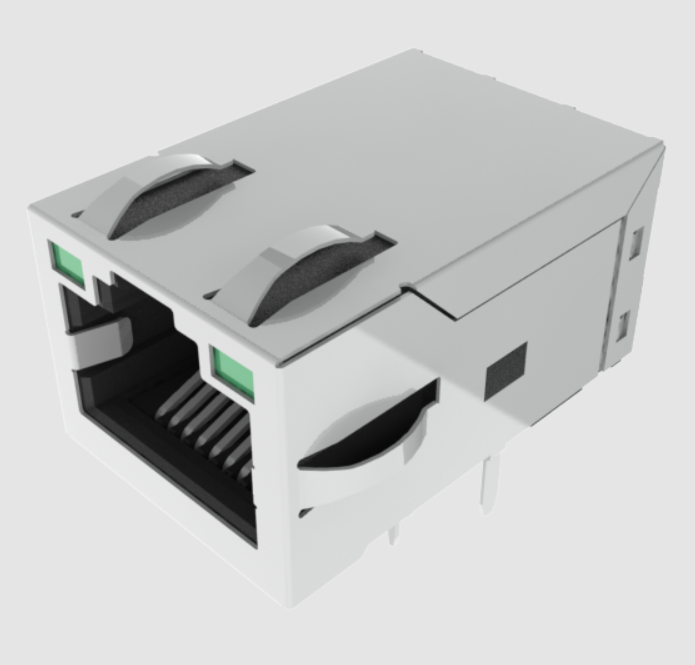

JXF0-2512NL 2,5GBase-T RJ45-Steckverbinder (90W PoE++, robust, THR)

Übersicht über das integrierte Anschlussmodul JXF0-2512NL

DerJXF0-2512NLwurde entwickelt, um den doppelten Anforderungen einer zunehmenden Bandbreite und der Stromversorgung von Geräten mit hoher Leistung in rauen Industrieumgebungen gerecht zu werden. Dieser integrierte 1x1-RJ45-Anschluss erfüllt die vollständigen Spezifikationen IEEE 802.3bz und IEEE 802.3bt und liefert stabile Ergebnisse2,5 Gbit/s Ethernet-Übertragungbei gleichzeitiger Lieferung oder Empfang von bis zu90 W Dauerleistungüber 4-paarige Verkabelung der Kategorie.

Um eine hervorragende Signaltreue unter hohen Gleichstromlasten aufrechtzuerhalten, verfügt der JXF0-2512NL über einen internen3-Draht-Gleichtaktdrossel (3 W), speziell auf der PHY-Seite platziert. Dadurch werden die Magnetdrosselkerne vom 900-mA-DC-Vorstrom isoliert, der durch die kabelseitigen Mittelabgriffe fließt, wodurch eine Sättigung des Magnetkerns vollständig verhindert wird. Das Bauteil ist in Hochtemperatur-Thermoplast gemäß UL 94V-0 mit 3,20 mm dicken Lötfahnen aus mattem Zinn untergebracht und erfüllt alle AnforderungenThrough-Hole-Reflow (THR / Pin-in-Paste)automatisierte Montage, Erzielung einerMSL 1Haltbarkeit und Haltbarkeit260°C Spitzen-ReflowProfile (IPC/JEDEC J-STD-075 Kategorie R7).

Hauptmerkmale:

• Hochgeschwindigkeitssignalintegrität mit 2,5 Gbit/s: Die Einfügungsdämpfung wird über 1–250 MHz unter –1,0 dB gehalten, wobei die Rückflussdämpfung über –20 dB (1–40 MHz) und –10 dB (100–250 MHz) liegt, um saubere Augendiagramme und niedrige Bitfehlerraten zu gewährleisten.
• IEEE 802.3bt 90 W 4-Paar-Lieferung: Dedizierte Hochstrom-Pins (Pins 15–18) leiten kontinuierlich bis zu 900 mA pro Schleife (insgesamt 1,8 A Schleife) direkt in die Kabelpaare.
• Null DC-Sättigung (3 W PHY-Drossel): Die Positionierung der 3-Draht-Drossel auf der PHY-Seite gewährleistet eine maximale Gleichtaktrauschunterdrückung (CMRR bis zu -35 dB) ohne DC-induzierte Signalverschlechterung.
• Integrierte Bi-Color-Diagnose: Eingebaute linke und rechte antiparallele LEDs (Grün bei 568 nm / Gelb bei 585 nm), die über die Pins 11–14 angesteuert werden, bieten sofortiges visuelles Link-/Aktivitätsfeedback.
• Umfassende EMI-Abschirmung: Robustes Kupferlegierungsgehäuse mitObere und seitliche EMI-ErdungsfingerGewährleistet einen geringen Gehäusewiderstand und eine robuste Einhaltung der FCC Teil 68- und CISPR-Standards.

Technische Spezifikationsmatrix

1. Elektrische und HF-Eigenschaften (bei 25 °C, Betrieb -40 °C bis +85 °C)

*Hinweis: Die Hochspannungsisolierung gilt nur für die Transformatorspulen aufgrund direkter DC-PoE-Verbindungen mit Mittelabgriff.

2. Umwelt-, Material- und mechanische Bewertungen

3. Spezifikationen der integrierten zweifarbigen LED

Mechanische Abmessungen und Pinbelegungsanleitung (Zeichnung: JXF0-2512NL)

Physikalische Dimensionen: 16,80 mm (Breite) × 25,53 mm (Länge) × 13,50 mm (Höhe über Leiterplatte).

Empfohlener Schalttafelausschnitt: 17,82 mm × 14,01 mm. Verriegelungsausrichtung:Latch-Up (TU).

Pin-Aufteilung (18 elektrische Pins + 2 Abschirmungserdungslaschen):

• Pins 1 bis 10 (Signal- und Mittelabgriffe, 0,45 × 0,35 mm):
  • Pins 1 und 2: MD1+ / MD1- |Pins 3 und 4: MD2+ / MD2-
  • Pins 5 und 6: MDCT2 / MDCT3
  • Pins 7 und 8: MD3+ / MD3- |Pins 9 und 10: MD4+ / MD4-
• Pins 11 bis 14 (Zweifarbige LEDs, quadratisch 0,50 × 0,50 mm):
  • Pins 11 und 12: Linke LED (Grün bei 568 nm / Gelb bei 585 nm)
  • Pins 13 und 14: Rechte LED (Grün bei 568 nm / Gelb bei 585 nm)
• Pins 15 bis 18 (PoE-Power-Injection-Eingänge, 0,45 × 0,35 mm):
  • Pin 15: VDC1+ |Pin 16: VDC1-
  • Pin 17: VDC2+ |Pin 18: VDC2-
  • Interne Kündigung: 4× 22nF-Kappen, 4× 75Ω-Widerstände, 1nF 2kV-Isolationskondensator zur Gehäusemasse.

Bohrlochspezifikationen:

• 14× Signal- und PoE-Löcher: Fertiger DurchmesserØ0,89 mm.
• 4× LED-Löcher: Fertiger DurchmesserØ1,02 mm.
• 2× Abstandshalter aus Kunststoff:Ø1,57 mm.
• 2× Schirmerdungspfosten:Ø3,25 mm.

Querverweise und Leitfaden zur Familienauswahl

Technische FAQ

F1: Warum benötigt JXF0-2512NL eine interne 3-Draht-Drossel (3 W) auf der PHY-Seite?

A: Bei der Lieferung von 900 mA Dauergleichstrom über Kabelpaare kommt es bei herkömmlichen kabelseitigen Gleichtaktdrosseln zu einer starken magnetischen Gleichstromsättigung, einem Zusammenbruch der Induktivität und einer Zerstörung der Multi-Gigabit-Datenintegrität. Durch die Platzierung einer 3-Draht-Drossel auf der PHY-Seite werden die Drosselspulen vom Gleichstrom isoliert und so ein konsistentes CMRR über alle Frequenzen gewährleistet.

F2: Wie lautet die Isolationstestregel für JXF0-2512NL während der Hi-Pot-Tests in der Produktion?

A: Die dielektrische Isolationsbewertung von 2250 VDC gilt ausschließlich für den gesamten Transformator (Pri:Sec). Legen Sie niemals Hochspannungsprüfpotentiale zwischen den RJ45-Kabelkontakten und den platinenseitigen PoE-Pins (Pins 15–18) an, da diese Stromleitungen direkt zu den Mittelabgriffen des Transformators geführt werden.

F3: Kann JXF0-2512NL mit Standard-SMD-Reflowöfen zusammengebaut werden?

A: Ja. Das Bauteil ist vollständig für Through-Hole Reflow (THR / Pin-in-Paste) qualifiziert. Mit der Einstufung MSL 1 und der Klassifizierung J-STD-075 R7 hält es Spitzentemperaturen des bleifreien Reflow-Körpers von bis zu 260 °C stand, ohne dass die Gefahr von Kunststoffblasen oder einer Fehlausrichtung der Stifte besteht.
