JXF0-1010NL Durchsteck-Reflow RJ45-Steckverbinder mit 1000BASE-T Magnetik

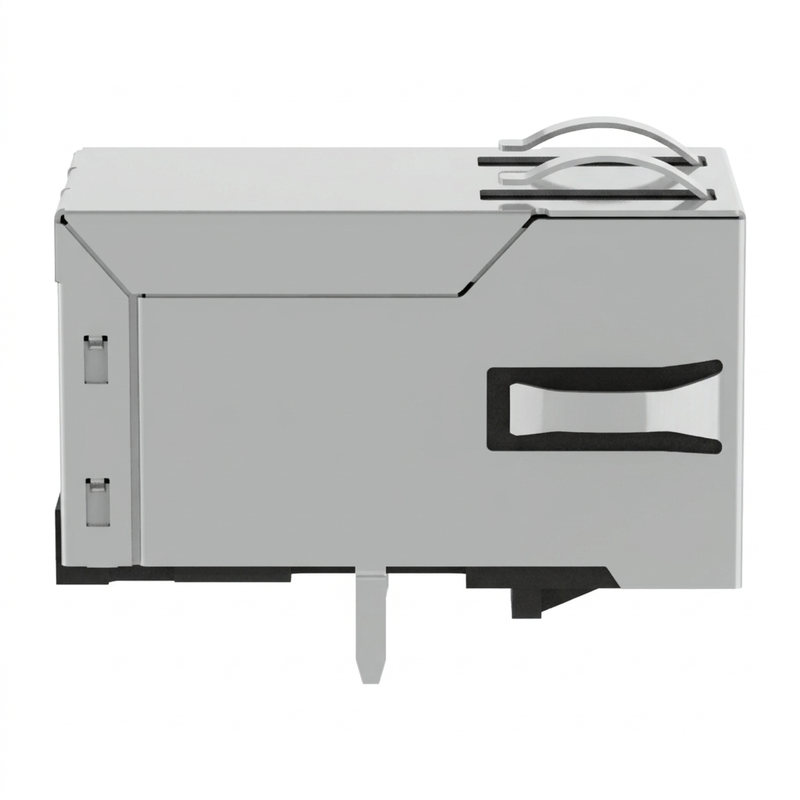

Der JXF0-1010NL ist ein 1x1 1000Base-T RJ45 integrierter magnetischer Stecker aus der PulseJack JX0-Serie. Er kombiniert die 8P8C Ethernet-Schnittstelle mit integrierten 1:1-Isolationswandlern und 2W-Signal-Common-Mode-Drosseln in einem abgeschirmten, rechtwinkligen, tab-up-Gehäuse. Das Modell hat keine LEDs und kein unterstütztes PoE, was es für Gigabit-Ethernet-Geräte geeignet macht, die eine vereinfachte, nur-Daten-RJ45-Schnittstelle benötigen. Die JX0-Serie ist für −40°C bis +85°C industrielle Temperaturbetrieb ausgelegt und unterstützt Through-Hole Reflow (THR) Verarbeitung.

JXF0-1010NL Gigabit RJ45 Magnetic Jack Übersicht

Der JXF0-1010NL ist ein robuster Single-Port Gigabit RJ45-Stecker, der interne Isolationswandler, Impedanzanpassung und eine 2-Draht (2W) Signal-Common-Mode-Drossel in einem FCC Part 68-konformen Formfaktor integriert. Er erfüllt alle IEEE 802.3ab-Spezifikationen und bietet eine kompromisslose 1-Gbps-Übertragung für speicherprogrammierbare Steuerungen (SPS), Fabrikroboter, Industrie-PCs und optische Testinstrumente.

Durch den Verzicht auf integrierte LEDs und PoE-Pins bietet der JXF0-1010NL einen extrem sauberen 10-Pin-Leiterplatten-Footprint. Diese Architektur reduziert parasitäre Kapazitäten, eliminiert optisches Übersprechen für Gehäuse, die Frontpanel-Lichtleiter verwenden, und lässt innere Leiterplattenlagen für kontinuierliche Masseflächen und optimierte 100Ω-Differenzial-Routing offen. Der aus Hochtemperatur-UL 94V-0-Thermoplast mit 3,20 mm Matt-Zinn-Lötstiften gefertigte Stecker ist speziell für Through-Hole Reflow (THR / Pin-in-Paste) automatisierte Lötlinien konzipiert, wodurch sekundäre Wellenlötstufen entfallen und gleichzeitig IPC/JEDEC J-STD-075 (Kategorie R7, 260°C Spitze) Standards erfüllt werden.

Hauptmerkmale des JXF0-1010NL Industrial RJ45 ICM:

1. 1000Base-T integrierte Magnetik

Der JXF0-1010NL ist für 1000Base-T Gigabit Ethernet spezifiziert und verfügt über vier 1:1-Transformator-Kanäle für die vier differentiellen Ethernet-Paare. Das interne Schaltbild zeigt vier symmetrische Transformatorpfade zwischen der Leiterplatten- und der Kabelseite.

2. Keine LED-Konfiguration

Der JXF0-1010NL enthält keine integrierten LEDs. Dies ist nützlich, wenn die Link/Aktivitätsanzeige über einen externen Lichtleiter, eine Frontpanel-Anzeige, eine Softwareschnittstelle erfolgt oder nicht erforderlich ist.

Die No-LED-Konfiguration reduziert auch die Anzahl der Steckerpins im Vergleich zur entsprechenden LED-Version JXF0-1011NL.

3. Nicht-PoE-Datenschnittstelle

Die Hersteller-Datentabelle gibt für den JXF0-1010NL an: Unterstütztes PoE: Nein. Im Gegensatz zur 90W-PoE-Version JXF0-1012NL ist dieses Modell für die Ethernet-Datenkonnektivität ohne PoE-Strompfad vorgesehen.

4. 2250 VDC Transformator-Isolation

Der JXF0-1010NL ist mit 2250 VDC / 60 Sek. Transformator-Isolation spezifiziert. Die Isolationsklasse gilt über die Transformator-Isolationsbarriere, wie im Herstellerdatenblatt angegeben.

5. Industrieller Temperaturbereich

Der spezifizierte Betriebstemperaturbereich liegt bei −40°C bis +85°C und unterstützt Ethernet-Geräte, die in industriellen und erweiterten Temperaturbereichen eingesetzt werden.

6. EMI-Finger an Ober- und Seitenflächen

Die integrierte Abschirmung verfügt über EMI-Finger an Ober- und Seitenflächen, die eine definierte Metallabschirmungsschnittstelle zum Gerätegehäuse bieten. Der Hersteller identifiziert die Abschirmung als vernickelte Kupferlegierung.

7. THR / Pin-in-Paste-kompatibel

Die JX0-Serie ist für Through-Hole Reflow (THR) Verarbeitung ausgelegt. Der Hersteller gibt auch J-STD-002 Lötbarkeitstests und J-STD-075 R7-Klassifizierung mit einer Spezifikation für Wellenlötung bis 260°C an.

Spezifikationen des JXF0-1010NL Through-Hole Reflow RJ45

JXF0-1010NL Datenblatt  - Empfohlene Leiterplattenlayouts & Schaltpläne

Elektrische Spezifikation @25°C:

JXF0-1010NL Interne magnetische Architektur

▶ Das interne Schaltbild besteht aus vier 1:1-Transformator-Kanälen. Jedes Ethernet-Paar durchläuft den integrierten Transformator und eine 2W Common-Mode-Drossel im Signal-/Kabelpfad.

▶Die No-LED-Version integriert auch ein Anpassnetzwerk, das aus 4 × 75 Ω Widerständen und einem 1000 pF / 2 kV Kondensator besteht, wie im Hersteller-Schaltbild gezeigt.

▶ Das bedeutet, dass der Ingenieur nicht die vollständige Transformator- und Common-Mode-Drosselstruktur als separate magnetische Komponenten auf der Leiterplatte nachbilden muss.

JXF0-1010NL Pinbelegung

Der JXF0-1010NL verwendet eine kompakte 10-Signal-Pin-Konfiguration ohne die zusätzlichen LED- oder PoE-Pins anderer Varianten.

Das interne Schaltbild bestätigt die vier differentiellen Transformator-Kanäle und die Pin-10-Anpassungsverbindung.

Pin-Konfigurationskonzept

LEITERPLATTENSEITE

  10    8    6    4    2
   9    7    5    3    1

10  → GND
 9  → TRD4-
 8  → TRD4+
 7  → TRD3-
 6  → TRD3+
 5  → TRD2-
 4  → TRD2+
 3  → TRD1-
 2  → TRD1+
 1  → CT1

Überprüfen Sie immer die Pin-Nummerierung anhand der kontrollierten mechanischen Zeichnung, bevor Sie die Leiterplatte freigeben.

Technisches FAQ

F1: Kann ich den JXF0-1010NL auf einen 18-Pin-Footprint montieren, der für den JXF0-1012NL ausgelegt ist?

A: Ja. Die physische Outline, die Führungspins und die 10 Signalpins (Pins 1–10) sind bei der gesamten JXF0-Familie maßlich identisch. Wenn Ihr Board über einen 18-Loch-Master-Footprint verfügt, passt der JXF0-1010NL perfekt und lässt die LED- (Pins 11–14) und PoE- (Pins 15–18) Löcher leer.

F2: Warum den JXF0-1010NL gegenüber dem JXF0-1011NL mit integrierten LEDs wählen?

A: Neben den geringeren Komponentenkosten wird der JXF0-1010NL gewählt, wenn:

1. Das Gerät benutzerdefinierte Acryl-Lichtleiter verwendet, die an einer Metallfrontblende montiert sind.
2. Das Produkt in optischen Dunkelkammern oder Vision-Sensor-Gehäusen betrieben wird, wo LED-Lichtverschmutzung Null sein muss.
3. Designer die Leiterplatten-Routing-Belastung minimieren und mögliche Rauschkopplung von schnell schaltenden LED-Digitalsignalen in Hochgeschwindigkeits-PHY-Leitungen vermeiden möchten.

F3: Unterstützt der JXF0-1010NL bleifreies Reflow (Pin-in-Paste)?

A: Ja. Konform mit IPC/JEDEC J-STD-020 MSL 1 und J-STD-075 Kategorie R7, hält das Hochtemperaturgehäuse vollständige Reflow-Lötprofile mit Spitzentemperaturen von bis zu 260°C stand.
