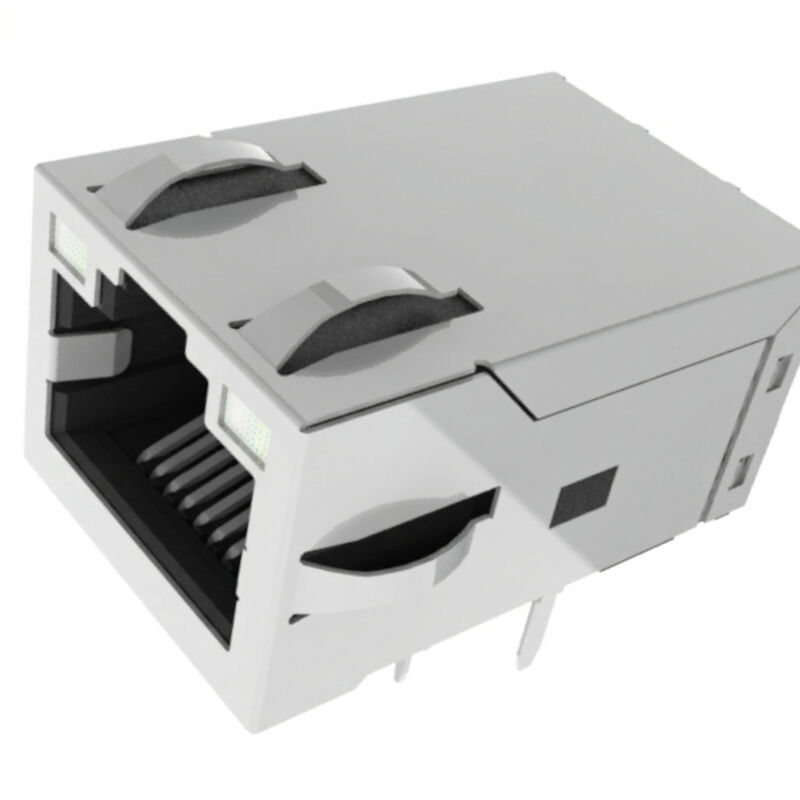

JXF0-1011NL Durchsteck-Reflow RJ45 MagJack mit 2250VDC Isolation

JXF0-1011NL THR RJ45 Magjack Übersicht

Der JXF0-1011NL ist ein robustes Single-Port Gigabit RJ45 Integrated Connector Module (ICM), das für eingebettete Industrie-PCs, speicherprogrammierbare Steuerungen (SPS), Fabrikrobotik und Präzisionsinstrumentierung entwickelt wurde. Er erfüllt die vollständigen IEEE 802.3 Spezifikationen und integriert 1:1 Isolationstransformatoren, Common-Mode-Terminierung und eine 2-Draht (2W) Signal-Common-Mode-Drossel in einem FCC-konformen Footprint.

Ausgestattet mit zwei Grün/Gelben zweifarbigen LEDs, bietet der JXF0-1011NL Echtzeit-Diagnose für Link, Geschwindigkeit und Aktivität ohne externe Lichtleiter. Der aus hochtemperaturfestem UL 94V-0 Thermoplast gefertigte Stecker ist speziell für Through-Hole Reflow (THR / Pin-in-Paste) SMT-Montagelinien konzipiert. Mit einer MSL 1 Bewertung und J-STD-075 R7 (260°C Spitzen-Reflow) Zertifizierung entfällt das sekundäre Wellenlöten, was Montagefehler und Zykluszeiten reduziert.

Wichtige architektonische Highlights:

• Echte Primär-zu-Sekundär 2250VDC Trennung: Da es sich um eine reine Datenarchitektur (Non-PoE) handelt, wird eine vollständige dielektrische Trennung über die gesamte Magnetikbaugruppe aufrechterhalten, wodurch PHY-Transceiver vor Feldüberspannungen geschützt werden.
• Zwei zweifarbige Diagnose-LEDs: Links und rechts gerichtete bidirektionale LEDs (568nm grün / 585nm gelb) ermöglichen Mehrstatusanzeigen, die von dedizierten Pins 11-14 gesteuert werden.
• Geringe Hochfrequenzdämpfung: Überlegene Einfügedämpfung (-1,5 dB max bis 125 MHz) und Rückflussdämpfung (-16 dB min @ 1-40 MHz) garantieren saubere Augenmuster und niedrige Paketfehlerraten.
• SMT-fähige THR-Konstruktion: 3,20 mm Mattzinn-Lötstifte ermöglichen automatisiertes Paste-in-Hole Reflow-Löten, konform mit IPC-A-610 Klasse 3 Barrel-Füllanforderungen.

Technische Spezifikationen des JXF0-1011NL ICM

JXF0-1011NL 1000Base-T RJ45 mit LEDs Datenblatt:

1. JXF0-1011NL RJ45 Datenblatt - Schaltplan

2. JXF0-1011NL RJ45 Stecker Mechanik

Mechanische Abmessungen & Pinbelegungsanleitung:

• Physikalische Abmessungen: 16,80 mm (Breite) × 25,53 mm (Länge) × 13,50 mm (Höhe über PCB).
• Vorgeschlagener Panel-Ausschnitt: 17,82 mm × 14,01 mm. Verriegelungsrichtung: Verriegelung.
• Pinbelegung (14 elektrische Pins + 2 Schirmlaschen):
  • Pin 1: Mittelanzapfung 1 (Center Tap für Kanal 1)
  • Pins 2 & 3: TRD1+ / TRD1-
  • Pins 4 & 5: TRD2+ / TRD2-
  • Pins 6 & 7: TRD3+ / TRD3-
  • Pins 8 & 9: TRD4+ / TRD4-
  • Pin 10: Bob Smith Chassis-Abschluss (isoliert über 1000pF / 2kV Kondensator und 4× 75Ω Widerstände)
  • Pins 11 & 12: Ansteuerung der linken zweifarbigen LED (Antiparallel: Pin 11+/12- = Grün; Pin 12+/11- = Gelb)
  • Pins 13 & 14: Ansteuerung der rechten zweifarbigen LED (Antiparallel: Pin 13+/14- = Grün; Pin 14+/13- = Gelb)
• Bohrlochspezifikationen:
• • 10× Signalbohrungen: Fertigdurchmesser Ø0,89 mm (Pad-Durchmesser: Ø1,40 mm empfohlen).
  • 4× LED-Bohrungen: Fertigdurchmesser Ø1,02 mm.
  • 2× Kunststoff-Abstandshalterstifte: Ø1,57 mm.
  • 2× Schirm-Erdungsstifte: Ø3,25 mm.

THR / Pin-in-Paste Verarbeitung:

Der JXF0-1011NL gehört zur JX0 Pin-in-Paste / Through-Hole Reflow Plattform.

Unterstützte Montageprozesse umfassen: Pin-in-Paste / THR und Wellenlöten.

Der Hersteller gibt J-STD-020 Level 1 und J-STD-075 R7 an, einschließlich einer maximalen Wellenlöttemperatur von 260°C.

Häufig gestellte Fragen:

F1: Wie verdrahte ich einen Mikrocontroller-GPIO, um die zweifarbigen LEDs an den Pins 11-14 anzusteuern?

A: Die internen LEDs sind antiparallel verdrahtet. Verbinden Sie Pin 11 und Pin 12 mit zwei separaten Push-Pull-GPIOs mit einem Strombegrenzungswiderstand (z. B. 150Ω-330Ω für 3,3V VCC). Wenn GPIO_A HIGH und GPIO_B LOW gesetzt ist, leuchtet Grün (568nm); wenn GPIO_A LOW und GPIO_B HIGH gesetzt ist, leuchtet Gelb (585nm). Wenn beide LOW oder HIGH sind, ist die LED aus.

F2: Kann der JXF0-1011NL auf einem PCB-Footprint installiert werden, der für den JXF0-1012NL ausgelegt ist?

A: Ja. Der JXF0-1012NL Footprint hat 18 Löcher (10 Signal + 4 LED + 4 PoE). Der JXF0-1011NL passt zu den 10 Signal- und 4 LED-Löchern, wobei die 4 PoE-Löcher (Pins 15-18) vollständig unbestückt bleiben.

F3: Warum verfügt der JXF0-1011NL über eine 2-Draht-Drossel anstelle einer 3-Draht-Drossel?

A: Da im JXF0-1011NL kein PoE-Gleichstrom-Bias vorhanden ist, bietet eine 2-Draht-Signalleitungsdrossel auf der Kabelseite eine symmetrische Gleichtakt-Dämpfung ohne die Streukapazität oder Einfügedämpfung, die mit einer dritten PoE-Mittelanzapfungswicklung verbunden ist.
