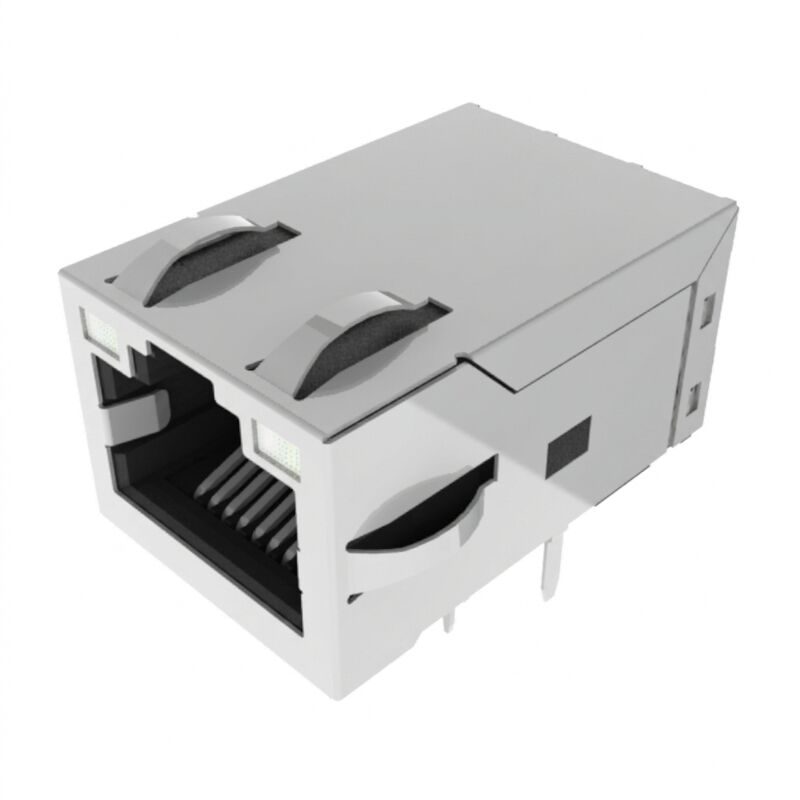

JXF0-5011NL 5GBase-T Industrieller THR RJ45 PulseJack (LEDs, Nicht-PoE, 2250 VDC)

Produkt-Details

Herkunftsort: China

Markenname: LINK-PP

Zertifizierung: UL,RoHS,Reach,ISO

Modellnummer: JXF0-5011NL

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 50 Stück

Preis: $ 1.3

Verpackung Informationen: Schleife

Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union

Versorgungsmaterial-Fähigkeit: 5kk/Monat

Erhalten Sie besten Preis
Hervorheben:

JXF0-5011NL

,

Integrierter RJ45-Steckverbinder mit LED

,

Through-Hole Reflow RJ45 PulseJack

Teilenummer:
JXF0-5011NL
Serie:
PULSEJACK JX0
Produkttyp:
1×1 RJ45 Integriertes Anschlussmodul (ICM)
Datenrate:
5GBase-T
Übersetzungsverhältnis:
1:1
Isolationsspannung:
2250 VDC
Betriebstemperatur:
-40°C bis +85°C
Höhe über der Leiterplatte:
13.50 mm
Kontakt beenden:
30µin Gold
Einhaltung:
RoHS
Teilenummer:
JXF0-5011NL
Serie:
PULSEJACK JX0
Produkttyp:
1×1 RJ45 Integriertes Anschlussmodul (ICM)
Datenrate:
5GBase-T
Übersetzungsverhältnis:
1:1
Isolationsspannung:
2250 VDC
Betriebstemperatur:
-40°C bis +85°C
Höhe über der Leiterplatte:
13.50 mm
Kontakt beenden:
30µin Gold
Einhaltung:
RoHS
JXF0-5011NL 5GBase-T Industrieller THR RJ45 PulseJack (LEDs, Nicht-PoE, 2250 VDC)


Was ist der JXF0-5011NL-Steckverbinder und seine wichtigsten technischen Spezifikationen?


Der JXF0-5011NL ist ein industrietauglicher 1x1 integrierter RJ45-Ethernet-Steckverbinder (ICM / MagJack). Zu den wichtigsten Spezifikationen gehören 5GBase-T (5 Gbit/s) Hochgeschwindigkeits-Datenübertragung, Nicht-PoE Architektur, duale Grün/Gelbe zweifarbige LEDs, 2250 VDC dielektrische Isolation und eine Betriebstemperatur von -40°C bis +85°C. Er verfügt über eine interne 2-Draht-Signalchoke, 30 µ" vergoldete Kontakte, vollständige Top & Side EMI-Finger, und ein MSL 1 bewertetes Gehäuse, das für Through-Hole Reflow (THR / Pin-in-Paste) PCB-Montage ausgelegt ist.




Übersicht über den Single-Port 5GBase-T MagJack


Der JXF0-5011NL ist ein industrietauglicher Single-Port Gigabit PulseJack Integrated Connector Module (ICM), der für robuste Ethernet-Anwendungen mit hoher Bandbreite bis zu 5GBase-T (5 Gbit/s) entwickelt wurde. Streng nach IEEE 802.3 Standards gebaut, integriert der JXF0-5011NL Hochleistungs-Magnetik, Isolationstransformatoren und einen 2-Draht (2W) Signalchoke in einem kompakten Formfaktor.

Mit dualen Grün-Gelb / Grün-Gelb zweifarbigen LEDs bietet dieser Nicht-PoE-Steckverbinder eine Echtzeit-Mehrzustands-Link-/Aktivitäts-visuelle Rückmeldung, ohne dass externe Lichtleiter erforderlich sind. Gebaut mit Hochtemperatur-UL 94V-0 Thermoplast und 3,20 mm verzinnten Anschlüssen, ist der JXF0-5011NL vollständig qualifiziert für Through-Hole Reflow (THR / Pin-in-Paste) Produktionslinien, mit einer MSL 1 unbegrenzten Bodenlebensdauerbewertung und außergewöhnlicher Stoß-/Vibrationstoleranz über einen -40°C bis +85°C Betriebsbereich.


Wichtige architektonische Highlights


  • Optimiert für 5 Gbit/s Datenraten: Überlegene Signalintegrität mit minimalem Einfügungsverlust (-1,0/-1,5 dB max) und Breitband-Rückflussdämpfung, die -24 dB (1–40 MHz) und -14 dB (100–250 MHz) übertrifft.
  • Duale zweifarbige Diagnose-LEDs: Eingebettete linke und rechte zweifarbige LEDs (Grün @ 568 nm / Gelb @ 585 nm), die von 4 dedizierten Durchgangslöchern (Pins 11–14) angesteuert werden.
  • Robuste 2250 VDC galvanische Trennung: Vollständige Primär-Sekundär-Trennung (Pri:Sec) über die gesamte interne Transformatorbaugruppe für umfassende Systemsicherheit (UL 62368-1 Datei E216117).
  • Integrierter 2W Signalchoke: Speziell für reine Datenleitungen konfiguriert, um eine verbesserte Gleichtaktunterdrückung (CMRR > -35 dB @ 10–125 MHz) ohne die DC-Bias-Beschränkungen von PoE zu bieten.
  • Pin-in-Paste Fertigung bereit: Eliminiert sekundäre Wellenlötprozesse; vollständig konform mit IPC/JEDEC J-STD-075 (Kategorie R7, 260°C Spitzentemperaturbeständigkeit).




JXF0-5011NL RJ45 Datenblatt - Mechanische und Schaltplan


JXF0-5011NL RJ45 Datasheet


JXF0-5011NL RJ45 Datasheet - Schematics




Technische Spezifikation des integrierten RJ45-Steckverbinders mit LED


A. Umwelt- und Sicherheitsbewertungen


Parameter Spezifikation Standard / Bedingungen
Betriebstemperatur -40°C bis +85°C Volle Bandbreitenoperation
Lagertemperatur -40°C bis +85°C Unmontiert / In Originalschale
Dielektrische Isolation (Pri:Sec) 2250 VDC / 60 Sekunden Vollständige Primär-Sekundär-Barriere
Feuchtigkeitsempfindlichkeitsstufe MSL 1 (Unbegrenzt) IPC / JEDEC J-STD-020
Entflammbarkeit UL 94V-0 Hochtemperatur-Thermoplast
Sicherheitsstandard UL 62368-1 (Datei Nr. E216117) Audio/Video, Informationstechnikgeräte
Hohlraumstandard FCC Teil 68, Unterabschnitt F Universelle RJ45 modulare Stecker-Schnittstelle


B. Hochfrequenz-HF-Leistung (@ 25°C, Betrieb -40°C bis +85°C)


Metrisch Frequenzband Wert (Grenzwert)
Datenrate Basisband-Ethernet 5GBase-T (IEEE 802.3)
Induktivität (OCL Min) 100 kHz, 0,1 mA 180 µH Min (Datenblatt listet als 180mH)
Einfügedämpfung (Max) 1,0 MHz – 125 / 250 MHz -1,0 dB / -1,5 dB
Rückflussdämpfung (Min)

1 MHz – 40 MHz

40 MHz – 100 MHz

100 MHz – 250 MHz

-24 dB

-19 dB

-14 dB (Interpolierte Formel: -20+[12,5×log10(f/40MHz)])

Übersprechen (Typ)

10 MHz – 125 MHz

125 MHz – 250 MHz

-30 dB

-20 dB

Gleichtaktunterdrückung (Min)

10 MHz – 125 MHz

125 MHz – 250/400 MHz

-35 dB

-30 dB / -25 dB

EMI-Choke-Konfiguration Signalleitung 2-Draht (2W), Kabel-/Signalleitungsseite


C. Mechanische und Beschichtungskonstruktion


Komponente Material Beschichtung / Spezifikationen
Kontaktinterface Phosphorbronze 30 µ-Zoll Gold über 30 µ-Zoll min Nickel-Unterplattierung
Lötanschlüsse Phosphorbronze 100 µ-Zoll min 100% Mattzinn (bleifrei)
Schirmgehäuse Kupferlegierung Vernickelt mit Top & Seiten EMI-Erdungsfahnen
Pin-Anschlusslänge 3,20 mm Optimiert für 1,6 mm – 2,4 mm PCB-Dicke
Verpackung Industrieschale 50 Stück pro voller Schale


D. Integrierte zweifarbige LED-Spezifikationen


Parameter Grüne LED Gelbe LED Bedingungen
Dominante Wellenlänge 568 nm 585 nm Typisch
Leuchtdichte 8 bis 12 mcd 8 bis 12 mcd @ IF = 20 mA (Typ)
Abstrahlwinkel 100° 100° Halbwinkel
Max. Verlustleistung (Pd) 100 mW MAX 100 mW MAX —
Max. Gleichstrom (If) 150 mA MAX 150 mA MAX Kontinuierlich
Max. Sperrspannung (Vr) 5,0 V MAX 5,0 V MAX —




PCB-Footprint und mechanische Abmessungen


JXF0-5011NL verwendet eine rechtwinklige Durchsteckkonstruktion mit einem kompakten Footprint.


Wichtige mechanische Werte sind:


Mechanischer Parameter Spezifikation
Steckverbinderbreite 16,80 mm
Gesamtlänge 25,53 mm
Höhe über PCB 13,50 mm
Signal-Pin-Größe 0,45 × 0,35 mm
LED-Pin-Größe 0,50 × 0,50 mm
Empfohlene PCB-Layout-Breite 16,80 mm
Empfohlenes PCB-Layout Siehe Herstellerzeichnung
Empfohlener Lötprozess THR / Pin-in-Paste




Mechanisches und umwelttechnisches Design


  • JXF0-5011NL ist für industrielle Ethernet-Geräte konzipiert und arbeitet von -40°C bis +85°C.
  • Die JX0-Serie verwendet ein Thermoplastgehäuse mit UL94 V-0 oder besser, Phosphorbronze-Kontakte mit Vergoldung und eine vernickelte Kupferlegierungsschirmung.
  • Die Serie verwendet auch eine robuste mechanische Verriegelungsstruktur und unterstützt Durchsteck-Reflow-Verarbeitung.


Konformität und Materialien


JXF0-5011NL ist RoHS-konform.


Die Herstellerspezifikation gibt an:


  • Thermoplastgehäuse, UL94 V-0 oder besser
  • Phosphorbronze-Kontakte
  • 30 µin Gold-Kontaktbeschichtung
  • Mindestens 30 µin Nickel-Unterplattierung
  • Mindestens 100 µin Mattzinn-Lötanschlussbeschichtung
  • Vernickeltes Kupferlegierungsgehäuse
  • RoHS-Konformität
  • J-STD-002 Lötbarkeitskonformität
  • J-STD-020 Stufe 1
  • J-STD-075 R7, 260°C maximale Durchgangslötbedingung



Typische Anwendungen des JXF0-5011NL THR RJ45 PulseJack


1. 5G Hochgeschwindigkeits-Ethernet-Geräte


  • 5G Ethernet-Switches
  • 5G-Netzwerk-Gateways
  • Hochgeschwindigkeits-Ethernet-Geräte
  • Netzwerkschnittstellengeräte
  • Eingebettete Ethernet-Systeme
  • Hochgeschwindigkeits-Netzwerk-Terminals


2. Industrielles Ethernet


  • Industrielle Ethernet-Switches
  • Industrielle Ethernet-Gateways
  • SPS-Kommunikationsgeräte
  • Industrielle Steuerungen
  • Industrielle Netzwerkausrüstung
  • Industrielle Kommunikations-Terminals


3. Edge Computing und Industrial IoT


  • Edge-Computing-Gateways
  • Industrial IoT-Gateways
  • Eingebettete Netzwerkcontroller
  • IIoT-Kommunikationsgeräte
  • Edge-Netzwerkgeräte
  • Industrielle Datenerfassungssysteme


4. Kompakte Netzwerkausrüstung


  • Netzwerk-Appliances
  • Eingebettete Computerplattformen
  • Industrielle Kommunikationsplatinen
  • Ethernet-Zugangsgeräte
  • Kompakte Netzwerk-Schnittstellenplatinen





Häufig gestellte Fragen


F1: Kann der JXF0-5011NL auf einem PCB-Footprint montiert werden, der für den JXF0-5012NL entwickelt wurde?

A: Ja. Der PCB-Footprint des JXF0-5012NL umfasst 14 Daten-/LED-Löcher plus 4 zusätzliche PoE-Löcher (Pins 15–18). Da dem JXF0-5011NL diese 4 PoE-Pins einfach fehlen, kann er physisch in einen 5012NL-Footprint ohne Modifikationen gesteckt werden, vorausgesetzt, die ungenutzten PoE-Schaltungen auf der Platine bleiben stromlos.


F2: Was ist der Vorteil eines 2-Draht (2W) Chokes gegenüber einem 3-Draht (3W) Choke im JXF0-5011NL?

A: Bei einem Nicht-PoE-Design fließt kein hoher kontinuierlicher Gleichstrom durch den Mittelabgriff. Ein 2-Draht-Signalchoke an der Kabel-/Signalleitung bietet eine überlegene differentielle Signaltransparenz und eine symmetrische Gleichtaktunterdrückung ohne die zusätzlichen kapazitiven Parasiten, die durch einen dritten Abgriffdraht entstehen.


F3: Gilt die 2250-VDC-Isolation für alle Kontakte des JXF0-5011NL?

A: Ja. Im Gegensatz zu PoE-fähigen Modulen, bei denen PoE-Strompfade Signaltransformatoren umgehen, bietet der JXF0-5011NL eine ununterbrochene 2250-VDC-dielektrische Isolationsbarriere zwischen der gesamten Primärseite (Kabelseite) und der Sekundärseite (PHY-Seite), die vollständig den IEEE 802.3 und UL 62368-1 Sicherheitsisolationsanforderungen entspricht.


F4: Wie funktionieren die zweifarbigen LEDs an den Pins 11/12 und 13/14?

A: Die internen LEDs sind antiparallele zweifarbige Dioden. Um Grün (568 nm) zu beleuchten, legen Sie die Vorwärtsrichtung an (+ an Pin 11, - an Pin 12). Um Gelb (585 nm) zu beleuchten, kehren Sie einfach die Polarität um (+ an Pin 12, - an Pin 11).
